GST-LD-8305型输出模块
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1715日期：2019-05-03 12:33:48
一、海湾GST-LD-8305输出模块概述
GST-LD-8305输出模块(以下简称模块)，用于总线制消防广播系统中正常广播和消防广播间的切换。模块在切换到消防广播后自回答，并将切换信息传回火灾报警控制器，以表明切换成功。
二、海湾GST-LD-8305输出模块特点
模块与消防广播主机间线路或模块与音箱间线路发生短路、断路，模块向控制器发送故障信号；
地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；
电路部分和接线底壳采用插接方式，接触可靠、便于施工。
三、海湾GST-LD-8305输出模块技术特性
| 工作电压 |
信号总线电压：总线24V 允许范围：16V～28V 电源总线电压：DC24V 允许范围：DC20V～DC28V |
| 工作电流 |
总线监视电流≤1m A总线启动电流≤3mA 电源监视电流≤2mA 电源启动电流≤30mA |
| 输出容量 | 每只模块最多可带负载60个海湾音箱，如有背景音乐应控制在50个音箱内 |
| 动作指示灯 | 红色（巡检时闪亮，动作时常亮） |
| 编码方式 | 电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定 |
| 线制 | 与控制器的信号二总线和电源二总线连接；可接入二根正常广播线、二根消防广播线及两根音响线 |
| 使用环境 |
温度：-10℃～+55℃ 相对湿度：≤95%，不凝露 |

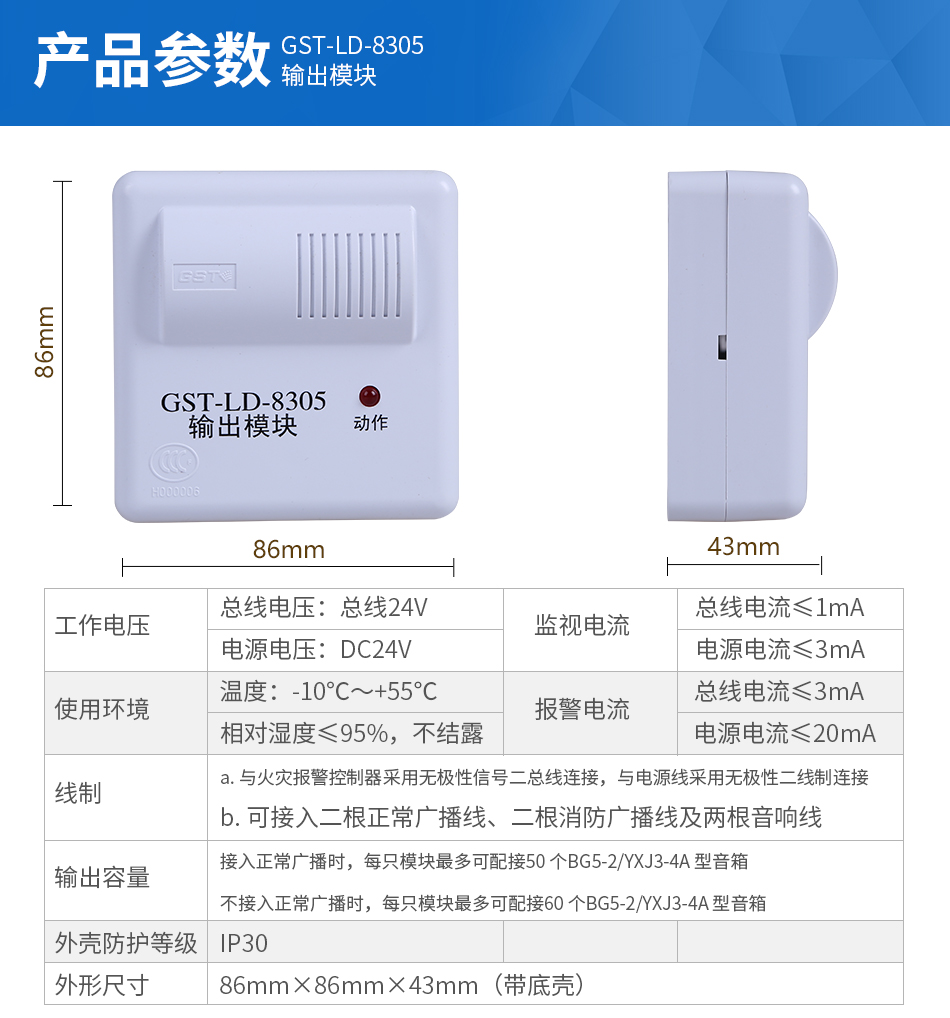

| 外形尺寸 | 86mm×86mm×43mm(带底壳) |
| 壳体材料和颜色 | ABS，瓷白 |
| 重量 | 约206g(带底壳) |
| 安装孔距 | 60mm |
四、海湾GST-LD-8305输出模块应用方法

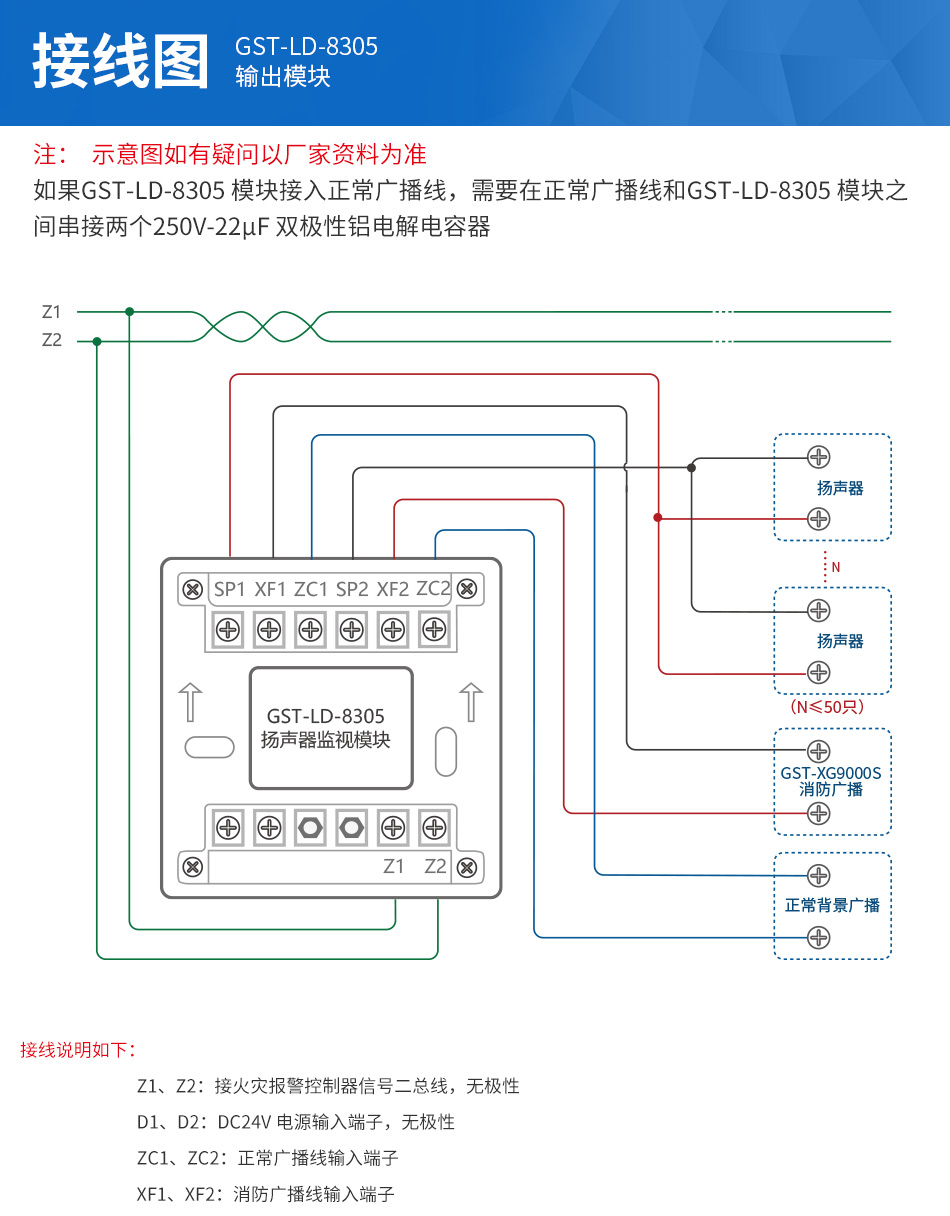

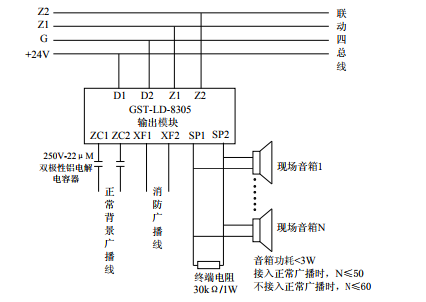

模块在总线制消防广播系统中的应用方法如下图所示。
