一、KZK-100直接控制卡概述：
各类接口卡系列KZK-100多线制控制卡是专为消防控制系统中的重要设备：消防泵、排烟机、送风机等实施可靠控制而设计的。本控制卡为模具化全塑结构，可与JB-QB-GST500、JB-QG/QT-GST5000、JB-QG/QT-GST9000火灾报警控制器（联动型）配合使用，且可据实际工程需要灵活配置控制点数，组成专用多线制控制盘。
KZK-100型多线制控制卡设有手动输出控制和自动联动功能，在手动状态下，可利用控制卡上的按键完成对现场设备的手动控制；若需实施自动控制，必须将控制卡接入火灾报警控制器信号总线，并由控制器按现场编制的逻辑联动公式指挥控制卡对外控设备进行自动联动控制。
控制盘输出端具有短路、断路检测功能，并有相应的声音指示及灯光指示，符合GB16806的要求。
二、KZK-100直接控制卡主要技术指标：
（1）控制卡容量：每块控制卡有2路输出
（2）线制：本控制卡与被控设备连接时，为了保证所连接线路可受到检查并防止交流信号干扰损坏控制卡，必须用GST-LD-8302C模块作转换控制接口。由控制卡到GST-LD-8302C模块间采用二线制（C+、C-），同名端子对应连接
（3）输出：本控制卡有2个输出点，输出DC24V，1A
（4）最大接线长度≤1000m
（5）使用环境：
温度：0℃～+40℃
相对湿度≤95%，不凝露
（6）工作电压：DC24V
（7）使用电压范围：DC20V～DC28V
（8）功耗＜0.5W
三、KZK-100直接控制卡结构特征、安装与布线:

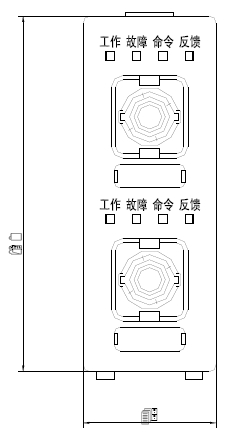

KZK-100型多线制控制卡的外形示意图如图1所示：
图1 KZK-100型多线制控制卡的外形示意图
KZK-100多线制控制卡面板设有2路控制功能，每一路有4只灯、1只键，含义分别如下：
（1）工作灯：绿色，正常上电后，该灯亮。
（2）故障灯：黄色，该路外控线路发生短路、断路和输出信号极性接反故障时，该灯亮。
（3）命令灯：红色，控制盘向外发出命令信号时该灯点亮，如果10s内未收到反馈信号，该灯闪烁。
（4）反馈灯：红色，当控制盘接收到反馈信号时，该灯点亮。
（5）按键：此键按下，向被控设备发出启动或停动的命令。
KZK-100多线制控制卡外接端子示意图如图2所示：
图2 KZK-100多线制控制卡外接端子示意图
其中：
C1+、C1-：多线制控制卡第一路输出端子
C2+、C2-：多线制控制卡第二路输出端子
布线要求：控制卡对外控制点接线应采用阻燃BV铜芯导线，导线截面积≥1.0mm2。
