GST-AS-200齐纳式安全栅

文章来源:本站作者:admin人气:122日期:2019-05-04 07:41:24

GST-AS-200齐纳式安全栅GST-AS-200齐纳式安全栅GST-AS-200齐纳式安全栅GST-AS-200齐纳式安全栅GST-AS-200齐纳式安全栅

一、GST-AS-200齐纳式安全栅概述:

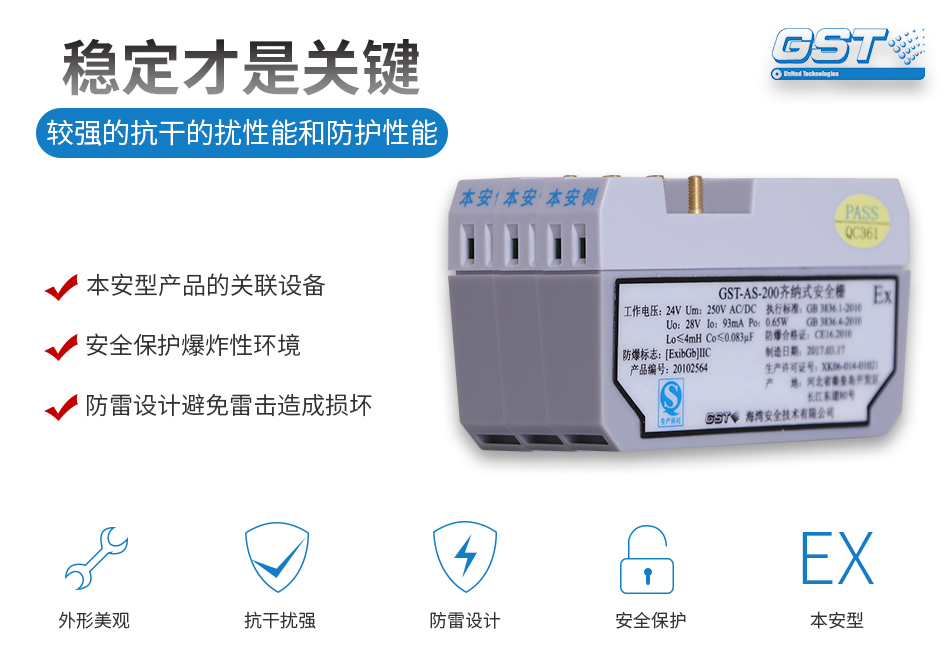

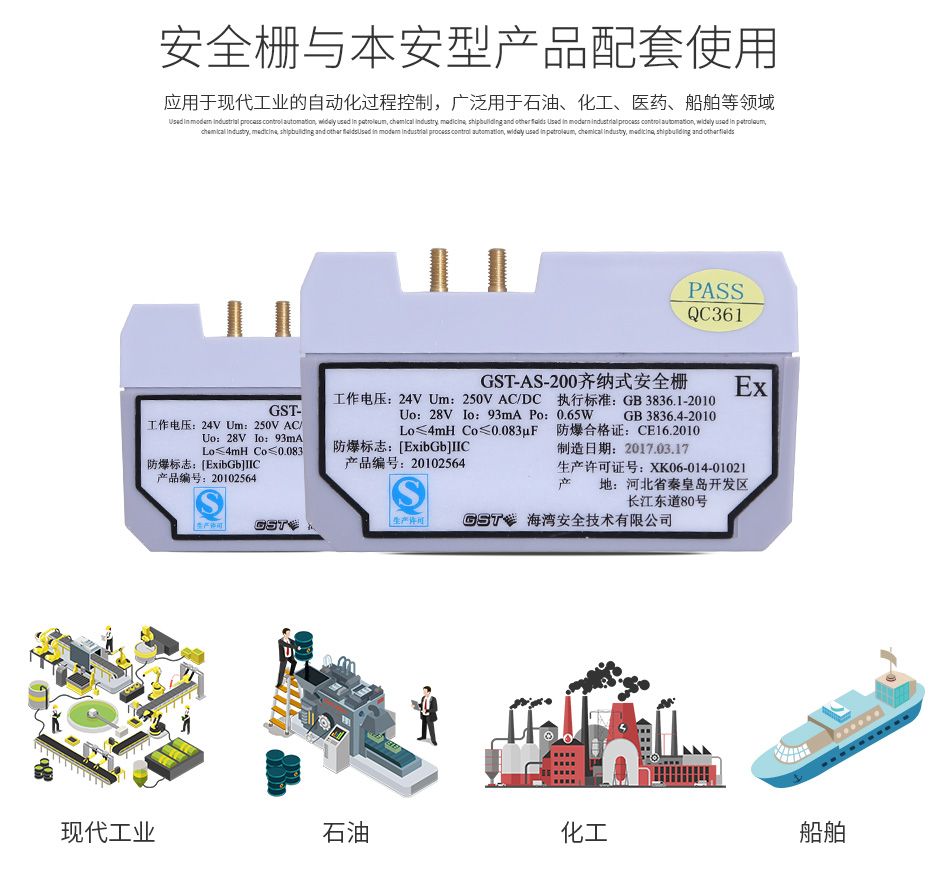

GST-AS-200 齐纳式安全栅(以下简称安全栅)为本安型产品的关联设备,通过限制进入到爆炸性环境的能量而起到安全保护作用。GST-AS-200安全栅为单极性安全栅,用于一端接地的二线制信号连接。 该产品按照国家标准GB3836.1-2000《爆炸性气体环境用电气设备 第1部分:通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备 第4部分:本质安全型“i”》中有关规定制造生产。安全栅与我公司生产的本安型探测器、报警按钮等产品配套使用,应用于现代工业的自动化过程控制,广泛用于石油、化工、医药、船舶等领域。

二、GST-AS-200齐纳式安全栅特点:

产品外形美观、大方,具有较强的抗干扰性能和防护性能;产品采用防雷设计,避免由于雷击造成损坏。

三、GST-AS-200齐纳式安全栅技术特性:

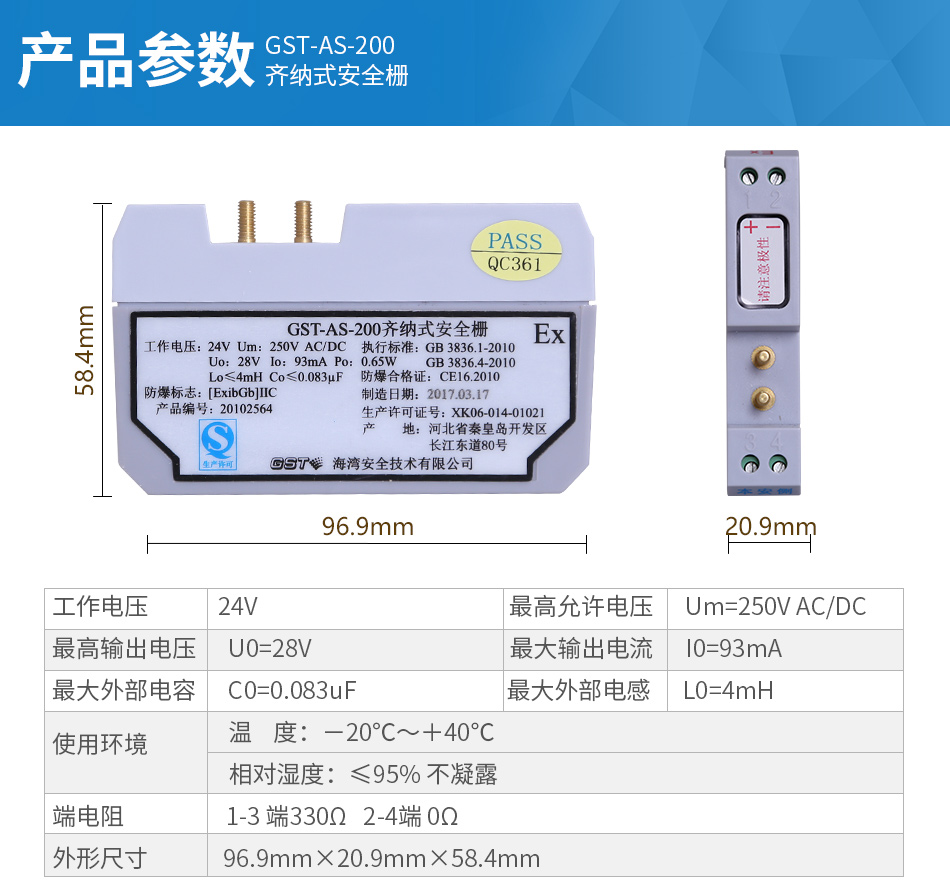

1.技术参数:
工作电压:24V
 最高允许电压:Um=250V AC/DC
 最高输出电压:U0=28V
 最大输出电流:I0=93mA
 最大外部电容:C0=0.083uF
 最大外部电感:L0=4mH
2.使用环境:
 温    度:-20℃~+40℃
 相对湿度:≤95% 不凝露
3、主要技术指标



GST-AS-200齐纳式安全栅

4.外形尺寸:96.9mm×20.9mm×58.4mm
5.重量:约0.12kg
6.防爆标志:[Exib]ⅡC
7.防爆合格证号:CE062133
8.执行标准:GB 3836.1-2000、GB 3836.4-2000

四、GST-AS-200齐纳式安全栅结构特征与工作原理:

1.结构特征

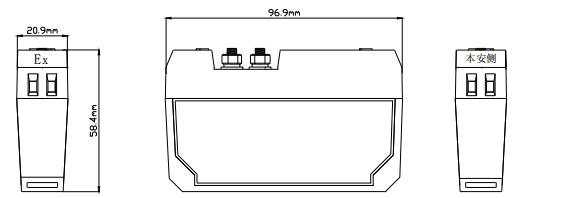

安全栅采用统一的外形和安装尺寸,安全栅电路用环氧树脂浇封在壳体内,各接线端子间的爬电距离、电气间隙及材料的相对泄痕指数均符合GB 3836.1及GB 3836.4的有关要求。安全栅外形示意图如下图所示。

GST-AS-200齐纳式安全栅

2.工作原理
 安全栅的安全保护作用,实际上是对能量的限制作用。在防爆系统中,由于安全栅特定功能的存在,所以不论发生任何故障都能保证输出的能量被限制在一个安全值(不会点燃规定的分级、分组爆炸性气体混合物)内,从而保证现场安全。
    安全栅电路对电压的限制作用通过稳压二极管实现,当输入端电压突然变高时,安全栅的稳压二极管导通,把输出端电压限制在最高输出电压上,稳压二极管一旦导通,其电流急剧上升,若输入端电压过高或高电压作用时间过长,会把串联在电路中的熔断器熔断,防止高电压进入危险区。当现场负载短路时,安全栅电路中的限流电阻起到限流作用,把输出电流限制在最大输出电流之内。

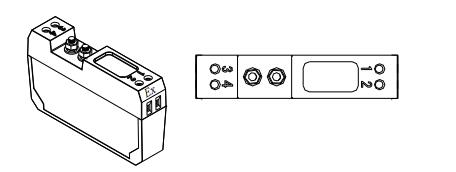

安全栅采用金属支架安装,在宽 20mm 的金属支架上,横向钻两个间距 11.5mm、孔径为Φ4.5 mm2的安装孔,将安全栅两接地螺栓插入拧紧,并将金属支架可靠接地。 接线端子示意图如图所示,端子说明见图。




五、GST-AS-200齐纳式安全栅应用方法

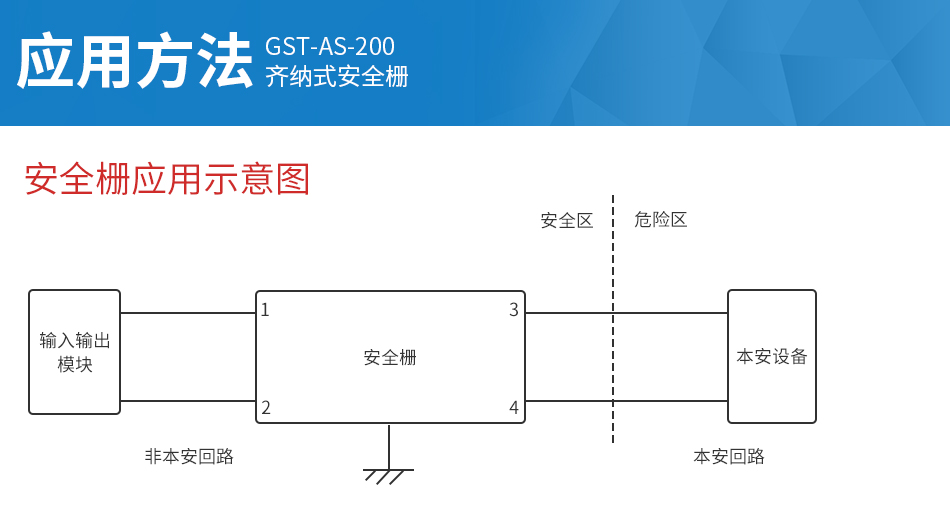

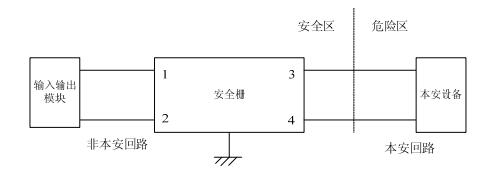

安全栅应用示意图如图所示。
