LZ10011手动火灾报警按钮防雨罩

一、LZ10011手动火灾报警按钮防雨罩产品概述

　　其它附件系列LZ10011手动火灾报警按钮防雨罩碳钢材质。可壁挂安装，也可与LZ1001立柱配套安装,适用于在室外安装J-SAM-GST9116手动火灾报警按钮。

　　表面防腐及颜色：要求各部件外露表面除锈后喷塑处理。

　　立柱钢管规格：φ48.3*3.6820#；

　　防雨罩材质及规格：厚2mm，Q235b

　　底座孔径尺寸：孔间距130mm，地脚螺栓规格M20。

　　LZ10011型防雨罩可采用壁挂式安装，也可与LZ1001型立柱配套安装。

二、LZ10011手动火灾报警按钮防雨罩安装示意图

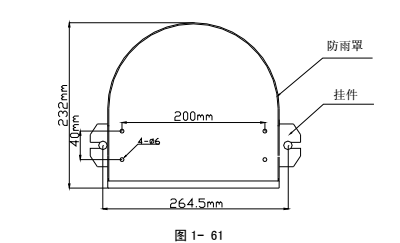

　　LZ10011型防雨罩壁挂安装时需配用挂件进行安装，壁挂安装示意图如图1-61所示。

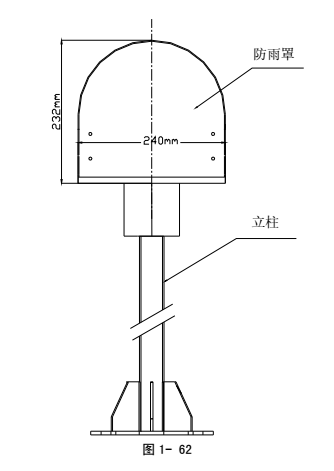

　　LZ10011型防雨罩与LZ1001型立柱配套安装示意图如图1-62所示。

　　LZ1001型立柱外形示意图如图1-63所示。

　　布线要求：

　　本报警按钮应用于ⅡB环境中，电缆引入装置为橡胶密封圈型式。将截面积≥1mm²、外径为φ8mm-φ10mm的屏蔽阻燃双绞电缆穿过金属垫圈和橡胶密封圈，将橡胶密封圈、金属垫圈连同电缆一同旋进报警按钮壳体，用扳手将密封圈压紧对丝旋紧。

　　本报警按钮也可应用于ⅡC环境中，但需使用隔爆型电缆密封套（填料函）作为引入装置，安装时，必须用填料函将电缆密封套填充，填充材料及填充方式符合防爆相关规定。
