DZ-03(Ex)本安型定位底座

一、DZ-03(Ex)本安型定位底座底座概述

　　本底座确定探测器有唯一的安装位置，接线简单方便，适用于JTY-GF-GST104型点型光电感烟火灾探测器、JTWB-ZCD-G1(A)型点型感温火灾探测器、JTFB-GOF-GST601型点型复合式感烟感温火灾探测器、JTG-ZW-G1B型点型紫外火焰探测器安装接线。

　　本底座确定探测器有唯一的安装位置，探测器与底座之间有定位卡口；本质安全型，所用材料具有防静电功能接线简单方便，适用于JTY-GF-GST104(Ex)/T型点型光电感烟火灾探测器。

二、DZ-03(Ex)本安型定位底座结构特征、安装与布线

　　本底座安装接线盒可采用86H50型标准预埋盒，其示意图如下图：

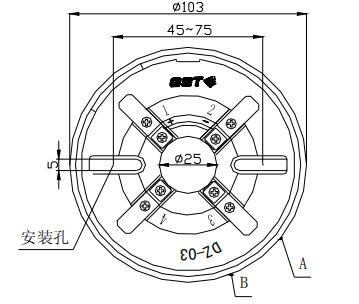

　　本安型定位底座上有四个带数字标识的接线端子，“1”为正极输入，“2”为正极输出，“3”为电源负极，“4”不接线，用来辅助固定探测器。探测器与本安型定位底座上有定位卡口，使探测器具有唯一的安装位置。本安型定位底座A、B处有两个凸棱，探测器底部侧面C处有一个凸棱。装配时，将探测器凸棱C对准本安型定位底座A处，顺时针旋转至B处即可安装好探测器。底座上有4个导体片，片上带接线端子，底座采用串联方式连接，回路末端应接一只4.7kW终端电阻。
