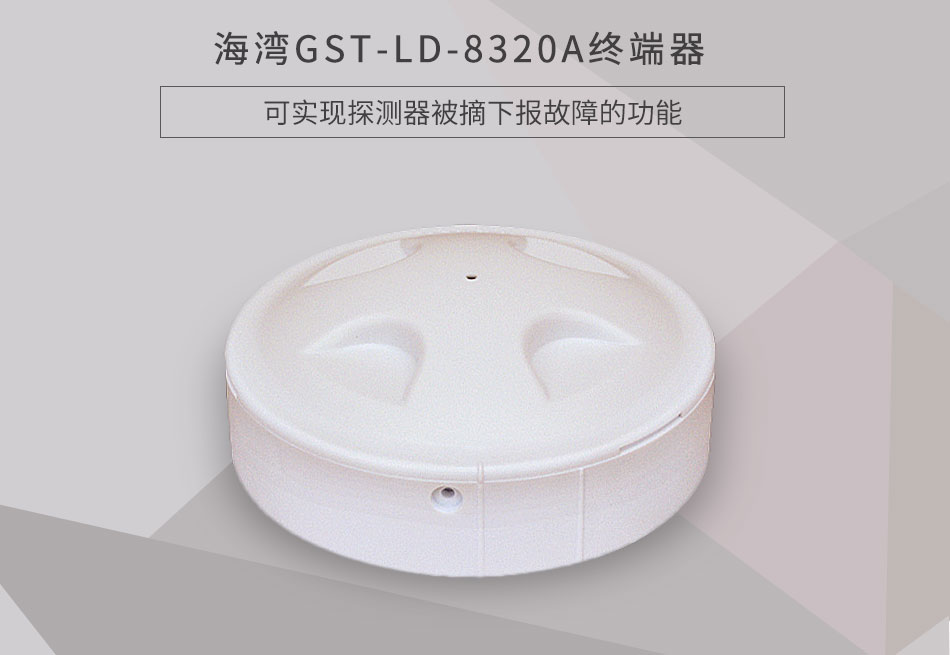

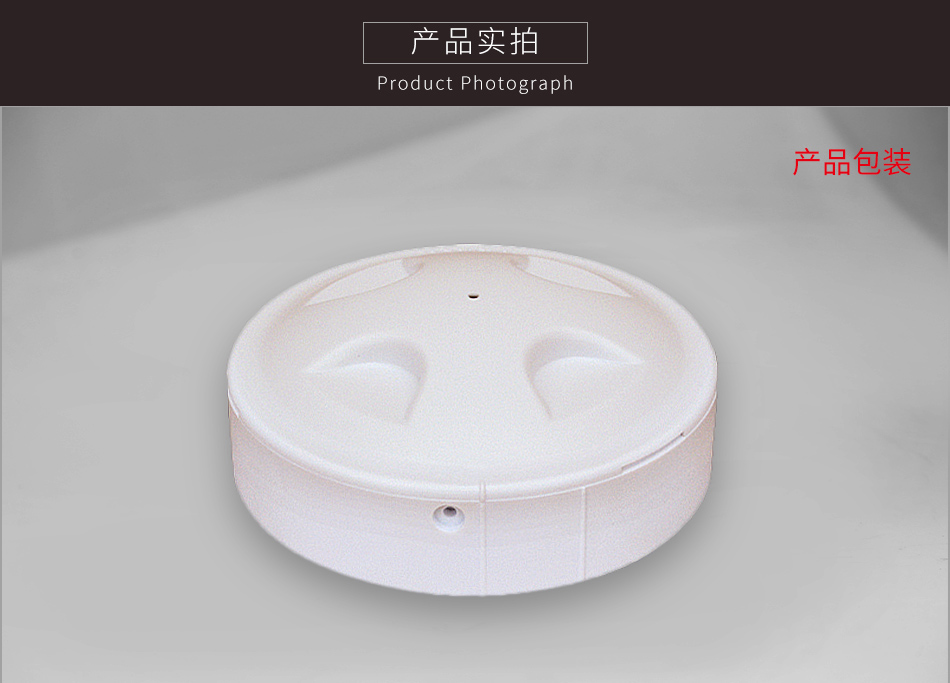

GST-LD-8320A终端器
一、GST-LD-8320A终端器概述:
在非编码火灾自动报警系统中,传统方式都是通过在回路终端连接一只电阻来维持系统的正常工作,一旦匹配不当将使整个报警系统工作不正常,甚至会产生误报警等问题。GST-LD-8320A终端器(简称为终端器)与多线制火灾报警控制器或编址接口模块配套使用,取代了终端电阻,并有效地解决了上述一系列问题,大大提高了非编码报警系统的可靠性。

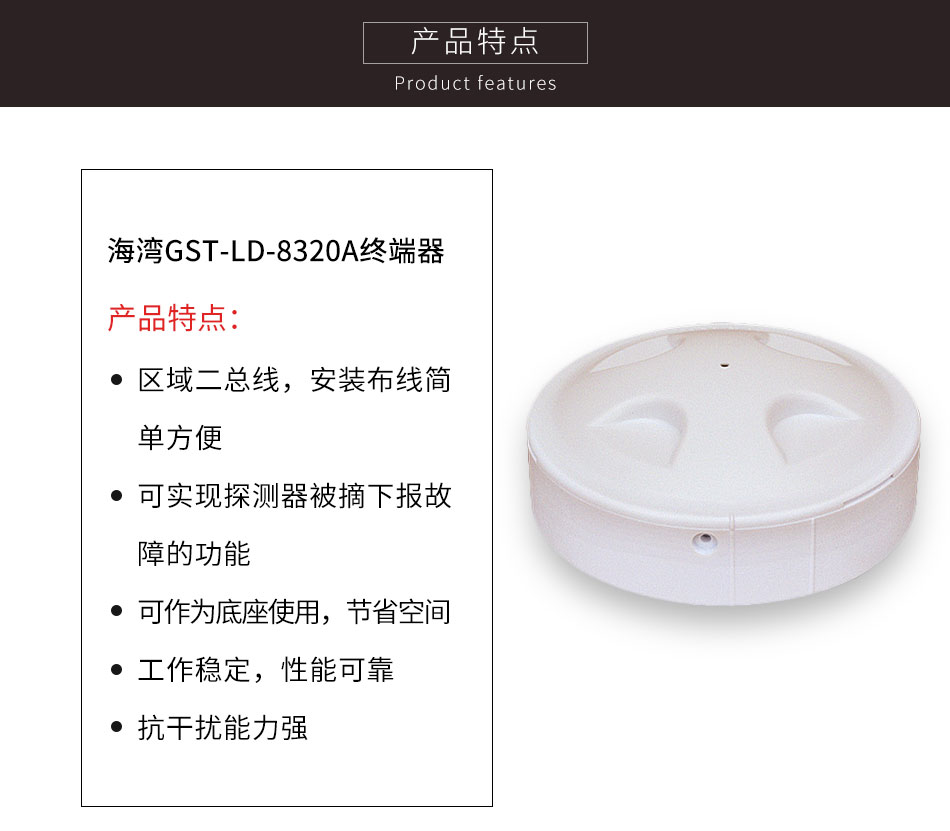

二、GST-LD-8320A终端器特点:
1.区域二总线,安装布线简单方便;
2.可实现探测器被摘下报故障的功能;
3.可作为底座使用,节省空间;
4.工作稳定,性能可靠;
5.抗干扰能力强。

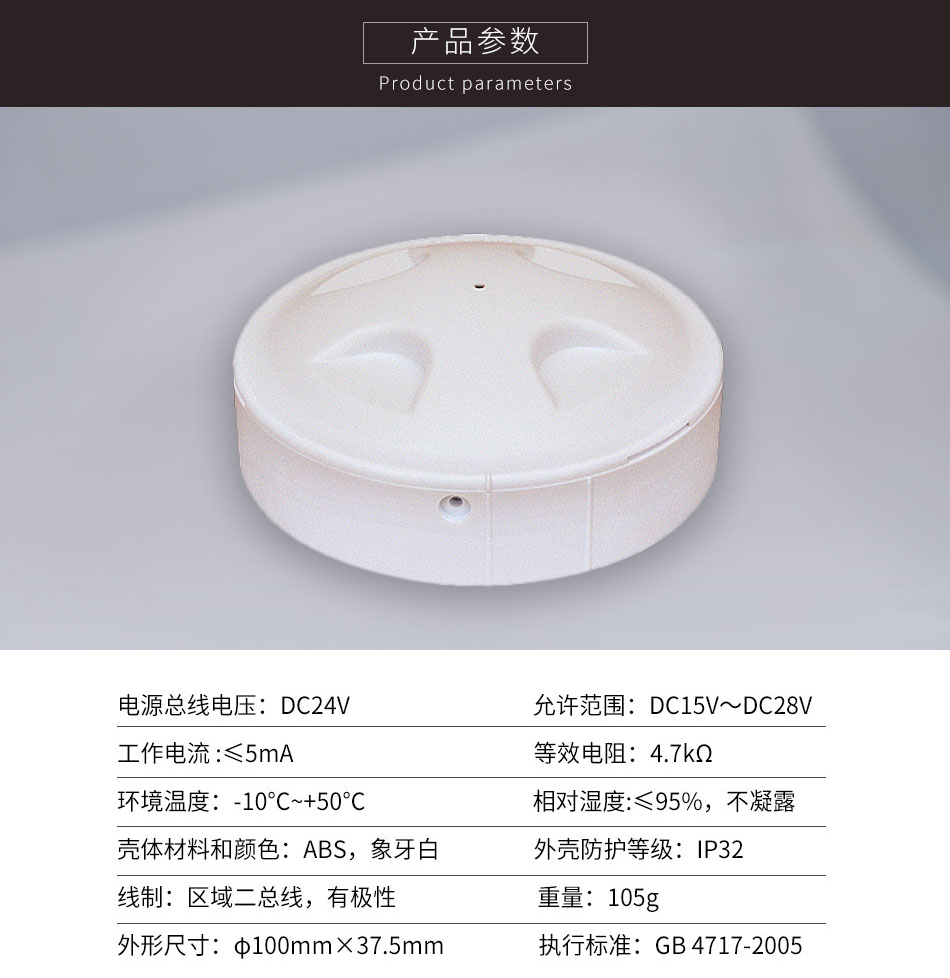

三、GST-LD-8320A终端器参数:
1.工作电压:
2.电源总线电压:DC24V允许范围:DC15V~DC28V
3.工作电流≤5mA
4.等效电阻:4.7kΩ
5.线制:区域二总线,有极性
6.使用环境: 温度:-10℃~+50℃ 相对湿度≤95%,不凝露
7.外形尺寸:φ100mm×37.5mm
8.外壳防护等级:IP32
9.壳体材料和颜色:ABS,象牙白
10.重量:105g
11.执行标准:GB4717-2005
四、GST-LD-8320A结构特征与工作原理:

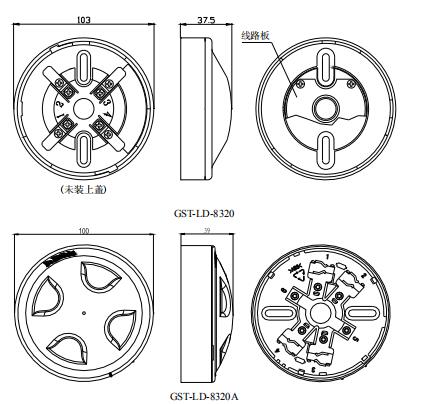

1.终端器结构特征如下图所示。
2.工作原理
终端器安装在多线制火灾报警控制器或编址接口模块构成的区域总线的最末端,当多线制火灾报警控制器或编址接口模块上电正常工作时,终端器作为负载,可以在电源电压上产生正负交替的、周期性的微分脉冲信号,由于编址接口模块中限流电阻的分压作用,使经过滤波后的电源电压降低,此时系统处于正常工作状态;当探测器被取下后,回路内引入了二极管,致使终端器产生的正负交替脉冲变成了单向脉冲,减小了终端器的负载能力,其结果使经过分压、滤波后的电源电压升高,多线制火灾报警控制器或编址接口模块可据此判断故障信号;区域总线短路、断路的判断方法与上述判断方法类似,不再重复。
终端器与多线制火灾报警控制器或编址接口模块配套使用不仅可以维持非编码报警系统的正常工作,还可以实现摘掉探测器报故障(不影响其它现场设备报火警),开路报故障、短路报火警等功能。
