技术专区丨火灾报警控制器(联动型)接线图

文章来源:www.gsthwxf.com作者:海湾消防公司人气:日期:2019-07-18 19:20



图1 220V电源线接线图

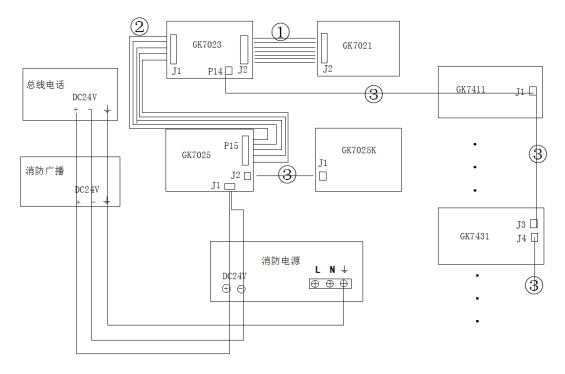

图2 24V电源线接线图







1、标号①②为40pin 扁平电缆线

2、标号③的线规格为线径0.75(壁挂)、1.0(琴台/立柜)的红黑双绞线,端子间距为7.62

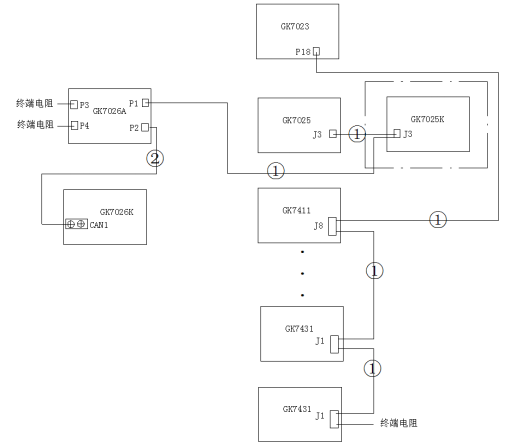

图3 立柜/琴台CAN总线接线图







1、标号①的线规格为线径1.0的蓝白线,两头的端子间距5.08

2、标号②的线规格为线径1.0的蓝白线,一头的端子间距5.08

3、虚线框中的板子(GK7025K)为选配部分

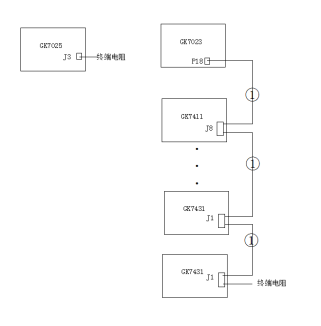

图4 壁挂CAN总线接线图







1、标号①的线规格为线径0.75的蓝白线,两头的端子间距5.08





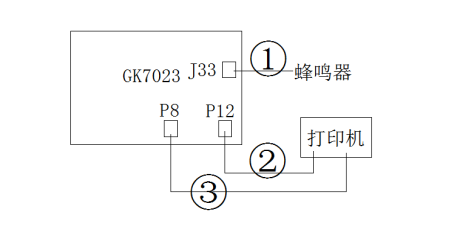

图5 打印机及蜂鸣器接线说明

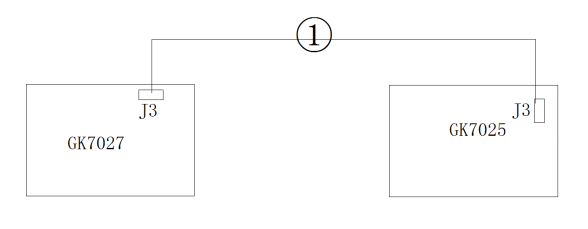

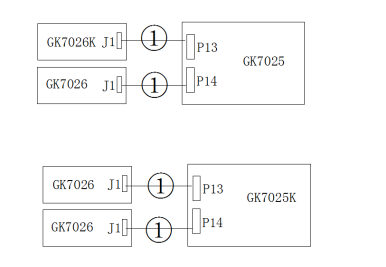

图6 回路卡母板与接口板接线说明







1、 标号①的物料号为10004122

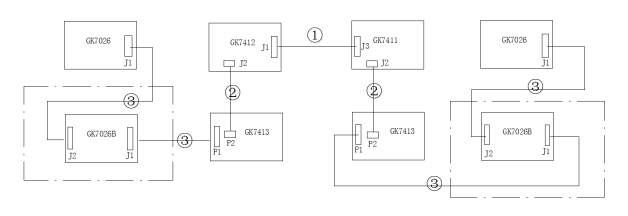

图7 联动盘接线图







1、 标号①为20pin扁平电缆线

2、 标号②为16pin扁平电缆线

3、标号③的物料号 10004122,10004125,10004126 ,10004765根据实际情况选择

4、 虚线框中的板子(GK7026B)在壁挂中不存在

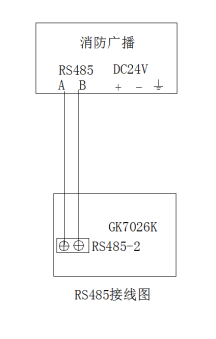

图8  RS485接线说明

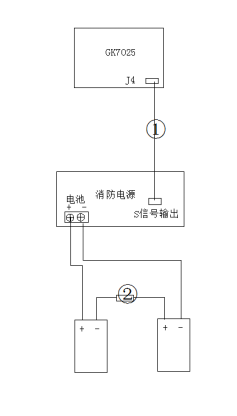

图9  备电及电源信号线接收说明







1、 标号①的物料号为10004127(立柜/琴台)  10004124(壁挂)

2、 标号②的物料号为10004119





图10 USB延长线接线说明







1、标号①的物料号为10004130





图11  音频线接线图

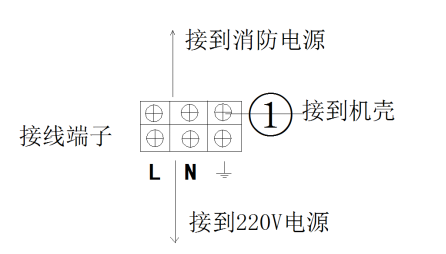

图12 接线端子与机壳连接







1、标号①的物料号为10003297

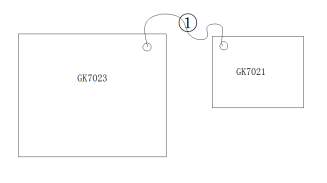

图13 GK7021接地图







1、标号①的物料号为10003297

2、接地线的一端接GK7023的右上角的螺钉,一端接GK7021的左上角的螺钉

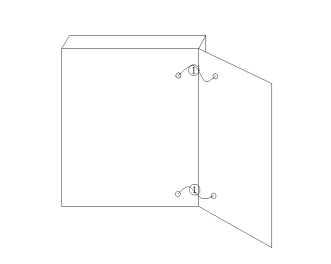

图14 壁挂机箱与门接线图







1、标号①的物料号为10004148
