海湾J-SAM-GST9122B手动火灾报警按钮结构特征、接线安装与布线

海湾J-SAM-GST9122B手动火灾报警按钮结构特征、接线安装与布线

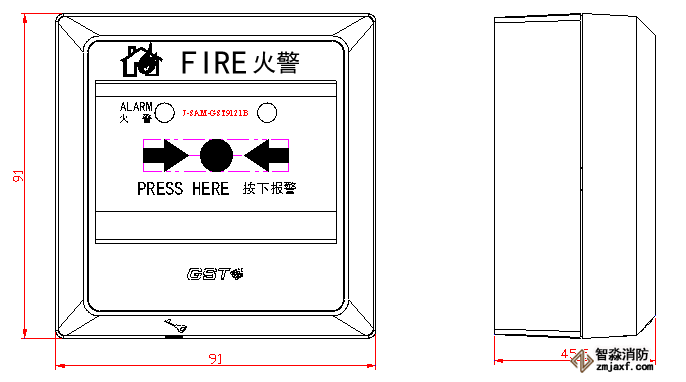

海湾J-SAM-GST9121B手动火灾报警按钮外形示意图如下

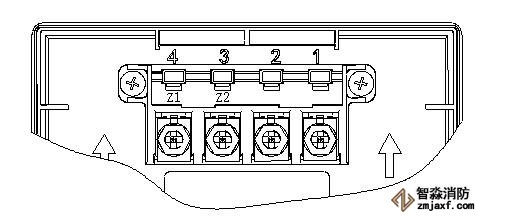

手动火灾报警按钮外接端子示意图如下

其中：

　　Z1、Z2：无极性信号二总线接线端子。

　　布线要求：Z1、Z2可选用截面积不小于1.0mm2的RVS双绞线。

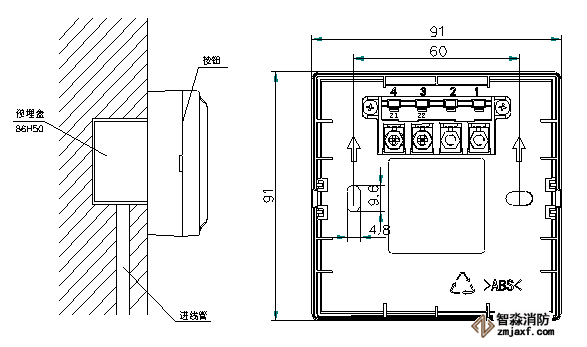

　　手动火灾报警按钮安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm。报警按钮安装采用预埋盒安装方式，如下图所示。
