海湾J-SAM-GST9122B手动火灾报警按钮结构特征、接线安装与布线

海湾J-SAM-GST9122B手动火灾报警按钮结构特征、接线安装与布线

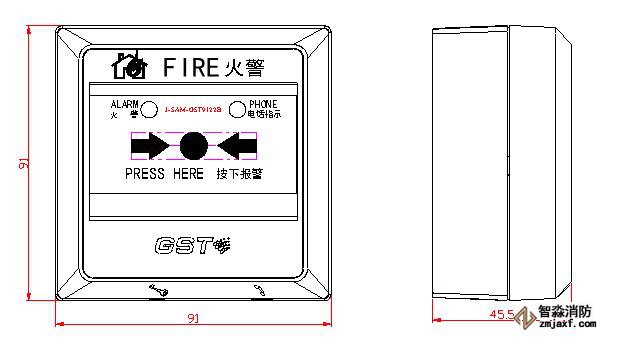

 海湾J-SAM-GST9122B手动火灾报警按钮手动火灾报警按钮外形示意图如下

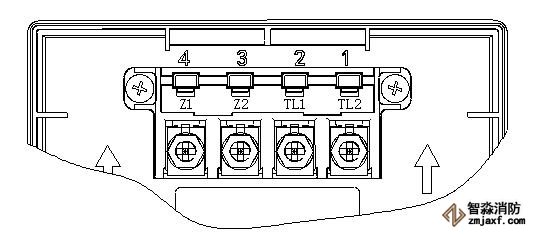

手动火灾报警按钮的外接端子示意图如下

其中：

　　Z1、Z2：无极性信号二总线接线端子。

　　TL1、TL2：与GST-LD-8304连接的端子。

　　布线要求：信号Z1、Z2采用耐火RVS双绞线，截面积≥1.0mm2；消防电话线TL1、TL2采用耐火RVVP屏蔽线，截面积≥1.0mm2。

　　应用方法

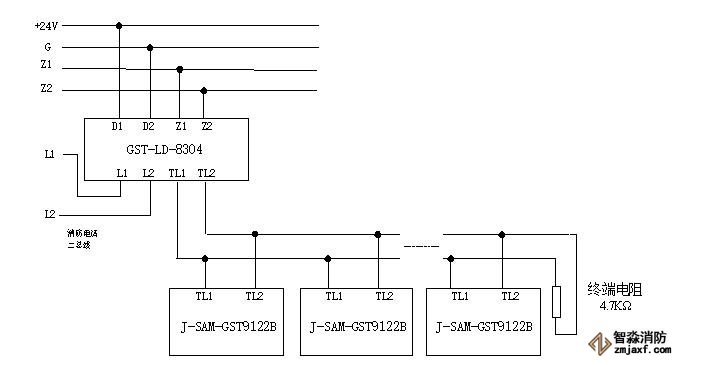

　　作为手动火灾报警按钮使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上即可。作为手动火灾报警按钮及消防电话插孔使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上，同时将报警按钮的TL1、TL2端子与GST-LD-8304消防电话模块连接，如图2-6所示（最末端报警按钮的TL1、TL2接线端子接4.7kΩ终端电阻）。
