海湾GST-ZF-101Z火灾显示盘结构接线安装与布线

文章来源:www.gsthwxf.com作者:海湾消防设备安装人气:日期:2020-10-23 10:58
海湾GST-ZF-101Z火灾显示盘结构接线安装与布线

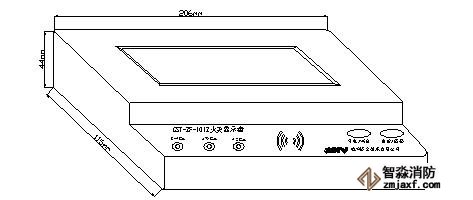

 GST-ZF-101Z火灾显示盘的外形示意图如图所示:
外形

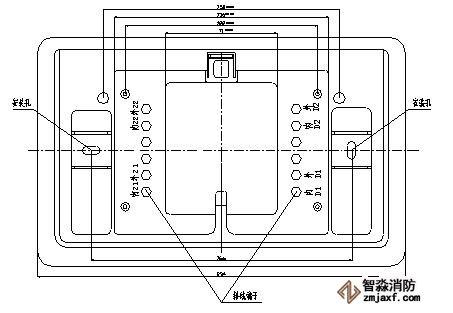

火灾显示盘分底座及显示盘两部分,采用壁挂式安装,外接线路可直接与火灾显示盘的底座连接,火灾显示盘安装底座示意图如图:
底座

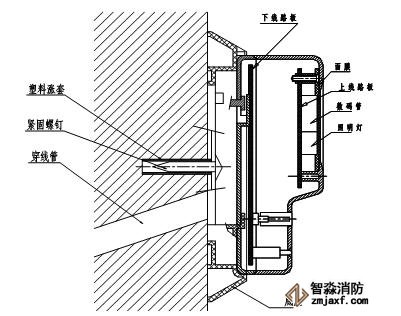

火灾显示盘安装示意图如图:
安装

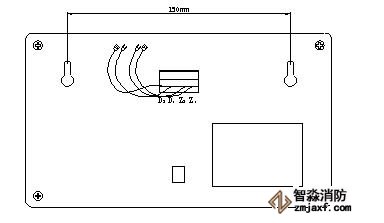

火灾显示盘接线端子示意图如图:
端子

其中:
Z1、Z2:与火灾报警控制器连接的通讯总线,不分极性;
D1、D2:电源供电线,不分极性。
