JTW-ZCD-G3N感温火灾探测器安装接线图

文章来源:www.gsthwxf.com作者:海湾消防公司人气:日期:2019-05-03 01:57
JTW-ZCD-G3N点型感温火灾探测器结构特征与工作原理
1.探测器外形示意图如图1所示。

海湾JTW-ZCD-G3N温感
2.工作原理
 JTW-ZCD-G3N点型感温火灾探测器采用热敏电阻作为传感器,传感器输出信号经过电压变换后输入到单片机,单片机利用智能算法进行信号处理。当单片机检测到火警信号后,向控制器发出火灾报警信息,并通过控制器点亮火警指示灯。

五、JTW-ZCD-G3N点型感温火灾探测器现场接线摸拟图:


JTW-ZCD-G3N点型感温火灾探测器 JTW-ZCD-G3N点型感温火灾探测器

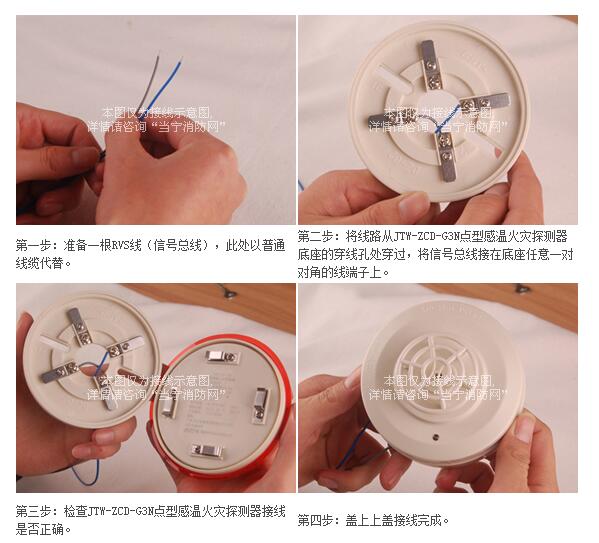

第一步:准备一根RVS线(信号总线),此处以普通线缆代替。
第二步:将线路从JTW-ZCD-G3N点型感温火灾探测器底座的穿线孔处穿过,将信号总线接在底座任意一对对角的线端子上。
JTW-ZCD-G3N点型感温火灾探测器 JTW-ZCD-G3N点型感温火灾探测器
第三步:检查JTW-ZCD-G3N点型感温火灾探测器接线是否正确。
第四步:盖上上盖接线完成。
