主机设备定义：把编码表搬进火灾报警控制器

文章来源：www.gsthwxf.com作者：海湾消防公司人气：4日期：2026-10-15 10:06:27

现场设备全部编码完成后，接下来的核心工作就是在海湾火灾报警控制器（如GST5000、GST9000、GST200等）中进行"设备定义"。设备定义的本质，就是把编码表里的原码、设备类型、二次码、汉字注释逐一录入主机，让主机"认识"总线上的每一个设备。本篇讲清楚设备定义怎么做、录入时要注意什么。

一、设备定义包含哪些内容

在海湾主机上进行设备定义，一条设备定义记录通常包含以下几项关键信息：

回路号：该设备所在的总线回路。
原码（设备编码号）：即现场用编码器写入的地址码，总线设备范围1～242。
设备类型：告诉主机这是什么设备（感烟、感温、手报、输入模块、控制模块等）。主机根据类型决定它报什么状态、参与什么联动逻辑。
二次码（用户编码）：即前一篇讲的六位位置码，用于主机显示和联动公式引用。
汉字注释：该设备在主机屏幕上显示的中文名称，如"3层东廊烟感"。

除了这些总线设备，主机还需要对火灾显示盘（原码范围1～64）、网络从机（原码范围1～32）、以及多线制控制盘上的直接控制设备进行定义。这部分内容相对独立，但同样要参照编码表录入。

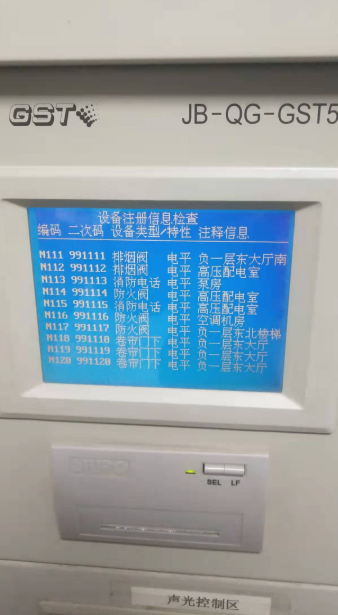

二、录入前先做注册检查

在手动录入设备定义之前，海湾主机一般提供"设备注册"（也称登陆）功能。操作主机对每个回路自动扫描，把总线上实际存在的设备及其原码读取出来，生成一份"在线设备清单"。这一步非常关键，它的作用是：

验证现场设备是否真的全部在线注册，有没有掉线、短路、未接好的回路；
发现现场是否存在编码表里没有的"多出来"的设备（可能是多接了线或重码）；
核对主机注册到的设备总数，与编码表是否一致。

注册完成后，对照注册信息逐条录入设备定义。最忌讳的做法是：不看注册结果，直接凭编码表往主机里敲定义，结果现场有几个设备没接好，主机上却已经定义了这些地址，形成大量"有定义、无设备"的空点，后期一路报故障。

三、录入设备定义的操作要点

进入主机的"设备定义"菜单后，按回路逐行录入。录入时要把握以下几个要点：

一是原码必须与现场编码器写入的地址完全一致。这是设备定义的根基，原码错了，主机永远找不到这个设备。录入时建议两个人配合：一个人看编码表报原码和位置，一个人在主机上录入，录完一行当场复读核对。

二是设备类型不能选错。把感烟探测器选成感温探测器，主机虽然能识别，但报警属性、联动逻辑全部错乱；把输入模块选成控制模块，设备动作后主机会发出错误的启动命令。录入前把海湾设备类型对照表放在手边，逐类确认。

三是二次码按统一规则填写。沿用第一篇确定的编码规则：前两位楼层、第三位分区、后三位序号。同一层同一区的设备二次码必须连续，不能东一个031001、西一个031008，否则后期用二次码写联动公式时极易出错。

四是汉字注释要简洁明确。每个设备的注释一般控制在8个汉字以内，写清"楼层+方位/房间+设备类型"。如"3层东廊烟感""地下一层水泵房喷淋泵反馈"，不要只写"烟感""模块"，否则值班人员看到报警无法判断位置。

四、显示关系与汉字注释的核对

设备定义全部录入后，主机屏幕上的报警显示是"二次码+设备类型+汉字注释"的组合。此时应该做一次全面的显示关系核对：让现场人员用加烟试验器或按下手报，逐回路、逐地址模拟报警，确认主机上弹出的位置描述与设备实际安装地点一致。

这一步是验收前的硬性动作。很多项目在验收时才发现，主机显示"3层东廊烟感"的那只探测器实际装在3层西廊，原因是录入时二次码抄错了行。逐点测试虽然费时间，但能把所有"显示位置错误"一次性暴露出来，远比验收时被检测机构发现要主动。

五、常见录入错误与处理

设备定义录入阶段最常见的问题有三类：第一类是"重码提示"，主机在注册时发现同一回路上两个设备用了同一个原码，此时必须回到现场，对其中一只重新编码到空闲地址，再回来更新定义；第二类是"类型不匹配"，主机注册到的设备与录入定义的类型对不上，需要核对现场设备型号，修改定义类型；第三类是"多设备/丢设备"，注册总数与编码表对不上，要沿回路排查哪里断线、哪里多接线。

设备定义全部完成并核对无误后，务必在主机上做一次"数据保存/返回"操作，确保定义写入主机存储器。有些主机版本在掉电后会丢失未保存的定义，这一动作不能省。
