海湾消防温感接线图

文章来源:www.gsthwxf.com作者:海湾消防公司人气:日期:2019-05-03 00:46
JTW-ZCD-G3N感温探测器与DZ-02探测器通用底座外形示意图如图1-4:
DZ-02探测器外形示意图
DZ-02探测器外形示意图

底座上有4个导体片,片上带接线端子,底座上不设定位卡,便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上(不分极性),另一对导体片用来辅助固定探测器。

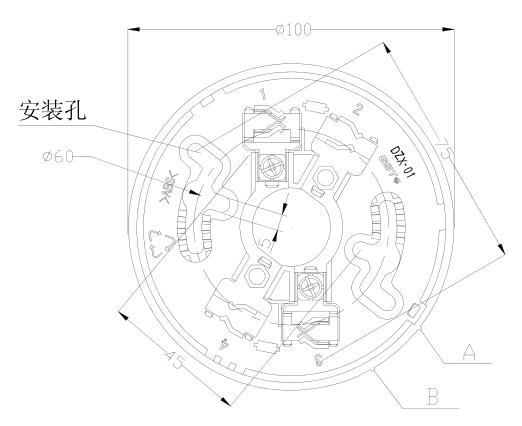

JTW-ZOM-GST9612感温探测器与DZX-01型定位底座示意图如图1-8:
JTY-GM-GST9611定位底座示意图

DZX-01底座上有两个带数字标识的接线端子,安装时先将底座用两个螺钉固定,然后将探测器总线分别接在接线端子1、3上(不分极性)。
JTW-ZOM-GST9612感温探测器与DZX-01底座上均有定位凸棱,使探测器具有唯一的安装位置。待底座安装牢固后,将JTW-ZOM-GST9612感温底部的凸棱C对准底座凸棱A处,顺时针旋转至凸棱B处,即可将探测器安装在底座上。
