二氧化碳灭火系统有哪些主要组件组成？

二氧化碳灭火系统的主要组件有储存容器、容器阀、选择阀、单向阀、压力开关、喷嘴等。

储存容器

二氧化碳容器有低压和高压两种。一般当二氧化碳储存量在10吨以上才考虑采用低压容器，下面主要介绍高压容器。

（1）构造　二氧化碳容器由无缝钢管制成，内外均经防锈处理。容器上部装设容器阀，内部安装虹吸管。虹吸管内径不小于容器阀的通径，一般采用13～15mm，下端切成30°斜口，距瓶底约5～8mm。

（2）性能及作用　目前我国使用的二氧化碳容器工作压力为15MPa，容量40L，水压试验压力为22.5Mpa。其作用是储存液态二氧化碳灭火剂。

（3）使用要求

1）钢瓶应固定牢固，确保在排放二氧化碳时，不会移动。

2）在使用中，每隔8～10年作水压试验一次，其永久膨胀率不得大于10%。凡未超过10%即为合格，打上水压试验钢印。超过10%则应报废。

3）水压试验前需先经内部清洁及检视，以查明容器内部有否裂痕等硖陷。

4）容器的充装率（每L容积充装的二氧化碳kg数）不宜过大。二氧化碳容器所受的内压是由充装率及温度来确定的。对于工作压力为15MPa，水压试验压力为22.5MPa的容器，其充装率不应大于0.68kg/L。这样才能保证在环境温度不超过45℃时容器内压力不致超过工作压力。

容器阀

瓶头阀种类甚多，但都是由充装阀部分（截止阀或止回阀）、施放阀部分（截止阀或闸刀阀）和安全膜片组成。

（1）性能

1）容器阀的气密性要求很高，总装后需进行气密性试验。

2）容器阀上应安装安全阀，当温度达到50℃或压力超过18MPa时，安全片会自行破裂，放出二氧化碳气体，以防止钢瓶因超压而爆裂。

3）一般二氧化碳容器阀大都具有紧急手动装置，既能自动又能手动操作。为使阀门开启可靠，手动这一附加功能是必要的。

（2）作用　平时封闭容器，火灾时排放容器内储存的灭火剂；还通过它充装灭火剂和安装防爆安全阀。

（3）使用要求

1）瓶体上的螺纹型式必须与容器阀的锥形螺纹相吻合。在接合处一般不得使用填料。

2）先导阀在安装时需旋转手轮，使手轮轴处于最上位置，并插入保险销，套上保险铜丝栓，再加铅封。

3）气动阀相先导阀安装到容器上前，必须将活塞和活塞杆都上推至不工作（复位）位置，即离下阀体的配气阀面约20mm处。

4）对于同组内各容器的闸刀式容器阀，其闸刀行程及闸刀离工作铜膜片的间距必须协调一致。以保证刀口基本上均能同时闸破膜片。否则，不能同步，而是个别膜片先被闸破，则将会造成背压，以致难以再闸破同组的其余各容器上的膜片，对这一要求应予注意。

5）在搬运时，应防止闸刀转动，保证不破坏工作膜片。因而闸刀式容器阀在经装配试验合格后，必须用直径1mm的保险铁丝插入，将手柄固定，直至被安装到灭火装置时，才能将铁丝拆除。

6）电爆阀的电爆管每四年应更换一次，以防雷管变质，影响使用。

7）机械式闸刀瓶头阀上的连接钢丝绳应安装正确，防止钢丝绳及拉环、手柄动作时碰及障碍物。

8）检修时，对保险用的铜、铁丝、销及杠杆锁片应锁紧，修后再复原。检修量大时，还应拆除电爆阀的引爆部分。

（4）几种常用容器阀的结构形式

1）气动容器阀。一般二氧化碳灭火系统都由先导阀、电磁阀，气动阀组成施放部分。先导阀及配用的电磁阀装于起动用气瓶上。平时由电磁阀关住瓶中高压气体，只在接受火灾信号后，电磁阀才开放，高压气体便先后开启先导阀和安装在二氧化碳钢瓶上的气动阀而喷电。

2）机械式闸刀容器阀。它安装在二氧化碳钢瓶上，其结构如图5-24所示。开启时，只需将手柄上钢丝绳牵动，闸刀杆便旋入，切破工作膜片，放出二氧化碳。该阀在单个瓶或少量瓶成组安装的管系中，应用较多。

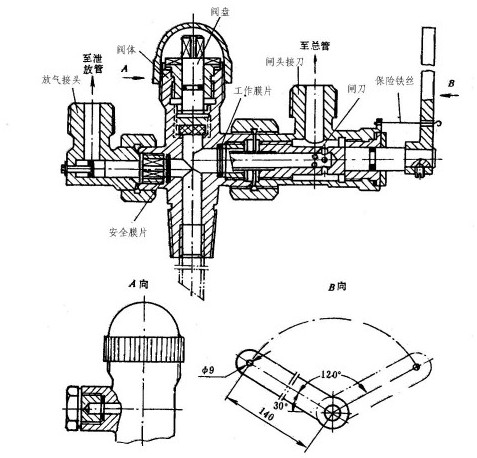

图5-24　机械式闸刀容器阀

3）膜片式容器阀。膜片式容器阀的结构如图5-25所示。主要由阀体、活塞杆及活塞刀、密封膜片、压力表等组成。

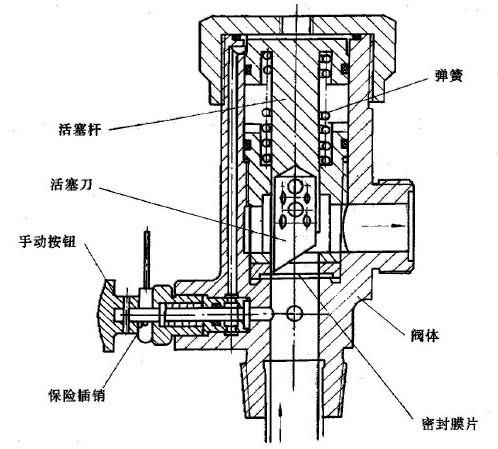

图5-25　膜片式容器阀

工作原理是：平时阀体的出口与下腔由密封膜片隔绝，当外力压下启动手柄或启动气源进入上腔时，则压下活塞及活塞刀，刺破密封膜片，释放气体灭火剂。特点是结构简单，密封膜片的密封性能好，但释放气体灭火剂时阻力损失较大，每次使用后，需更换封膜片。

安全阀

安全阀一般装置在储存容器的容器阀上以及组合分配系统中的集流管部分。在组合分配系统的集流管部分，由于选择阀平时处于关闭状态，所以从容器阀的出口处至选择阀的进口端之间，就形成了一个封闭的空间，而在此空间内形成一个危险的高压压力。为防止储存容器发生误喷射，因此在集流管末端设置一个安全阀或泄压装置，当压力值超过规定值时，安全阀自动开启泄压，保证管网系统的安全。

选择阀

（1）构造　按释放方式，一般可分电动式和气动式两种。电动式靠电爆管或电磁阀直接开启选择阀活门；气动式依靠由起动用气容器输送来的高压气体推开操纵活塞，而开放阀门。选择阀的结构如图5-26所示。

图5-26　选择阀的结构示意图

（2）性能　其流通能力，应与保护区所需要的灭火剂流量相适应。

（3）作用　主要用于一个二氧化碳供应源供给两个以上保护区域的装置上，其作用为当某一保护区发生火灾时，能选定方向排放灭火剂。

（4）使用要求

1）灭火时，它应在容器阀开放之前或同时开启。

2）应有紧急手动装置，并且安装高度一般为0.8～1.5m。

单向阀

单向阀是控制流动方向，在容器阀和集流管之间的管道上设置的单向阀是防止灭火剂的回流；气动气路上设置的单向阀是保证开启相应的选择阀和容器阀，这样有些管道可以共用。

压力开关

（1）压力开关的用途　压力开关是将压力信号转换成电气信号。在气体灭火系统中，为及时、准确了解系统，各部件在系统启动时的动作状态，一般在选择阀前后设置压力开关，以判断各部件的动作正确与否。虽然有些阀门本身带有动作检测开关，但用压力开关检测各部件的动作状态，则最为可靠。

（2）压力开关的结构与原理　压力开关它由壳体、波纹管或膜片、微动开关、接头座、推杆等组成。其动作原理是，当集流管或配管中灭火剂气体压力上升至设定值时，波纹管或膜片伸长，通过推杆或拨臂，拨动开关，使触点闭合或断开，来达到输出电气信号的目的。压力开关的构造如图5-27所示。

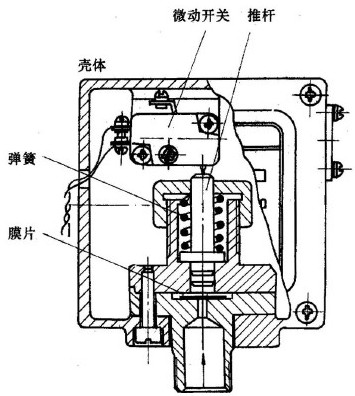

图5-27　压力开关的结构示意图

喷嘴

（1）构造　喷嘴构造应能使灭火剂在规定压力下雾化良好。喷嘴出口尺寸应能使喷嘴喷射时不会被冻结。目前我国常用的二氧化碳喷嘴的构造和基本尺寸见表5-16。

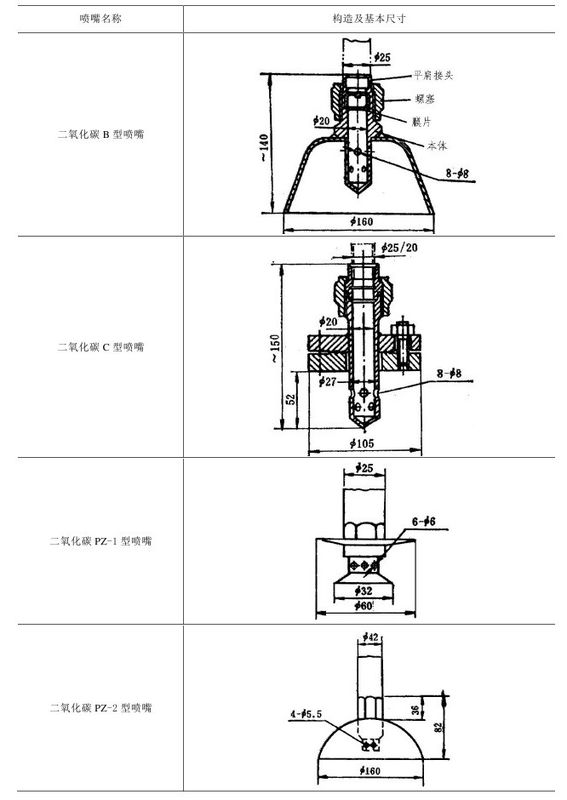

【3标§】我国常用的二氧化碳喷嘴的构造和基本尺寸　表5-16

（2）性能及作用　喷嘴的喷射能力应能使规定的灭火剂量在预定的时间内喷射完。通信设备室使用的喷嘴，一般喷射时间不超过3.5分钟为宜。其他保护对象，通常应在1分钟左右。喷嘴的作用是使灭火剂形成雾状向指定方向喷射。

（3）使用要求　为防止喷嘴堵塞，在喷嘴外应有防尘罩。防尘罩在施放灭火剂时受到压力会自行脱落。喷嘴的喷射压力不低于1.4MPa。
