2015年6月1日起实施的《城市综合管廊工程技术规范》（GB50838-2015），对2012年版本的《城市综合管廊工程技术规范》进行了较大的修改和完善，对我国燃气管廊建设的推动起到了积极的作用，本版规范强调原则上所有燃气管线必须入廊，增加天然气舱采用综合管廊方式敷设时的技术规定，明确燃气舱应布置可燃气体控制器并及时将控制器信息组网上传至监控平台。
综合管廊燃气报警系统组网应用
文章来源：www.gsthwxf.com作者：海湾消防公司人气：1172日期：2019-07-22 11:04:51
01燃气舱可燃气体监控系统布置

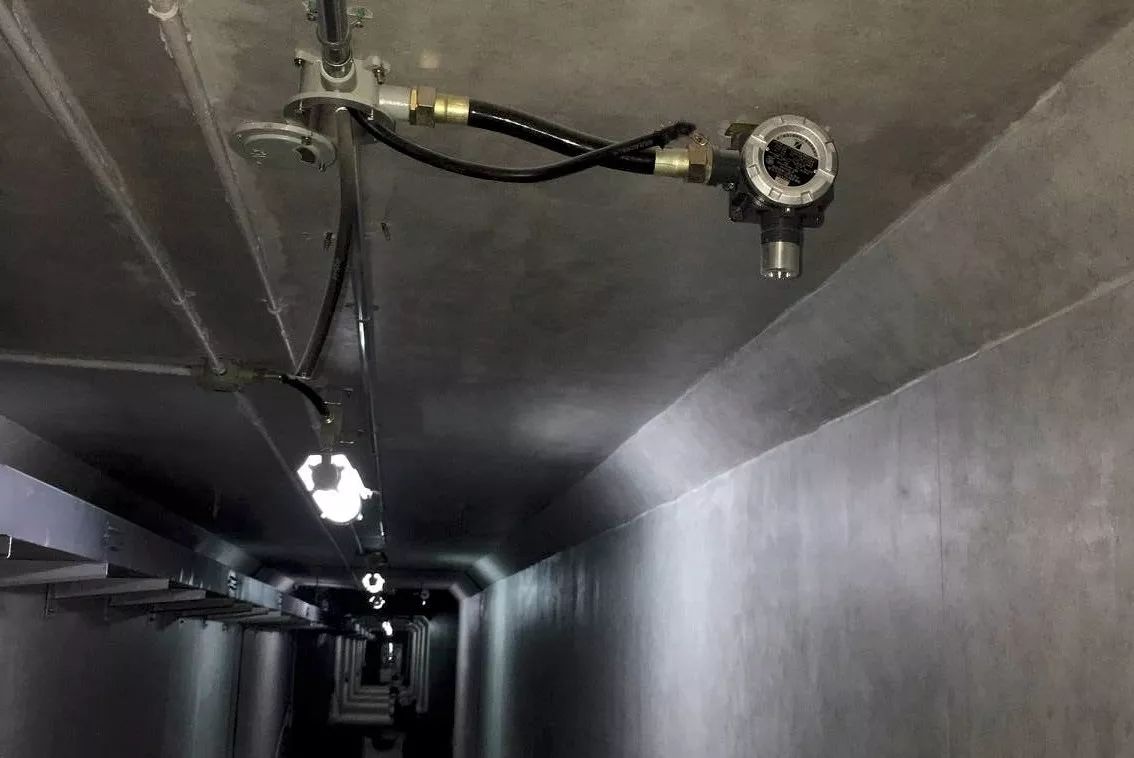

（1）在天然气舱内顶部、逃生口、通风口、投料口、燃气引出口等处设置天然气探测器，设置间距不大于15米；
（2）线型可燃气体探测器的保护区域长度不宜大于60m；
（3）在燃气舱防火分区中部、两端防火门处各设置1套防爆声光报警器；
（4）天然气探测器信息接入相应区域中的可燃气体报警控制器；
（5）天然气报警浓度设定值（上限值）不应大于其爆炸下限值（体积分数）的20%。舱室内天然气浓度大于其爆炸下限浓度值（体积分数）20%时，应启动事故段分区及其相邻段分区的事故通风设备；紧急切断浓度设定值（上限值）不应大于其爆炸下限值（体积分数）的25%。
02海湾管廊组网解决方案
系统说明：
本方案仅针对管廊燃气舱内的可燃气体报警系统设计，未涉及自控单元及安防单元与火灾报警系统。通过共用变电所监控数据交换机与总控室可燃气体报警控制器组成光纤环网。

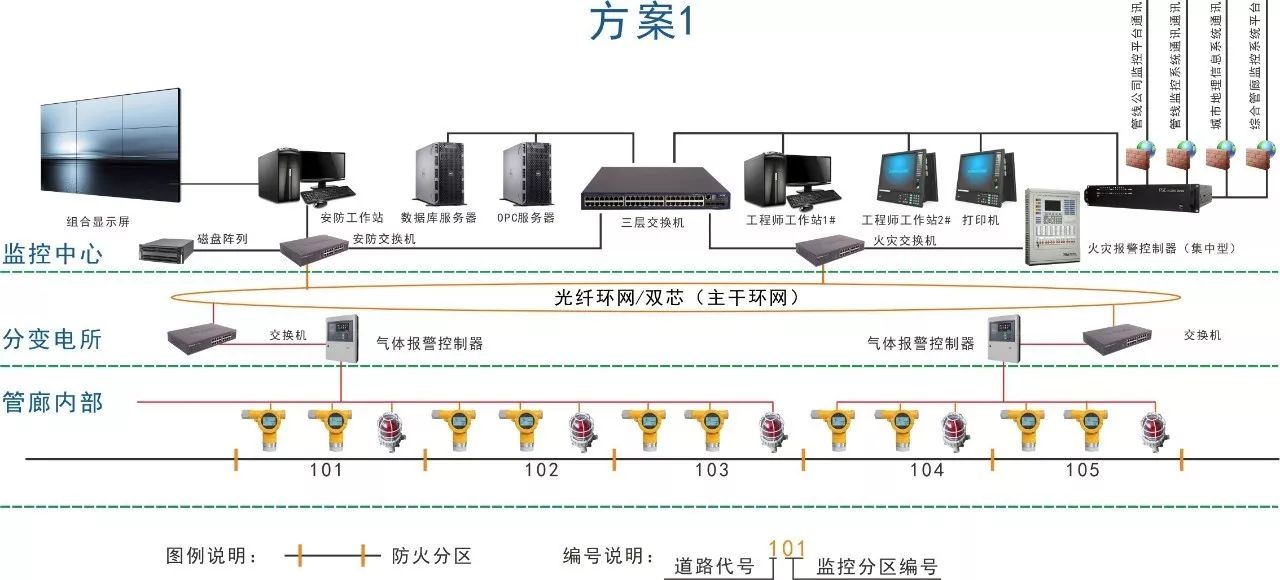

组网说明：
监控中心交换机与分变电所中信息汇聚箱内的交换机进行通讯，组成千兆以太主干环网；可燃气体报警控制器放置于分变电所并通过光电转换模块，将现有的RS232信号转换为光纤信号接至信息汇聚箱，由信息汇聚箱组成主干环网把可燃气体探测器信息传输至监控中心。

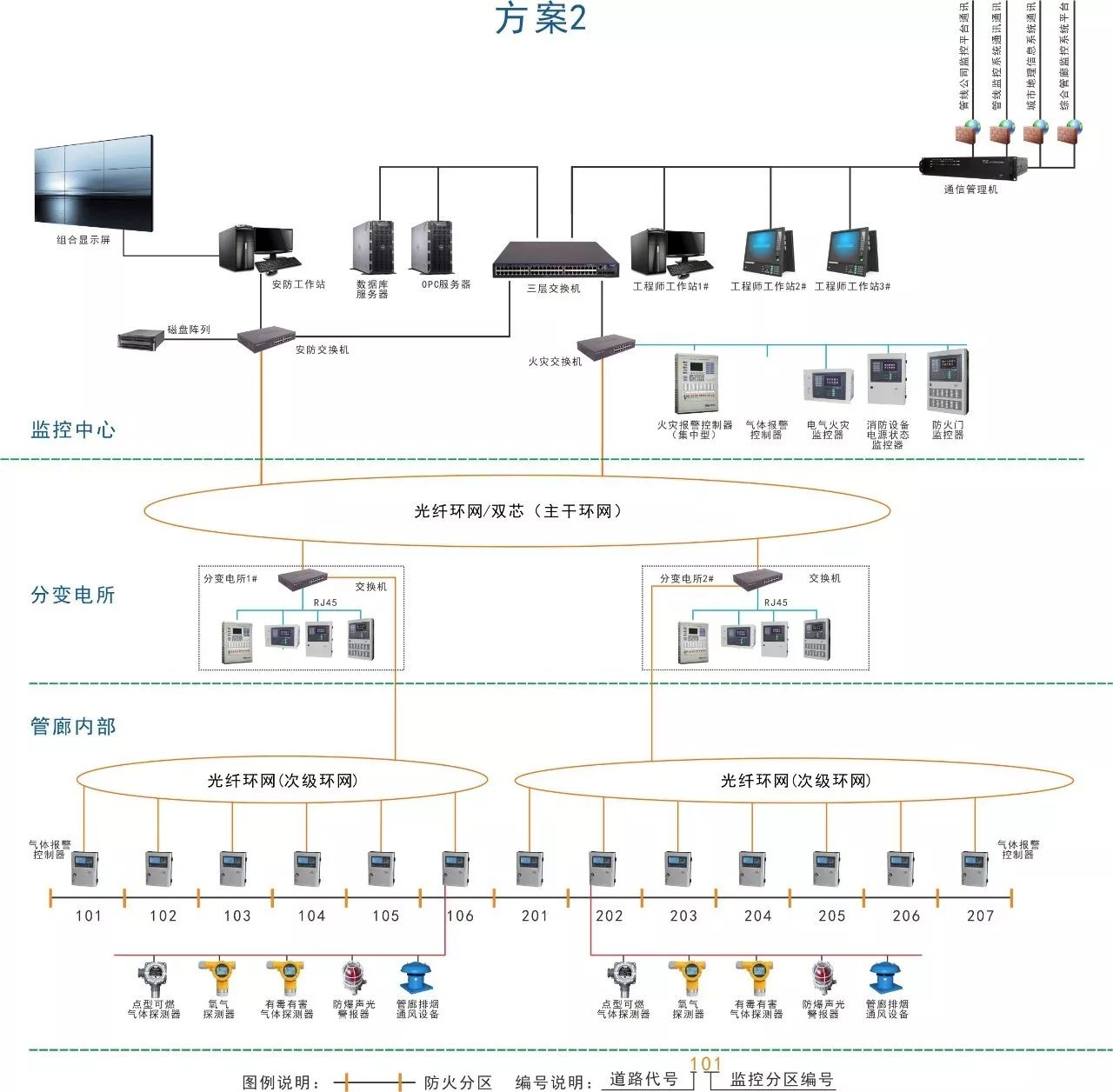

组网说明：
监控中心交换机与分变电所中信息汇聚箱内的交换机进行通讯，组成千兆以太主干环网；可燃气体报警控制器放置于防火分区内通过光电转换模块，将现有的RS232信号转换为光纤信号，与相邻分区内的可燃气体报警控制器组成次级光纤环网。通过分变电所信息汇聚箱内的交换机将监控信息传输至监控中心。
