JTW-LD-SF500

缆式线型感温火灾探测器（可恢复式）

工作原理及特点

探测器的感温线缆为温度敏感元件，JTW-LD-SF500感温线缆可分为2个型号，JTW-LD-SF500/85A和JTW-LD-SF500/105A。JTW-LD-SF500感温线缆由三根分别挤塑热敏绝缘材料的导线绞合而成（其中一根起到增加机械强度作用），能够对沿着其安装长度范围内任意一点的温度变化进行探测。当温度上升至响应值时，感温线缆线芯间的阻值跃变，导线间就会产生相应信号，再经过单片机微控制器模糊数学的计算方法做出火警判断。

其主要特点简述如下：

1. 感温线缆结构稳定，抗干扰性及抗拉、抗挤压性能强。

2. 采集模拟量信号综合判断。

3. 满足GB16280-2014中4.18条小尺寸高温响应性能试验要求和GB50116-2013中12.3.3条响应火焰规模不大于100mm的要求。

4. 在安全温度范围内探测器报警后不损坏感温线缆，感温线缆可重复使用。

5. 具有开路、短路两种故障报警。

6. 微电脑处理器和终端盒外壳采用阻燃材料，抗腐蚀、抗老化。

7. 带手动火警和故障模拟功能。

8. 探测器抗干扰能力强，采用隔离检测以及软件抗干扰技术，可应用于强电磁场干扰的场所。

主要技术指标

1. 探测器类别：缆式、可恢复式、定温

2. 动作温度：85℃±10%

感温线缆最高环境温度：60℃

微电脑处理器、终端盒环境温度范围： -10℃ ~ 50℃

3. 最小报警长度：1m

4. 最大使用长度：200m

5. 感温线缆芯线绝缘电阻：≥10MΩ

6. 工作电压：DC24V（85-110%）

7. 静态电流≤15mA

8. 报警电流≤25mA

9. 过流保护动作电流＞50 mA

10. 报警复位：火警断电复位、故障自动复位

11. 状态指示：运行：绿色指示灯闪亮火警：红色指示灯常亮故障：黄色指示灯常亮

12. 使用环境：相对湿度≤95%，不凝露

13. 继电器无源触点输出：火警DC24V/1A、故障 DC24V/1A

14. 外壳防护等级：IP65

15. 执行标准：GB 16280-2014

接线与调试

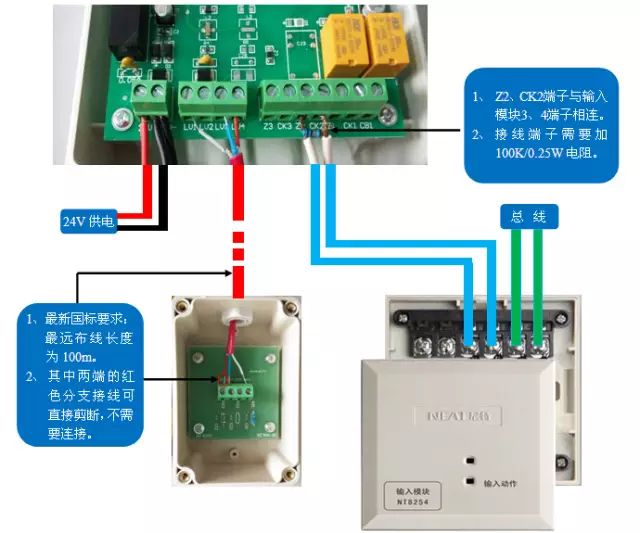

1、感温电缆与输入模块实物接线图

2、手动测试模拟故障

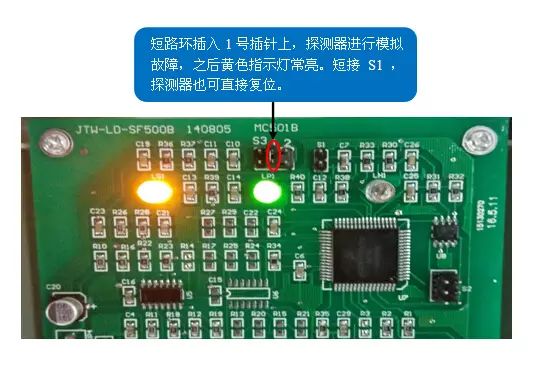

手动测试模拟故障：把双排插针S3（在电路板顶部，如图4）上的短路环拔下插在第１组（中间）插针上，短接后黄灯常亮，故障继电器动作，用万用表测量Z1、CK1端子断开，CB１、Z1端子导通，测试后拔下短路环故障恢复。

3、手动测试模拟火警

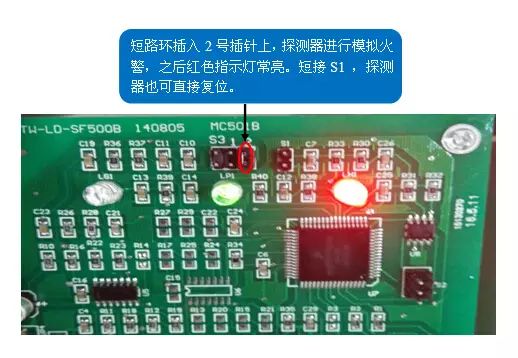

手动测试模拟火警：把双排插针S3（在电路板顶部，如图4）上的短路环拔下插在第2组插针上，短接后红灯常亮，火警继电器动作，用万用表测量Z2端和CK2端子导通，测试后拔下短路环火警恢复。
