气体灭火系统联动控制设计的六大要求！

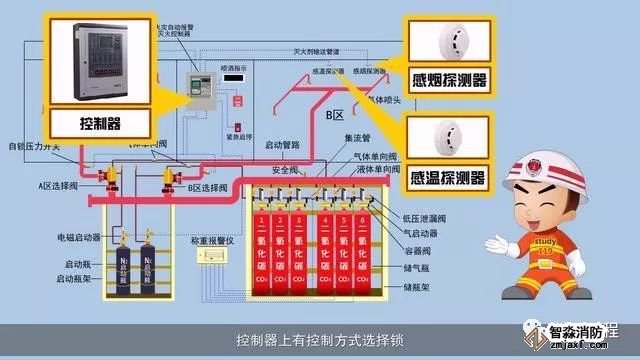

气体灭火系统主要由灭火剂储瓶和瓶头阀、驱动钢瓶和瓶头阀、选择阀（组合分配系统）、自锁压力开关、喷嘴以及气体灭火控制器、感烟火灾探测器、感温火灾探测器、指示发生火灾的火灾声光报警器、指示灭火剂喷放的火灾声光报警器（带有声警报的气体释放灯）、紧急启停按钮、电动装置等组成。通常气体灭火系统的上述设备自成系统。由于气体灭火过程中系统应该执行一系列的动作，因此只有专用气体灭火控制器才具有这一系列的逻辑编程和执行功能。

1、应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号，作为系统的联动触发信号，探测器的组合宜采用感烟火灾探测器和感温火灾探测器。

气体灭火系统防护区域内设置的火灾探测器报警的可靠性非常重要。因此，电子计算机机房和电子信息系统机房等采用气体灭火系统的场所通常设置两种火灾探测器，即感烟火灾探测器和感温火灾探测器组成“与”逻辑作为系统的联动触发信号，这样设置的目的是提高系统动作的可靠性，将误触发率降低至最小。感烟火灾探测器报警，表示有火灾发生，感温火灾探测器报警，表示火灾已经发展到一定程度了，应该启动气体灭火装置实施灭火。对于有人确认火灾的场所，也可采用同一区域内的一只火灾探测器及一只手动报警按钮的报警信号组成“与”逻辑作为联动触发信号。

2、气体灭火控制器在接收到满足联动逻辑关系的首个联动触发信号后，应启动设置在该防护区内的火灾声光警报器，警示处于防护区域内的人员撤离，且联动触发信号应为任一防护区域内设置的感烟火灾探测器、其他类型火灾探测器或手动火灾报警按钮的首次报警信号。

在接收到第二个联动触发信号后，应发出联动控制信号，且联动触发信号应为同一防护区域内与首次报警的火灾探测器或手动火灾报警按钮相邻的感温火灾探测器、火焰探测器或手动火灾报警按钮的报警信号。联动关闭排风机、防火阀、空气调节系统、启动防护区域开口封闭装置，并根据人员安全撤离防护区的需要，延时不大于30s后开启选择阀（组合分配系统）和启动阀，驱动瓶内的气体开启灭火剂储罐瓶头阀，灭火剂喷出实施灭火，同时启动安装在防护区门外的指示灭火剂喷放的火灾声光报警器（带有声警报的气体释放灯）；管道上的自锁压力开关动作，动作信号反馈给气体灭火控制器。

3、联动控制信号应包括下列内容：

1）关闭防护区域的送（排）风机及送（排）风阀门；

2）停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀；

3）联动控制防护区域开口封闭装置的启动，包括关闭防护区域的门、窗；

4）启动气体灭火装置、气体灭火控制器，可设定不大于30s的延迟喷射时间。防止火灾发展迅速，防护区内的人员尚未疏散，感温火灾探测器已经动作，气体灭火控制器按控制逻辑启动了气体灭火装置，影响人员疏散、危及人员生命安全，同时也为人工确认提供一定时间。

4、平时无人工作的防护区，可设置为无延迟的喷射，应在接收到满足联动逻辑关系的首个联动触发信号后按本条第3项规定执行除启动气体灭火装置的联动控制；在接收到第二个联动触发信号后，应启动气体灭火装置。

5、气体灭火防护区出口外上方应设置表示气体喷洒的火灾声光警报器，指示气体释放的声信号应与该保护对象中设置的火灾声警报器的声信号有明显区别，防止气体灭火防护区在气体释放后出现人员误入现象。启动气体灭火装置的同时，应启动设置在防护区入口处表示气体喷洒的火灾声光警报器；组合分配系统应首先开启相应防护区域的选择阀，然后启动气体灭火装置。

1、气体灭火系统的联动触发信号应由火灾报警控制器或消防联动控制器发出。

2、气体灭火系统的联动触发信号和联动控制均应符合以上第二项的要求。

1、在防护区疏散出口的门外应设置气体灭火装置的手动启动和停止按钮，手动启动按钮按下时，气体灭火控制器应执行以上第二项中第3条和第5条规定的联动操作；手动停止按钮按下时，气体灭火控制器应停止正在执行的联动操作。

2、气体灭火控制器上应设置对应于不同防护区的手动启动和停止按钮，手动启动按钮按下时，气体灭火控制器应执行符合以上二项中第3条和第5条规定的联动操作；手动停止按钮按下时，气体灭火控制器应停止正在执行的联动操作。

以上两条规定了气体灭火控制器的手动控制方式的联动控制设计要求。当火灾探测器报警后，现场工作人员应进行火灾确认，在确认火灾后，可通过手动控制按钮（具有电气启动和紧急停止功能）发出手动控制信号，经气体灭火控制器（延时不大于30s）联动开启选择阀（组合分配系统）和启动阀，驱动瓶内的气体开启灭火剂储罐瓶头阀，灭火剂喷出实施灭火，同时启动安装在防护区门外的指示气体喷洒的火灾声光警报器。另外，现场工作人员确认火灾探测器报警信号后，也可通过机械应急操作开关开启选择阀和瓶头阀喷放灭火剂实施灭火。

1、气体灭火控制器直接连接的火灾探测器的报警信号。

2、选择阀的工作信号。

3、压力开关的动作信号。

其手动或自动控制方式的工作状态应在防护区内、外的手动和自动控制状态显示装置上显示，该状态信号应反馈至消防联动控制器。
