T形、回形走道的宜与忌-消防安全疏散原则及应用！

T形走道和回形（环形）走道，是消防安全疏散设计中不可回避的问题，本文阐述基本原则及相关要求：

1、T形走道的每个出口方向，均应能到达安全出口。

2、倒T形走道的疏散形式，应予禁止。

3、特殊形式的T形疏散走道，应严格控制疏散距离。

4、没有安全出口的回形（环形）疏散路线，不应采用。

5、典型错误示例！

6、疏散指示标志和排烟系统的设置要求。

一、T形走道的每个出口方向，均应能到达安全出口：

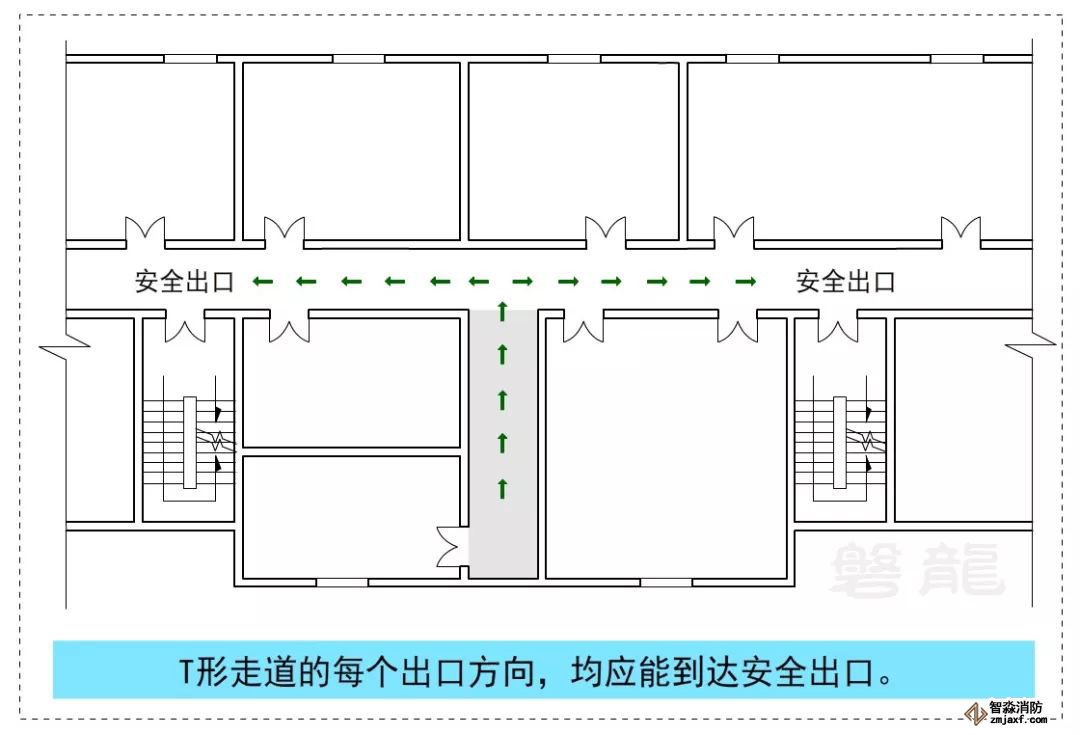

1、图示1所示的T形走道，每个疏散方向均应能到达安全出口：

（图示1）

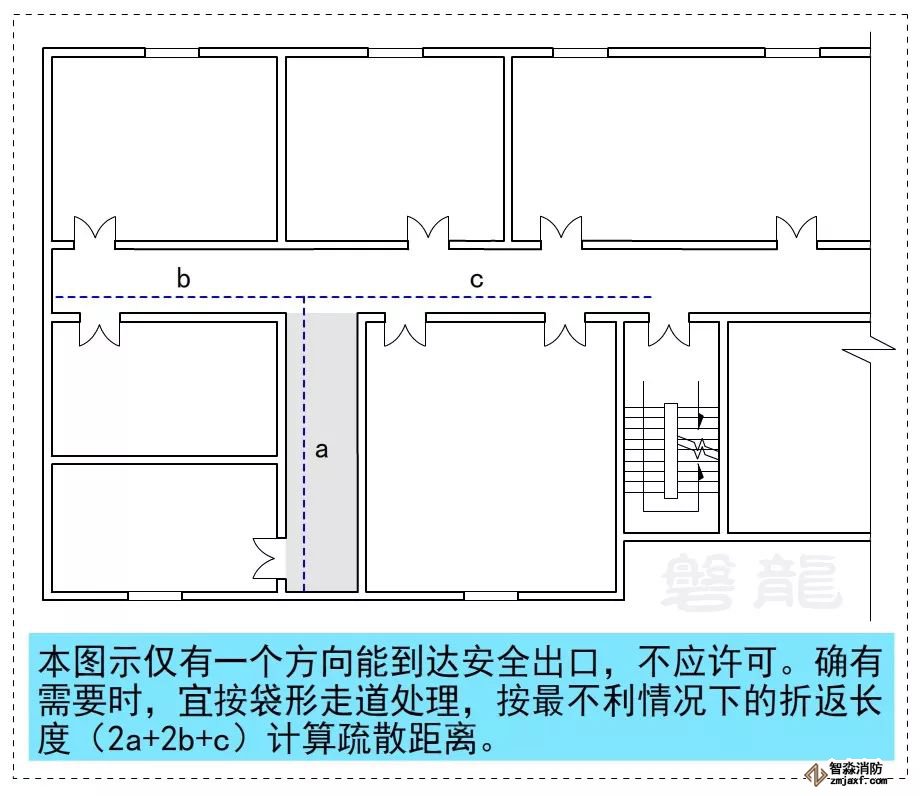

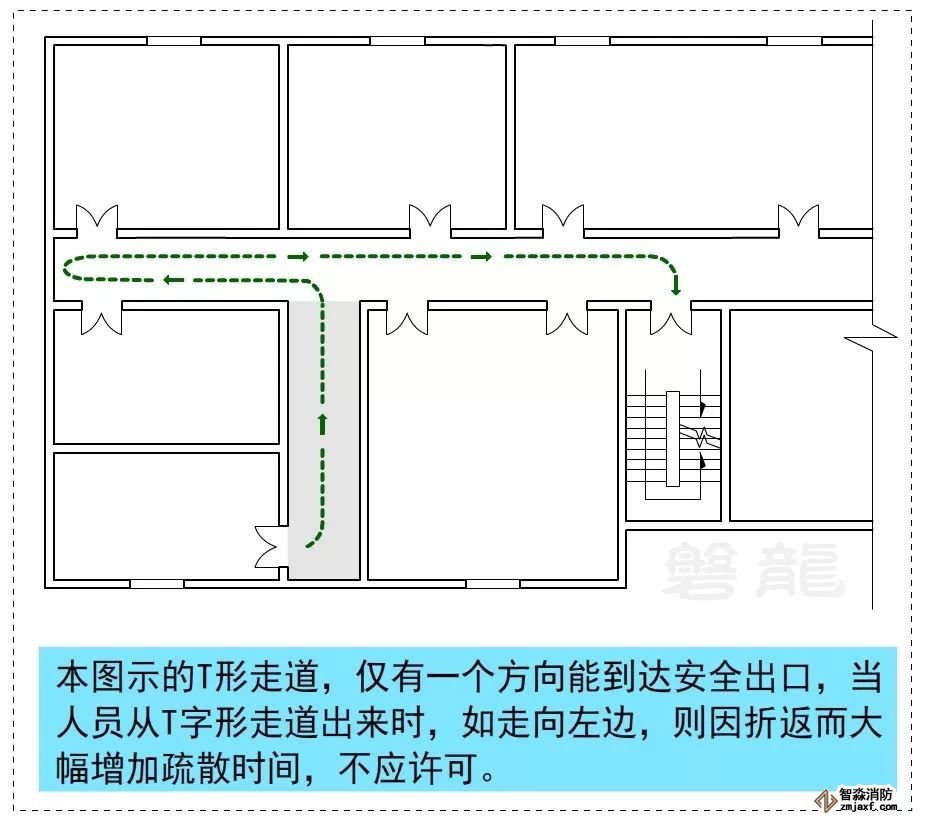

2、图示2所示的T形走道，仅有一个方向能到达安全出口，当人员从T字形走道出来时，如向左边疏散，则因折返而大幅增加疏散时间，不应许可。确有需要时，应按袋形走道处理，并按最不利情况下的折返长度复核安全距离，参见图示3。

（图示2）

（图示3）

注：本图示仅有一个方向能到达安全出口，不应许可。确有需要时，宜按袋形走道处理，按最不利情况下的折返长度（2a+2b+c）计算疏散距离。比如，一二耐火等级的高层教学建筑：（2a+2b+c）≤15m。

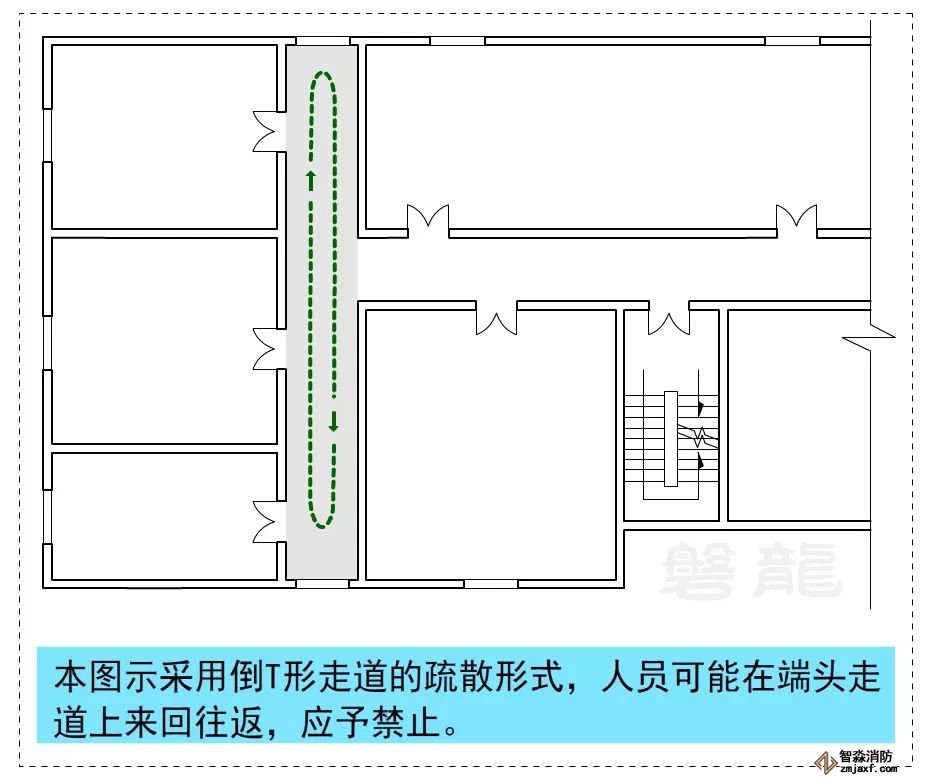

图示4中，出现了倒T形走道的疏散形式，人员可能在端头的走道上来回往返，应予禁止。

（图示4）

三、特殊形式的T形疏散走道，应严格控制疏散距离：

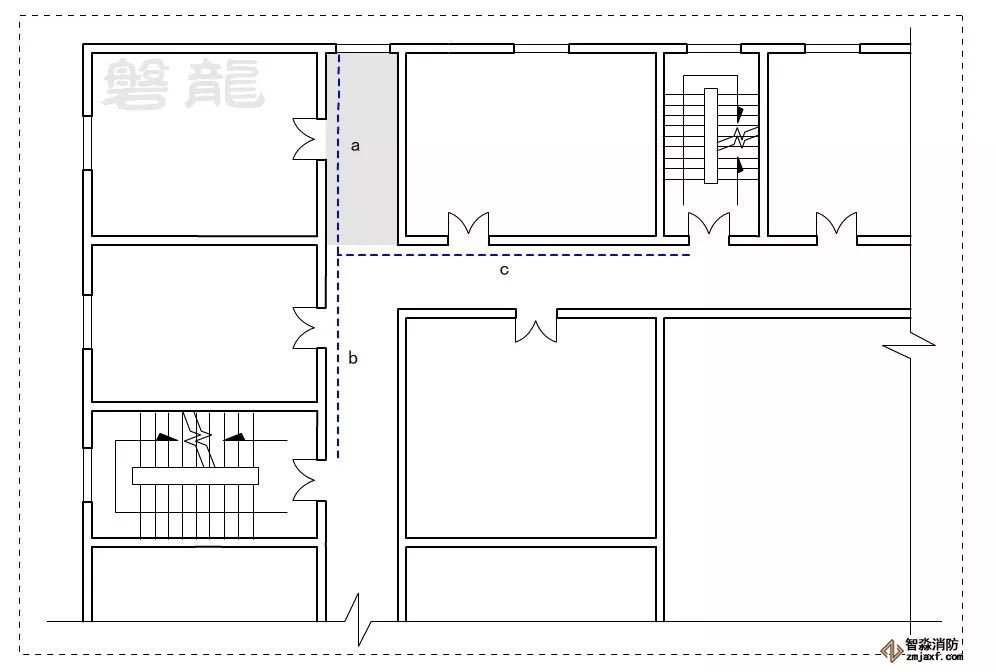

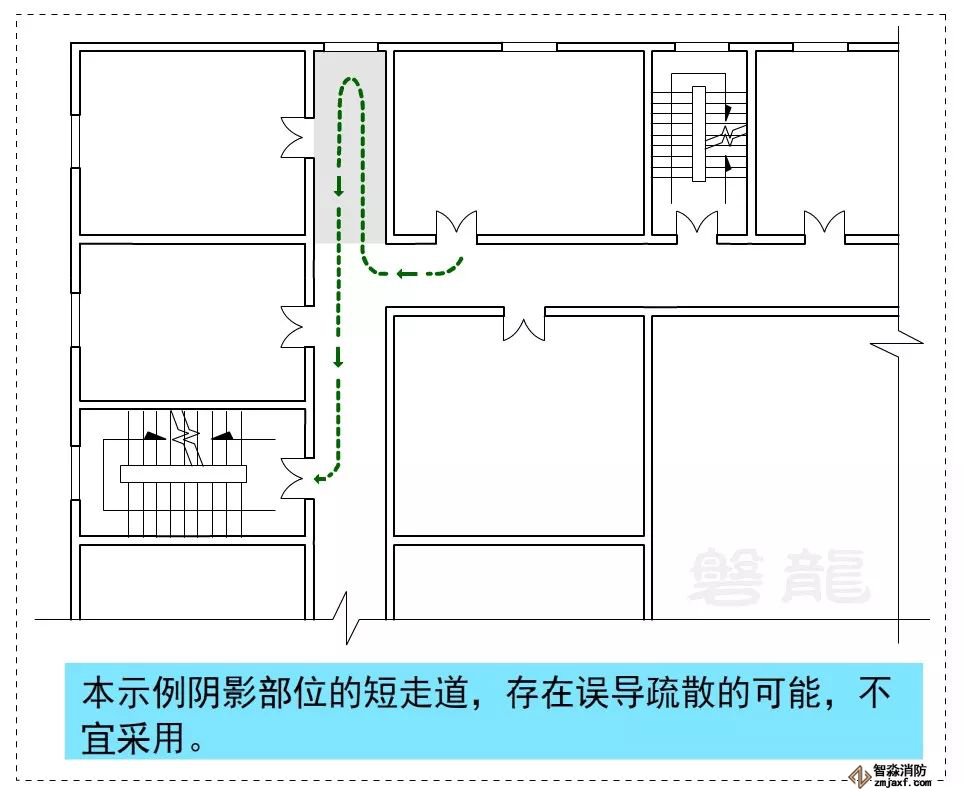

图示5类似的疏散走道，阴影部位的短走道，存在误导疏散的可能，不宜采用。确需采用时，应按直线方向行走的疏散习惯，保证a

注：这种疏散通道的形式较多出现。

（图示5）

（图示6）

注：本图示5、图示6的阴影部位走道，不宜采用。确需采用时，应按直线方向行走的疏散习惯，保证a具体疏散距离要求，应参照《建筑设计防火规范》5.5.17图示2处理，同时参照相关专题“图示修正：丁字形走道-安全疏散方案及应用”处置。

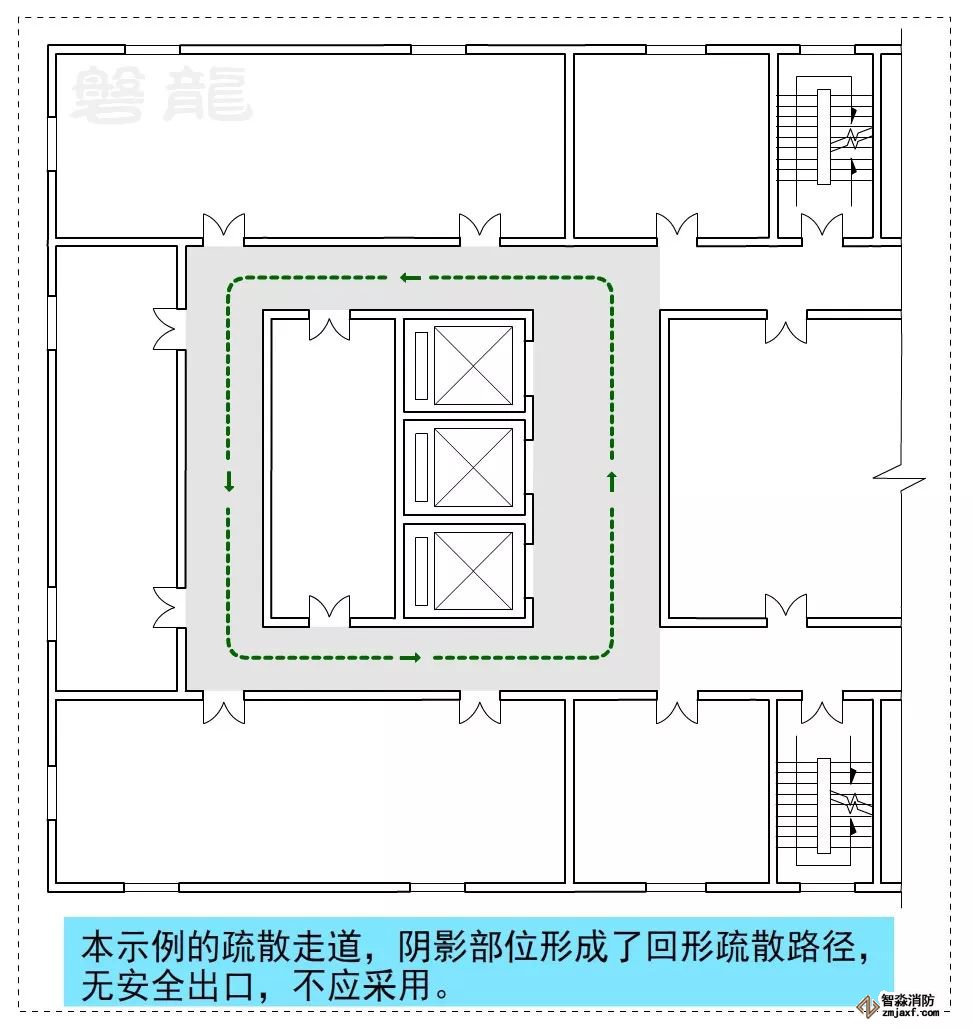

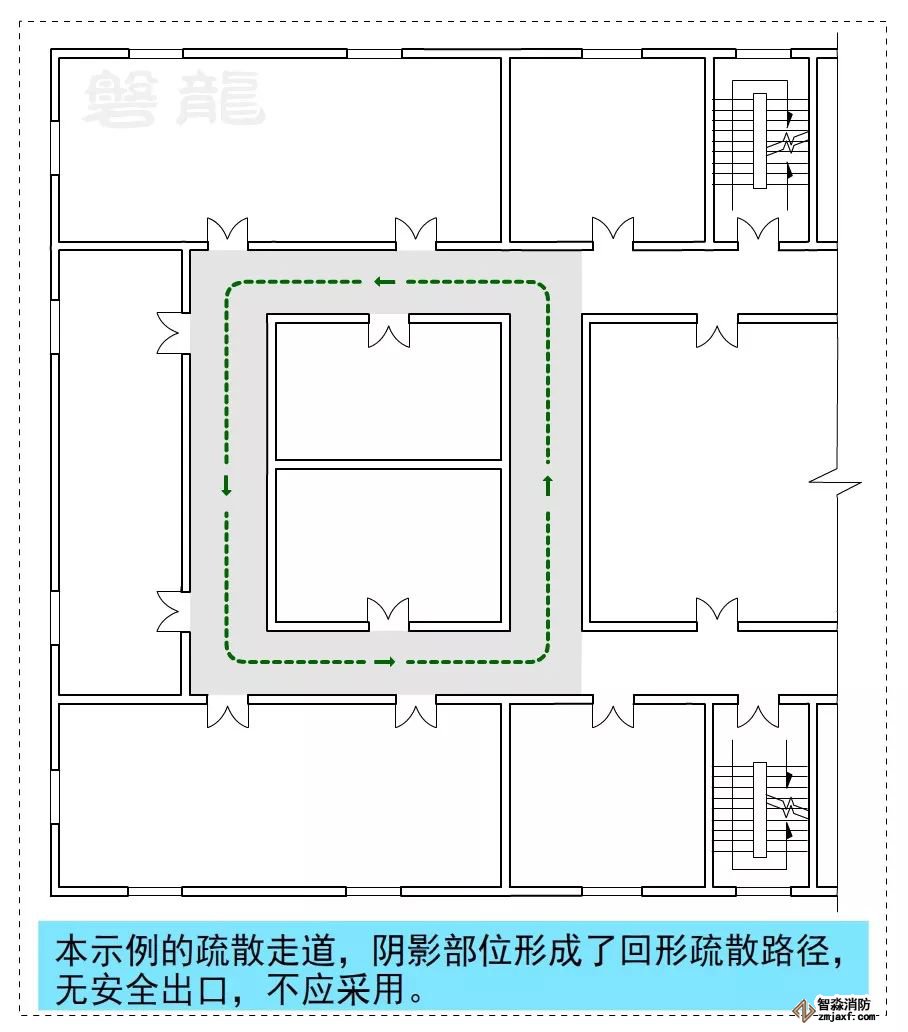

图示7、图示8所示的疏散走道，示例部位形成回形疏散路径，没有安全出口，不应采用。

（图示7）

（图示8）

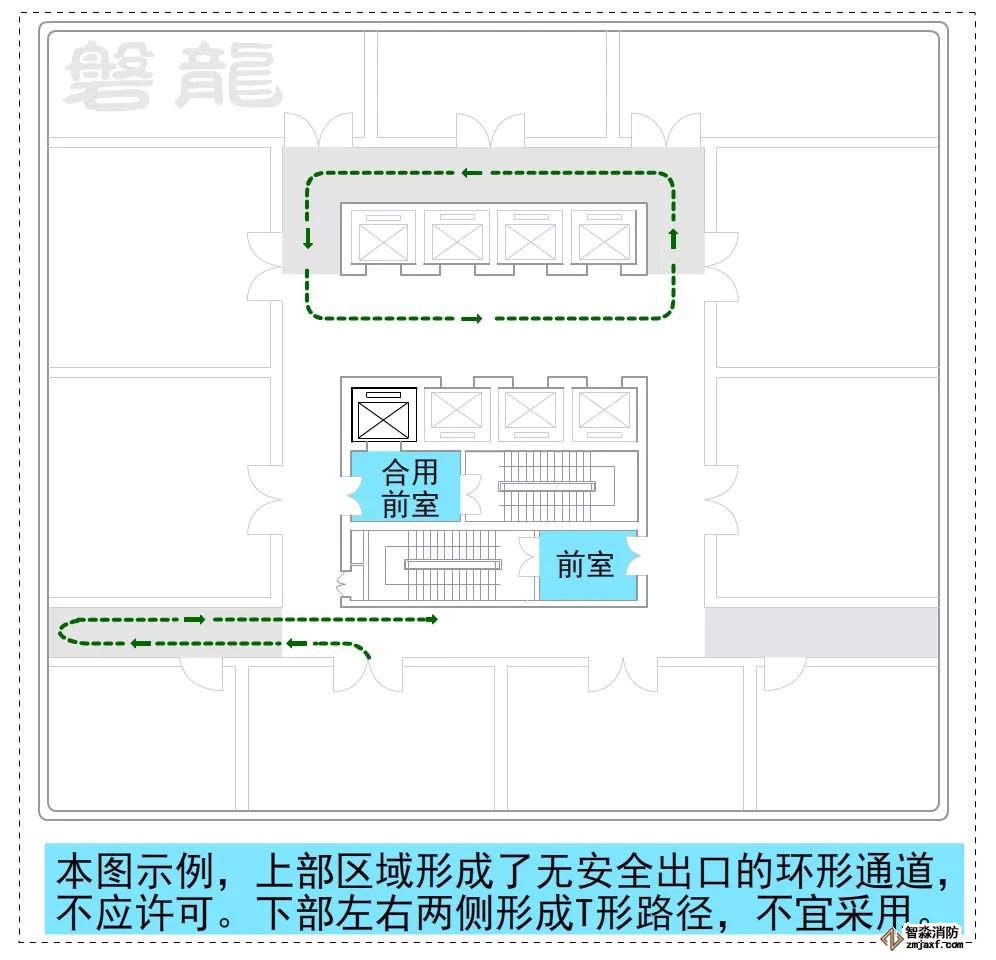

图示9的方案，上部区域形成了无安全出口的环形通道，不应许可。下部左右两侧形成T形路径，不宜采用。

（图示9）

六、疏散指示标志和排烟系统的设置要求：

对于T字形或回形疏散走道，必须辅以正确的疏散指示标志和应急照明系统，对于设置机械排烟系统的疏散走道，排烟口的设置宜使烟流方向与人员疏散方向相反。

1、疏散走道的疏散指示标志设置要求：

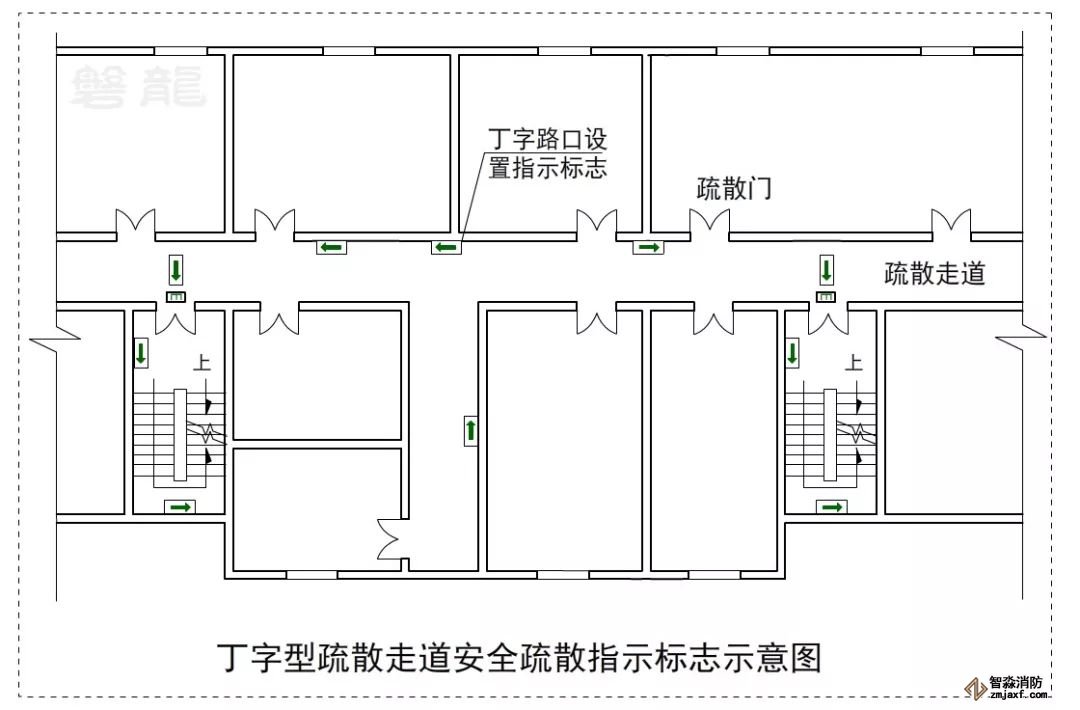

疏散走道的疏散指示标志设置，应与对应的疏散路径相对应，疏散指示标志应指向最近的疏散路径。图示10的丁字形路口，需增设指示标志，指向疏散距离较短的方向：

（图示10）

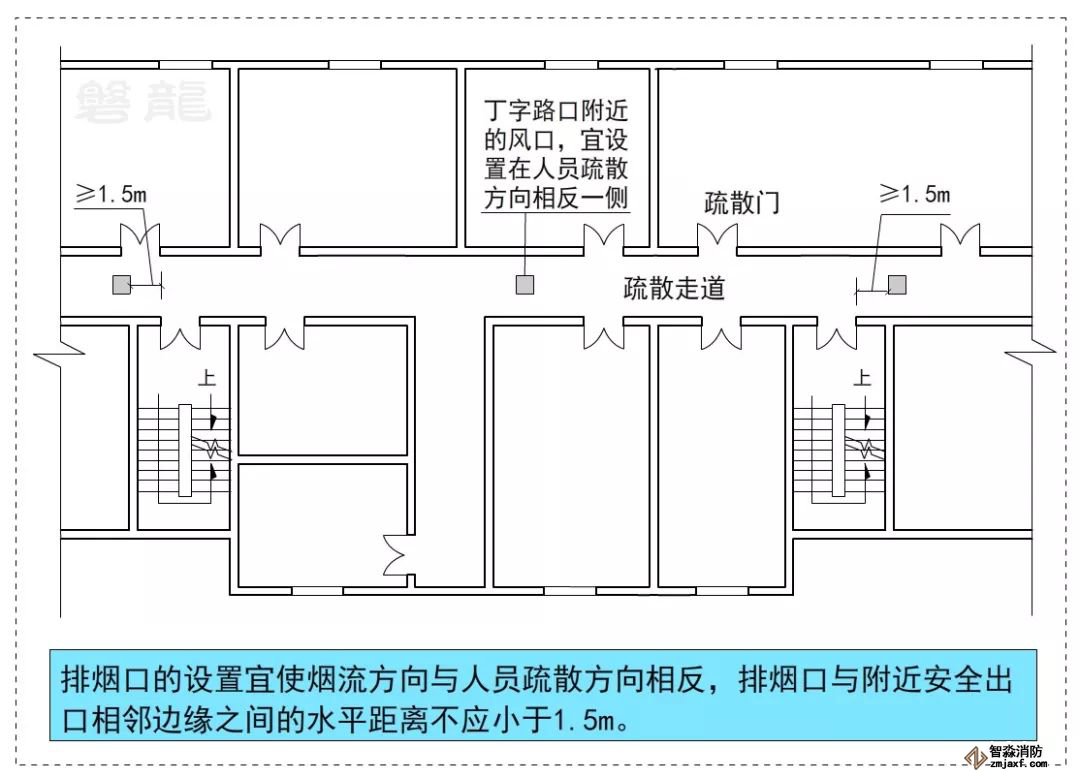

对于设置机械排烟系统的疏散走道，排烟口的设置宜使烟流方向与人员疏散方向相反，排烟口与附近安全出口相邻边缘之间的水平距离不应小于1.5m。图示11的丁字形路口设置的排烟口，应设置在疏散距离较长的一侧，使烟流方向与人员疏散方向相反：

（图示11）
