海湾隔离模块8313、中继模块8321接线方式

文章来源:www.gsthwxf.com作者:海湾消防设备人气:日期:2019-12-30 22:18

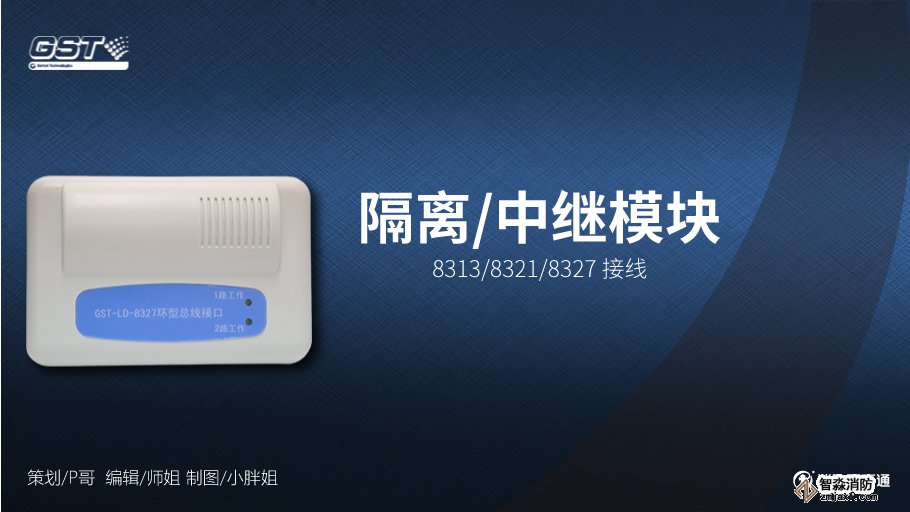

海湾隔离模块8313、中继模块8321接线方式


海湾模块接线

海湾模块接线

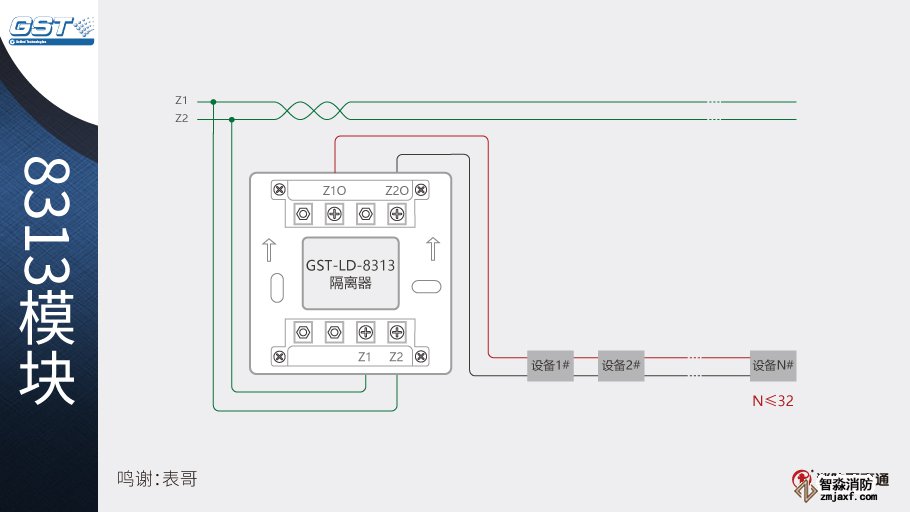

海湾8313模块接线

  1、海湾GST-LD-8313隔离器一般安装在总线的分支处,可直接串联在总线上。

  2、当总线发生故障时,将发生故障的总线部分与整个报警系统隔离开来,以保证系统的其他部分能够正常工作,同时便于确定出发生故障的总线部位。

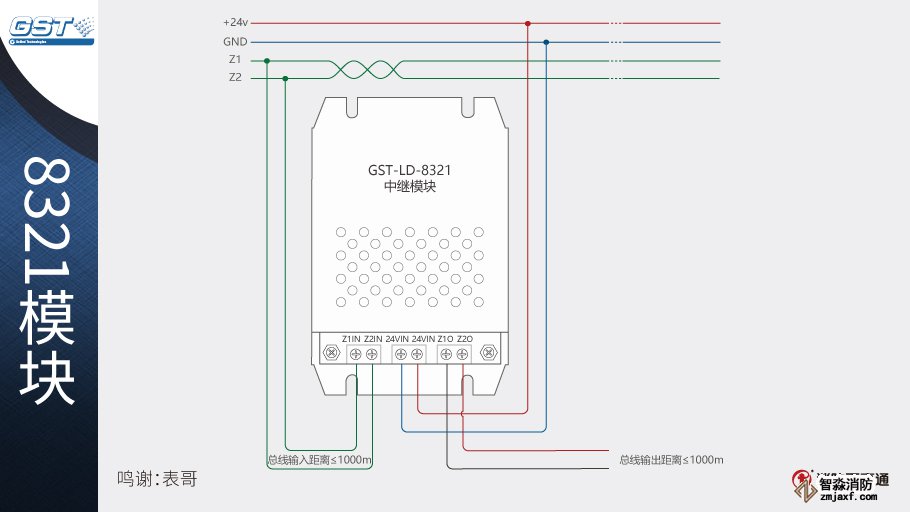

海湾8321模块接线

    海湾GST-LD-8321中继模块主要用于总线处在有比较强的电磁干扰的区域及总线长度超过1000m需要延长总线通讯距离的场合。

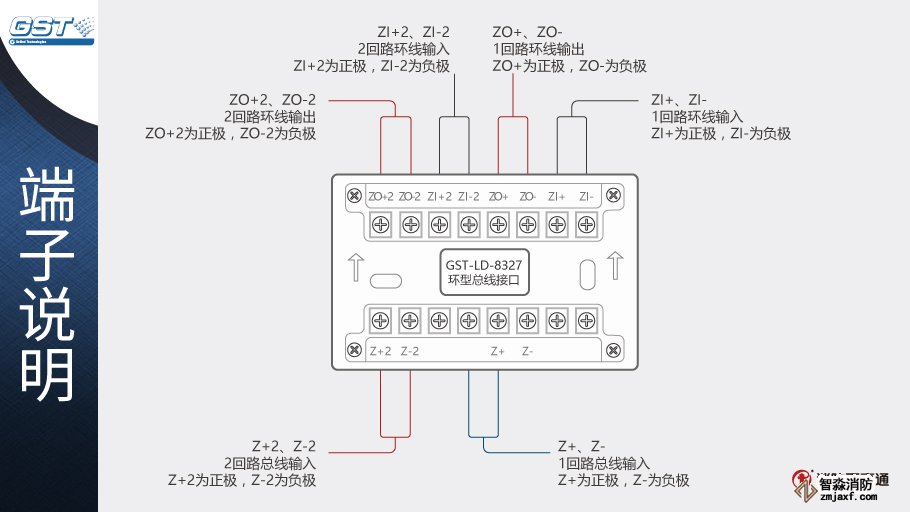

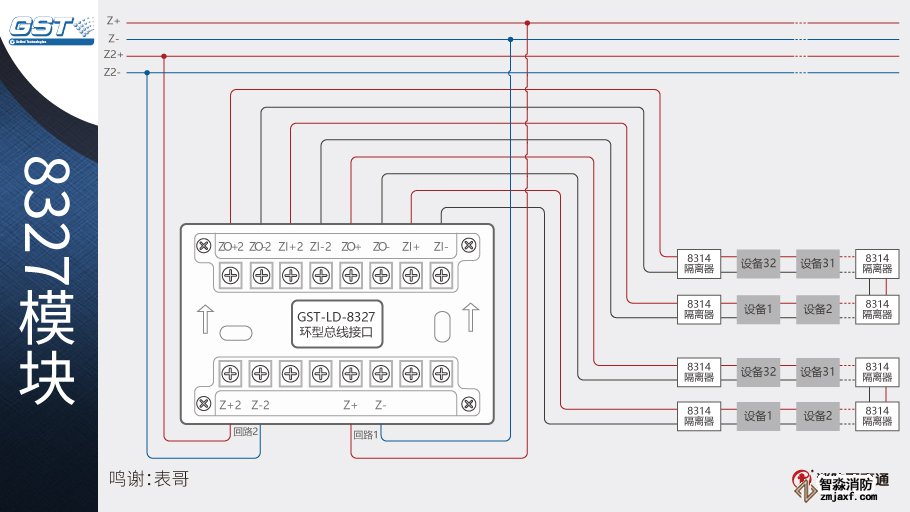

海湾8327模块接线

  1、2个相邻环型隔离器之间不能超过32个设备(支线中的设备也需要计算在内)。

  2、线路故障排除后需通过控制器复位命令复位接口。

海湾模块接线

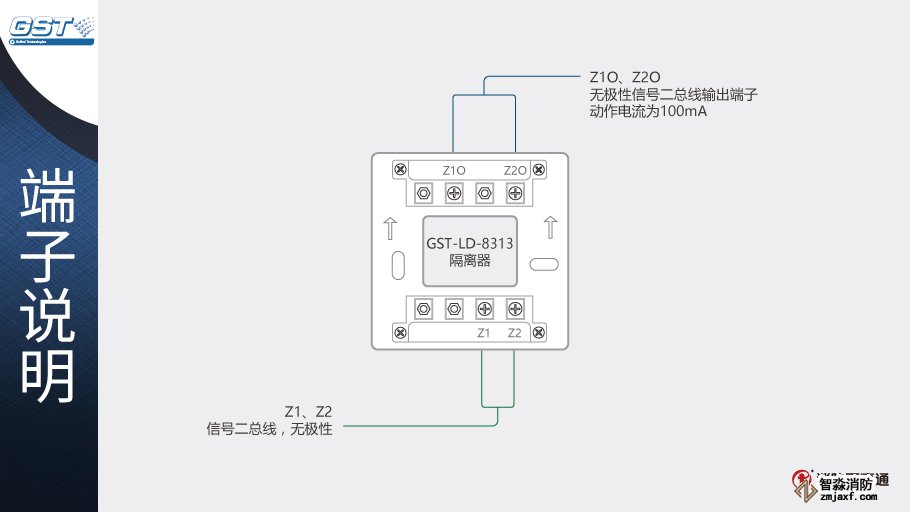

海湾8313模块端子说明

  可选用截面积≥1.0mm²的阻燃RVS双绞线。

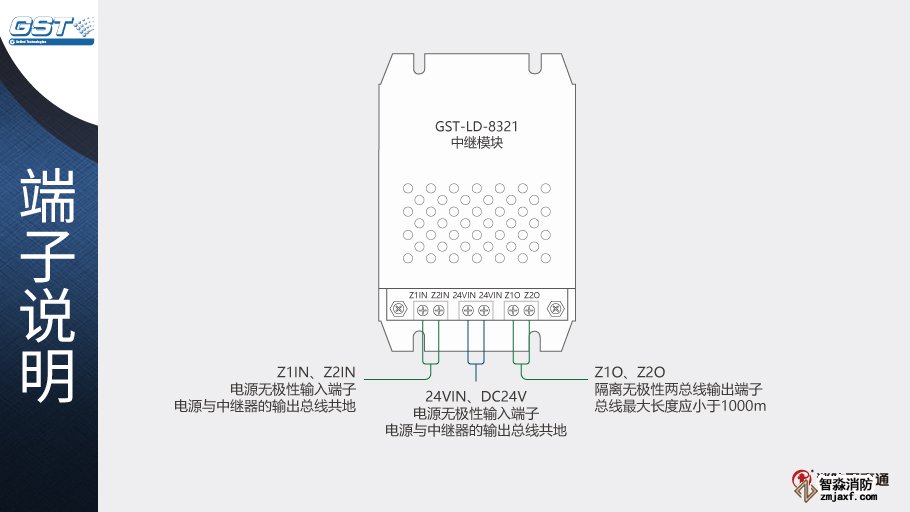

海湾8321模块端子说明

  1、无极性信号二总线采用阻燃RVS双绞线,截面积≥1.0mm2

  2、24V电源线采用阻燃BV线,截面积≥1.5mm2

  1、选用截面积≥1.0mm²的RVS双绞线。

  2、布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置,不能布设在同一穿线管或线槽内。
