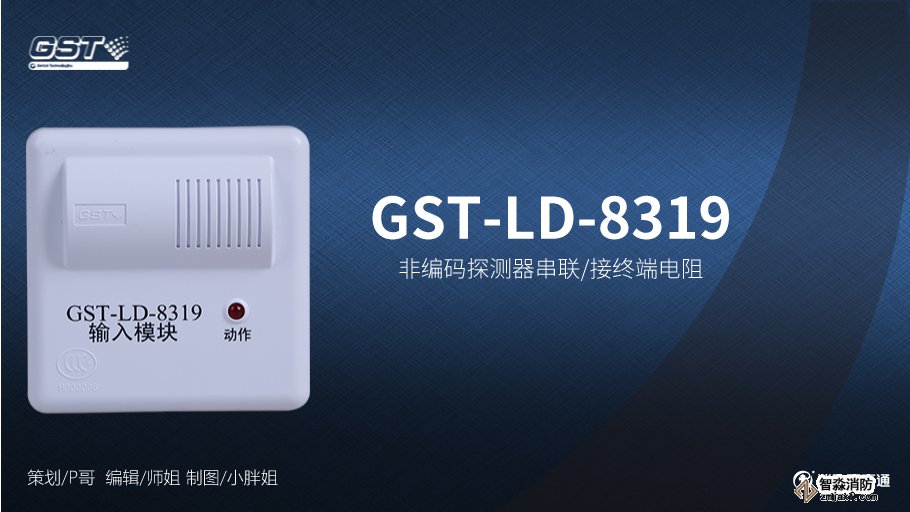

海湾GST-LD-8319输入模块接线方式

文章来源:www.gsthwxf.com作者:海湾消防设备人气:日期:2019-12-30 22:15

海湾GST-LD-8319输入模块接线方式

海湾GST-LD-8319输入模块接线

海湾GST-LD-8319输入模块接线

海湾GST-LD-8319输入模块接线

海湾GST-LD-8319输入模块接线

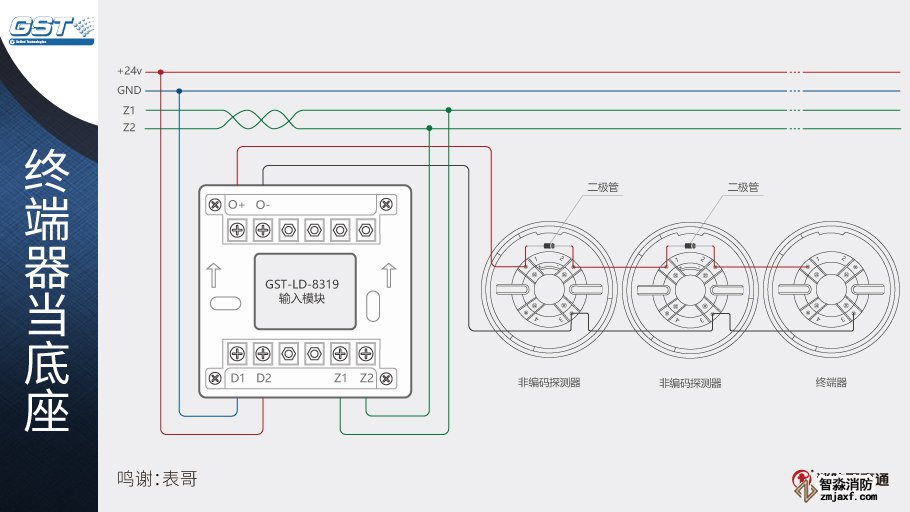

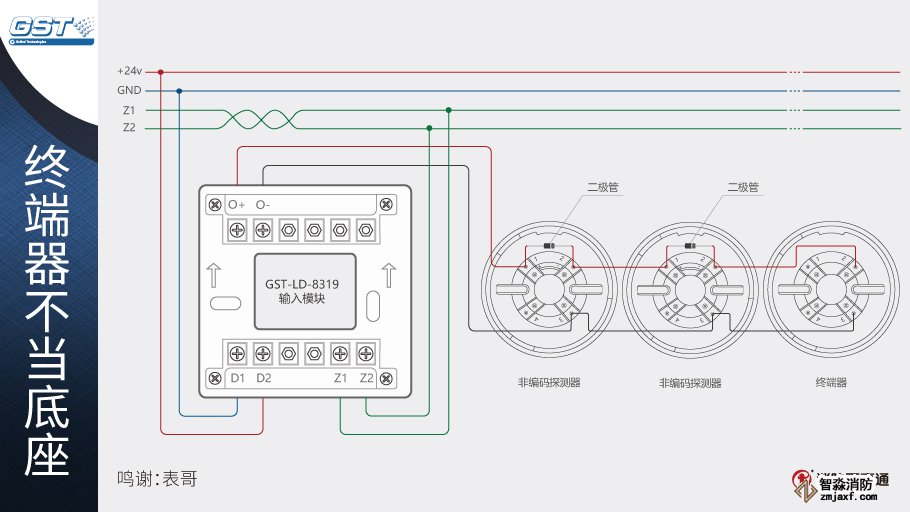

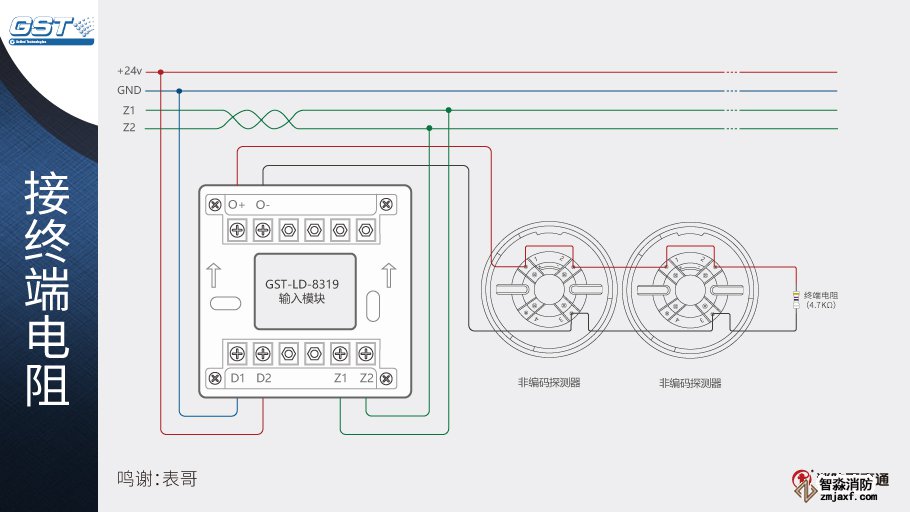

  海湾GST-LD-8319输入模块与非编码探测器串联连接时,探测器的底座上应接二极管1N5819,且输出回路终端必须接GST-LD-8320终端器或GST-LD-8302A,终端器可当探测器底座使用。

海湾GST-LD-8319输入模块接线

海湾GST-LD-8319输入模块接线

海湾GST-LD-8319输入模块接线

海湾GST-LD-8319输入模块接线

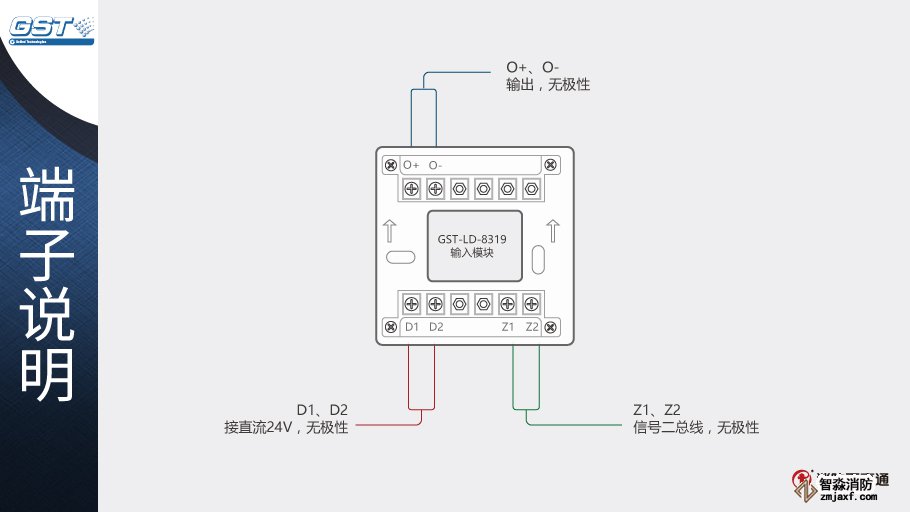

  1、Z1、Z2可选用截面积≥1.0mm2RVS双绞线。

  2、其它线可采用截面积≥1.0mm2的阻燃RV或BRV线。

  3、O-、O+的输出回路线要有明显的颜色区分,且颜色的选配要具有合理性。

  4、布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置,不同布设在同一穿线管或线槽内。
