海湾8306监视模块与防盗探测器的接法

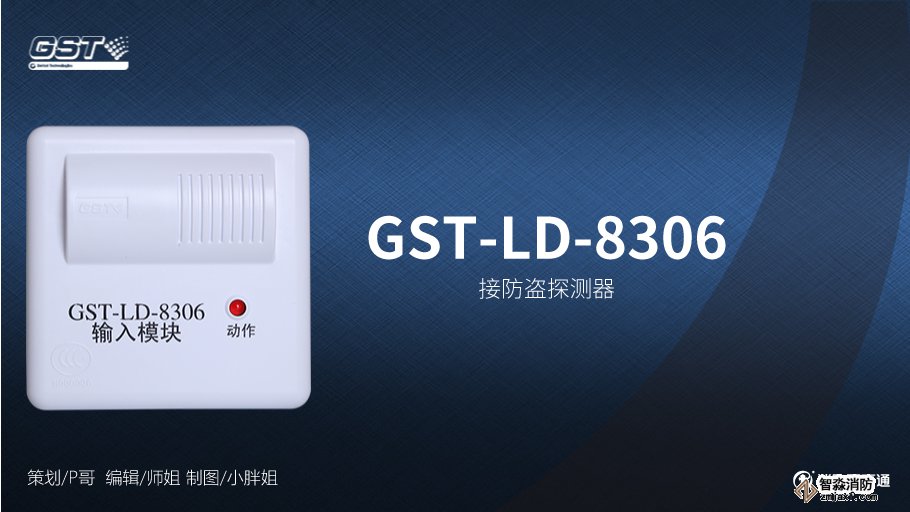

海湾GST-LD-8306输入模块与防盗探测器接

海湾GST-LD-8306输入模块与防盗探测器接

海湾GST-LD-8306输入模块与防盗探测器接

海湾GST-LD-8306输入模块与防盗探测器接

  1、模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个4.7KΩ的终端电阻。

  2、模块输入端如果设置为“常闭检线”状态输入模块输入线末端(远离模块端)必须串联一个4.7KΩ的终端电阻。

海湾GST-LD-8306输入模块与防盗探测器接

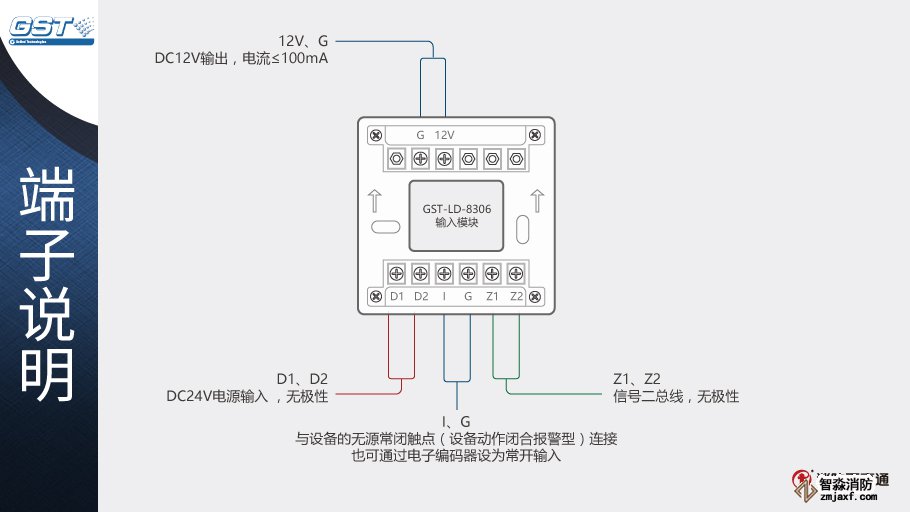

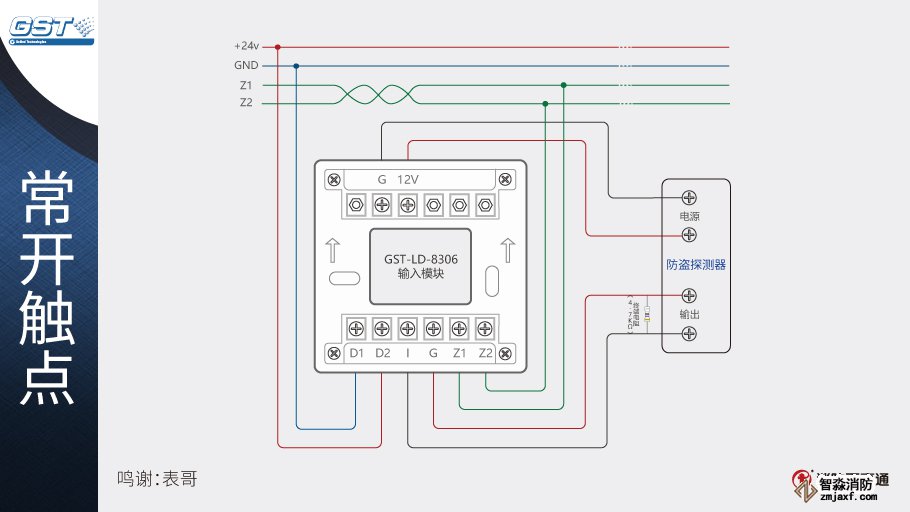

  海湾GST-LD-8306监视模块与火灾报警控制器采用二总线连接,另需二根DC24V电源线,与各类防盗探测器要用四根线连接,一根DC12V,一根地线,二根防盗探测器动作信号线(常开或常闭动作输出)。

海湾GST-LD-8306输入模块与防盗探测器接

海湾GST-LD-8306输入模块与防盗探测器接

  1、信号总线Z1、Z2采用阻燃RVS双绞线,截面积≥1.0mm²。

  2、电源线D1、D2采用阻燃BV线,截面积≥1.5mm²。

  3、G、I、12V采用截面积≥1.0mm²的RV线。
