海湾8305消防广播/扬声器模块设备新旧两种接线方式

文章来源:www.gsthwxf.com作者:海湾消防设备人气:日期:2019-12-30 22:06

海湾8305消防广播/扬声器模块设备新旧两种接线方式

海湾GST-LD-8305模块接线

海湾GST-LD-8305模块接线

海湾GST-LD-8305广播模块接线

海湾GST-LD-8305广播模块接线

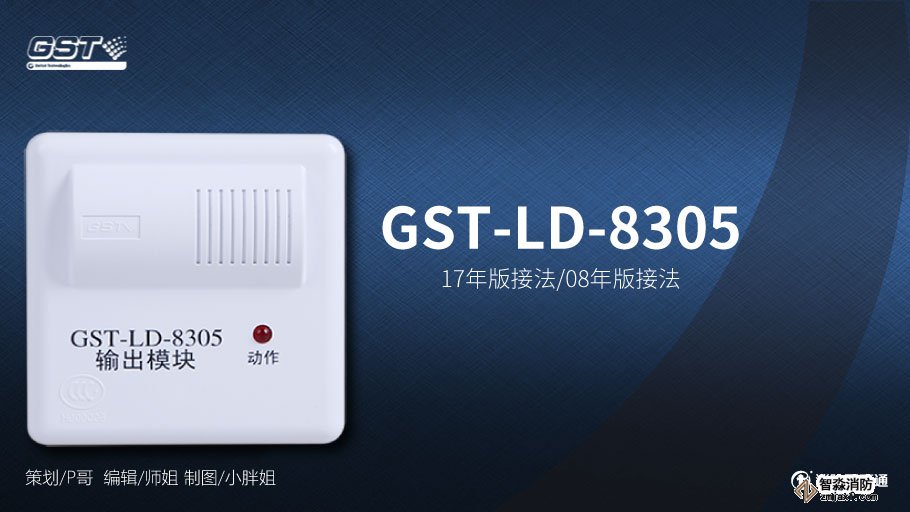

  海湾GST-LD-8305输出模块(广播/扬声器模块)用于总线制消防广播系统中正常广播和消防广播间的切换。模块在切换到消防广播后自回答,并将切换信息传回火灾报警控制器,以表明切换成功。

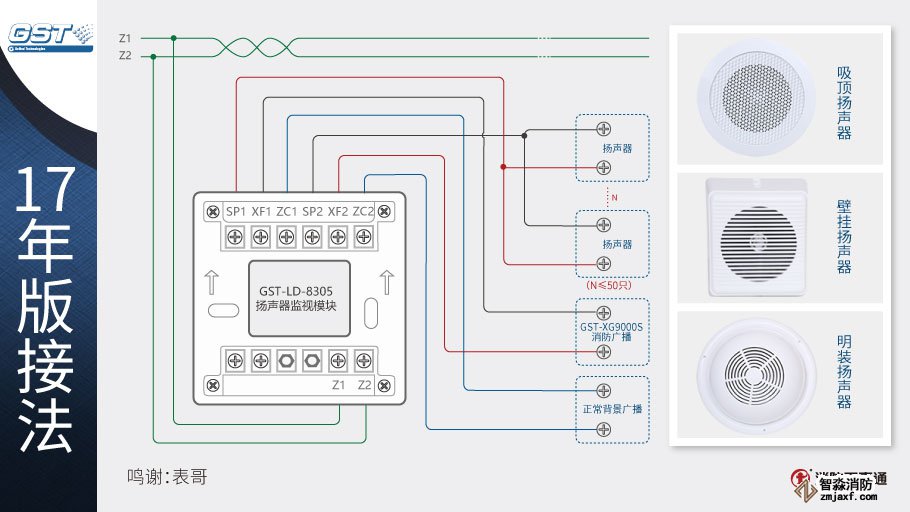

海湾GST-LD-8305广播模块接线

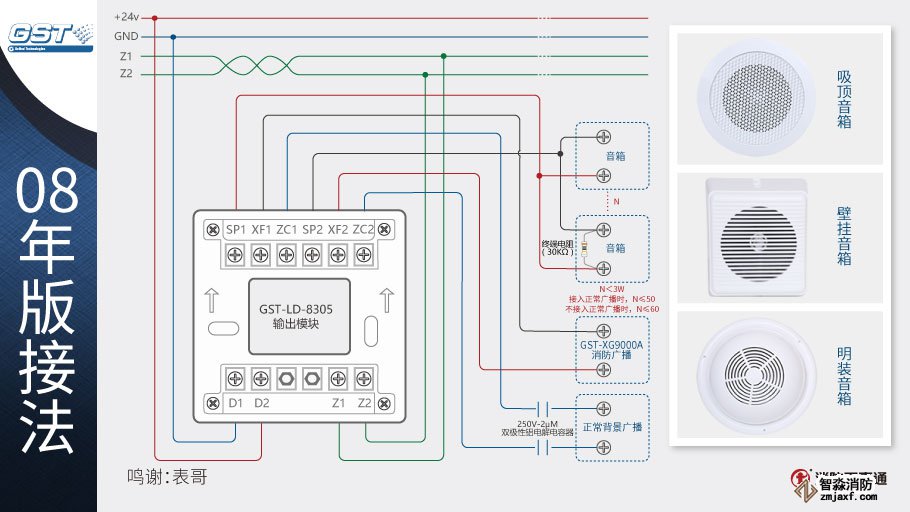

  海湾GST-LD-8305输出模块(广播/扬声器模块)接入正常广播线,需要在正常广播线和GST-LD-8305模块之间串接两个250V-22μF双极性铝电解电容器。

海湾广播GST-LD-8305模块接线

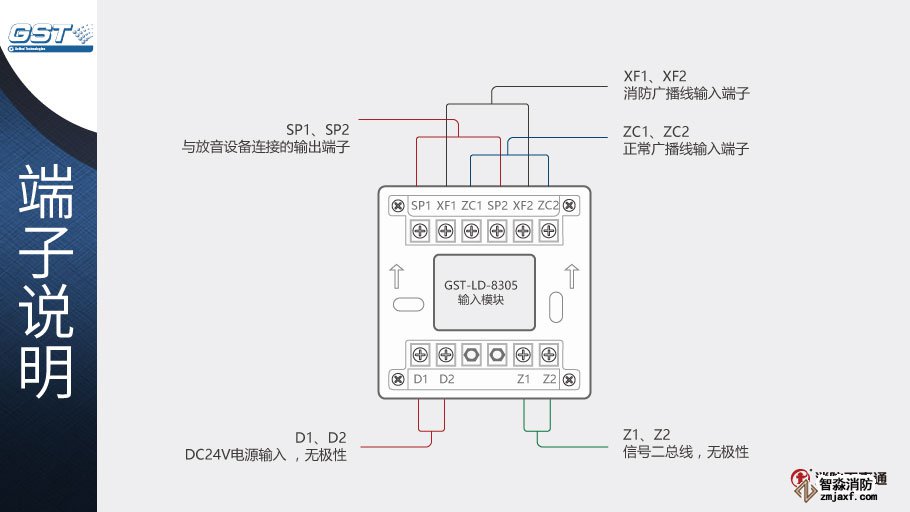

海湾GST-LD-8305模块端子说明

  1、无极性信号二总线采用阻燃RVS双绞线,截面积≥1.0mm²。

  2、DC24V电源二总线采用阻燃BV线,截面积≥1.5mm²。

  3、正常广播线ZC1、ZC2,消防广播线XF1、XF2及放音设备的连接线SP1、SP2均采用阻燃BV线,截面积≥1.0mm²。
