海湾8304消防电话接口模块接线

文章来源:www.gsthwxf.com作者:海湾消防设备人气:日期:2019-12-30 22:04

海湾GST-LD-8304消防电话接口接线

GST-LD-8304消防电话接口接线

GST-LD-8304消防电话接口接线

GST-LD-8304消防电话接口接线

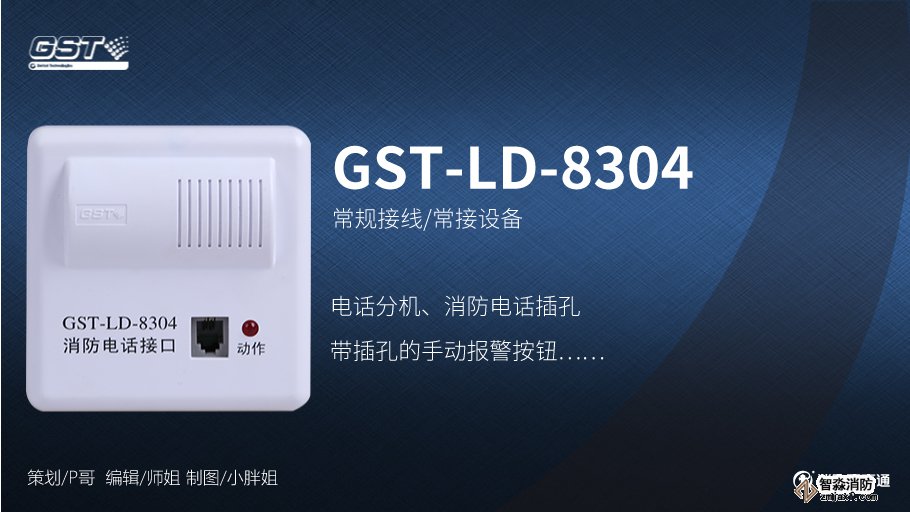

  1、GST-LD-8304消防电话接口主要用于将手提/固定消防电话分机连入总线制消防电话系统。

  2、GST-LD-8304消防电话接口可连接一台固定消防电话分机或最多连接100只消防电话插孔。

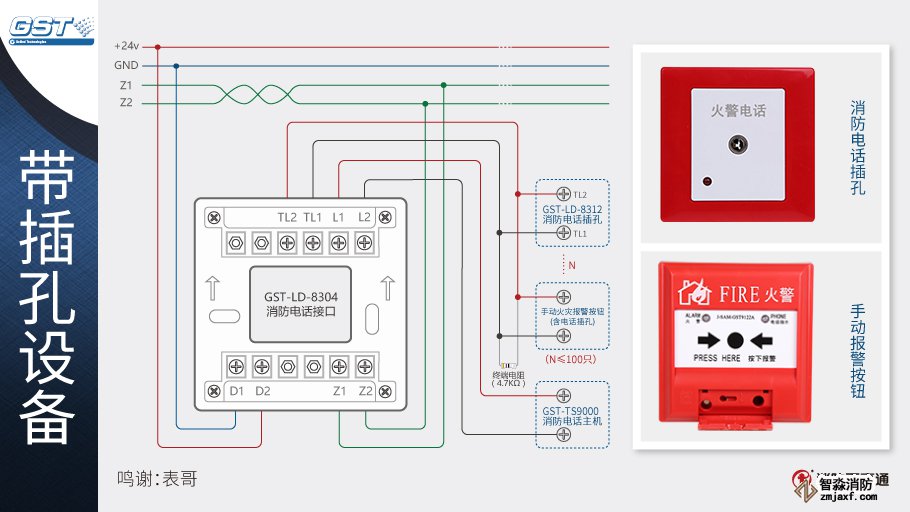

  3、可通过四线水晶头插座直接连接GST-TS-100A固定电话分机,通过连接TL1、TL2端子的电话线连接GST-LD-8312消防电话插孔。多个电话插孔可并接在此电话线上。

GST-LD-8304消防电话接口接线

GST-LD-8304消防电话接口接线

GST-LD-8304消防电话接口接线

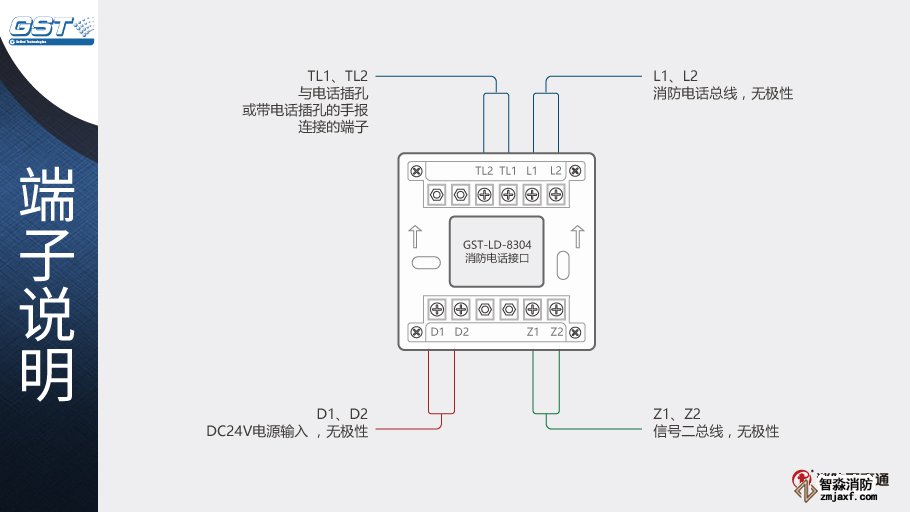

  1、DC24V电源线采用截面积≥1.5mm2的阻燃BV线。

  2、Z1、Z2采用截面积≥1.0mm2的RVS双绞线。

  3、L1、L2、TL1、TL2采用截面积≥1.0mm2的阻燃RVVP屏蔽线。
