多线设备工作原理及故障排查步骤

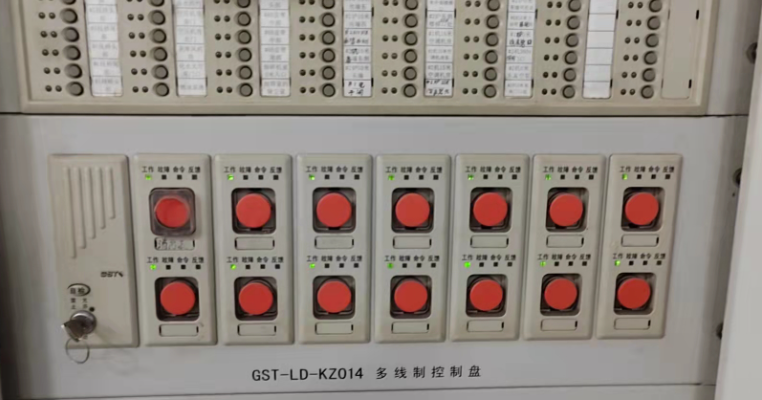

在现代工业生产、通信网络、交通控制以及楼宇自动化等领域，多线设备广泛应用于实现多通道并行处理、冗余保护与复杂信号传输。多线设备通常指能够同时处理多路信号或多条线路的电气、电子或机电装置，例如多路输入/输出模块、配电屏、交换机、光分配器及多通道控制器等。由于其结构复杂、功能多样，掌握多线设备的工作原理与系统化的故障排查方法，对保障系统稳定运行、缩短停机时间并降低维护成本具有重要意义。本文将从多线设备的基本组成与工作原理入手，逐层解析典型类型设备的运行机制，随后给出系统化的故障分类与排查步骤，最后提出预防性维护和诊断建议，以期为工程技术人员提供全面、可操作的参考。

一、多线设备的分类与典型结构

分类概述

• 按功能划分：信号分配类（如光纤分路器、矩阵多路复用器）、控制类（如多通道PLC、DCS I/O 模块）、传输类（如多线缆配线架、多芯电缆系统）与保护类（如配电柜内多路断路器、隔离开关）。

• 按物理介质划分：电气多线（铜缆多芯线束）、光学多线（多模/单模光纤束）、混合型（电力与信号复合电缆）。

• 按拓扑结构划分：并行多路、集中式矩阵/交换式、环网/总线式等。

典型结构要素

• 端子与接线端口：实现多路外接的机械与电气连接，是设备与外部线路的界面。

• 总线/背板：在模块化设备内部承担数据、控制与电源分配的功能，如背板总线、以太网交换背板、CAN 总线等。

• 通道电路：每一路独立或半独立的前端处理电路（包括滤波、放大、隔离、整形），用于信号的采集与驱动。

• 统一控制单元：对各通道进行参数设置、时序调度、故障监测与通信上报，通常为微控制器、PLC 或工业控制计算单元。

• 保护与隔离装置：熔断器、断路器、隔离变压器、光电隔离器与浪涌保护器等，保障不同通道间与外部的电气安全。

• 指示与检测模块：LED 指示灯、电平/电流监测、温度传感器及状态寄存器，便于在线监控与诊断。

二、多线设备的工作原理

信号/电力分配机制
多线设备的首要功能是在保证通道相互独立或按设计关联的前提下实现信号或电力的分配与集中处理。分配实现方式包括主动分配（采用开关矩阵、电子开关或半导体多路复用器）与被动分配（采用分路器、电阻分压、分接变压器等）。在主动分配系统中，控制单元根据逻辑或时间复用策略选择通道连接状态，常用于交换矩阵或多路采样装置；被动分配常用于功率或射频信号的被动分路。

通道隔离与抗干扰
多通道工作意味着通道间可能发生串扰、接地环路或共模干扰。设备通过以下手段实现隔离与抗干扰：

• 物理隔离：保持传输线距离、采用屏蔽层与分隔安装。

• 电气隔离：使用光耦、变压器隔离、隔离放大器及差分信号传输，降低共模干扰影响。

• 滤波与终端匹配：在高频或高速数字通道采用终端匹配与滤波器减少反射与干扰。

• 接地策略：单点接地或等电位连接，根据系统特性选择合适接地方式避免地环路。

同步与时序控制
在多路并行采样或多通道输出场景下，通道间的同步性决定系统性能。常见实现方式：

• 硬件同步：采用单一时钟源或分配低抖动时钟到各通道采样/转换单元。

• 硬件触发：通过触发线和专用触发电路保证通道动作一致。

• 软件校准：在软实时系统中，通过时间戳和缓冲机制进行后期对齐与补偿。

状态监测与故障检测
现代多线设备内置实时监测功能，通过 ADC、温度传感器、电流/电压检测和自检流程对各通道状态进行采集。设备控制器基于阈值比较、统计分析或基于模型的诊断算法生成故障告警并记录异常事件。

三、多线设备常见故障类型

物理连接相关故障

• 接线松动、断线、端子氧化或接触不良导致通路开断或高阻抗接触。

• 接线接错或极性颠倒（尤其在多芯电缆、继电器驱动回路中常见）。

• 光纤折损、污染或连接器不洁导致光学通道衰减恶化。

电源与供电故障

• 总电源中断、局部供电模块失效、冗余电源切换失败。

• 供电噪声、瞬态过电压或欠压导致单通道或控制单元错误复位。

通道间串扰与干扰

• 高频信号在多芯电缆中的串扰、共模干扰或地环路引入误动作或数据误码。

• 外部电磁干扰（EMI）导致敏感通道异常。

控制/通信故障

• 总线通信错误（如以太网、现场总线、CAN）导致通道无法上报或接收控制命令。

• 控制固件异常、配置错误或软件死锁引起通道行为异常。

模块或元件失效

• 放大器、模数转换器（ADC）、开关元件或继电器损坏导致通道失效。

• 保护元件动作（熔断器熔断、断路器跳闸）造成通路断开。

热与环境因素

• 过热引起元器件参数漂移、热保护触发或永久损伤。

• 潮湿、腐蚀或污染导致绝缘性能下降、导电路径短路。

四、系统化故障排查原则与方法论

总体原则

• 安全优先：在查检前确保断电或采取必要的防护措施；遵循电气安全和设备厂商建议。

• 由简到繁、由外到内：先从最容易、最常见的故障点（外部连接、供电、指示灯）排查，再进入内部电路与模块级检查。

• 可重复与可记录：每一步操作应可重复、并做好记录便于后续追溯与分析。

• 并行验证与隔离法：采用替换法（替换可疑模块）、旁路法（隔离某一路）与对比法（健康设备比较）来定位故障。

• 使用合适工具：万用表、示波器、红外测温仪、光功率计、网络协议分析仪等。

故障排查的一般步骤（适用于大多数多线设备）
步骤 0 — 预检查与信息收集

• 收集故障现象描述：包括故障发生时间、环境变化、操作记录、报警日志及历史故障记录。

• 确认影响范围：是否为单通道故障、多通道或整机失效；是否存在连锁故障。

• 检查显而易见的外部问题：外观损伤、烧焦气味、指示灯与报警面板状态。

步骤 1 — 断电/断开并确保安全

• 在需要拆卸或接触内部电路时切断电源，确认无残余电荷或采用适当隔离手段。

• 对现场特殊场景（高压、光纤激光）采取相应安全措施。

步骤 2 — 电源与地检查

• 检查总电源电压、直流供电母线、冗余电源状态与供电指示。

• 用万用表/示波器观察电源纹波、峰值及瞬态，确认电源质量。

• 验证接地与屏蔽连接是否完好、无接地回路问题。

步骤 3 — 物理连接与端子检查

• 检查所有外部接线端子、接头、插拔件、光纤连接器，确认无松动、污染或接线错误。

• 对疑似接触不良的端子，重新拧紧或采用接触清洁处理，必要时更换接线端子。

步骤 4 — 指示与报警信息分析

• 阅读设备日志、报警代码和状态寄存器，结合厂商手册查找故障含义。

• 依据报警优先级决定下一步诊断方向（例如电源异常优先处理）。

步骤 5 — 通道逻辑与通信诊断

• 使用协议分析仪或厂商诊断工具检查总线通信是否正常，是否存在重试、帧校验错误或地址冲突。

• 检查配置参数是否被误改、固件版本是否一致与支持列表匹配。

步骤 6 — 模块替换与旁路测试

• 对可热插拔或模块化设计，采用已知良好模块替换疑似故障模块以验证是否恢复。

• 使用旁路、短接或模拟信号方法排查通道前端或后端问题。

步骤 7 — 信号完整性与时序检查

• 对高速或高精度通道，使用示波器检查信号波形、抖动、上升/下降时间及终端匹配。

• 验证时钟源、触发线与同步机制是否正常；必要时替换外部基准时钟或触发源。

步骤 8 — 元件级检查与修复

• 若定位至电路板或元件级，进行电路图分析、关键节点测量，查找短路、开路或参数漂移元件（电阻、滤波电容、电感、运放等）。

• 对于热损伤或老化元器件，进行更换并验证电路恢复正常。

步骤 9 — 系统回归与长期监控

• 故障排除后，逐步恢复系统并进行回归测试，确认所有通道在设计条件下稳定工作。

• 启用并观察设备的自检与在线监测一段时间，确保无复发迹象。

五、针对若干典型场景的具体排查流程（示例）

单通道无信号（但其他通道正常）

• 检查外部连接与端子；确认输入源或负载正常。

• 查看通道状态指示（LED、状态位），读取错误码。

• 使用万用表/示波器测量通道输入端与通道侧关键节点，判断是前端采集故障还是后端处理故障。

• 在模块化设备中，替换该通道模块或端子模块确认是否恢复；若恢复则更换故障模块并返厂检修。

• 若更换模块无效，则沿数据流方向检查背板总线与控制单元通信。

多通道同时间歇性失效

• 优先检查公用资源：电源、公共时钟、主控制器、背板与系统总线。

• 检查环境因素：温度、湿度、震动与电磁干扰源（如附近大功率设备开关动作）。

• 分析故障时间点与环境/操作事件的关联，是否与运行负荷或外部事件同步。

光纤多路衰减异常

• 使用光功率计测量光链路两端功率，确认衰减是否超标。

• 清洁光纤端面、检查连接器及跳线；检查弯曲半径及机械应力。

• 若局部衰减，逐段测试光纤链路定位问题点并更换故障段。

六、维护、检测与预防性策略

建立设备档案与运行日志

• 记录设备配置、固件版本、接线原理图、维护历史与关键参数基线，便于趋势分析与快速定位。

定期巡检与定量检测

• 定期检查接线端子紧固力、接口清洁度、供电质量、温度分布与通道性能指标（噪声、增益、误码率等）。

• 对关键通道建立基线并进行周期性采样监测，利用阈值和趋势预警可能出现的故障。

冗余设计与快速切换机制

• 在关键应用场景采用电源、通道或设备冗余并实现自动切换，以降低单点故障影响。

• 对冗余策略进行定期验证（例如切换测试）确保备用路径可靠可用。

固件与配置管理

• 统一管理固件升级与配置变更，升级前进行回滚计划与验证测试，避免因版本不兼容导致群体故障。

培训与应急预案

• 对运维人员进行故障诊断培训与安全操作培训，制定明确的应急恢复流程与联系人链路。
