防火门及防火卷帘系统的联动控制设计示意图
文章来源:www.gsthwxf.com作者:海湾消防公司人气:726日期:2020-04-14 09:42:04

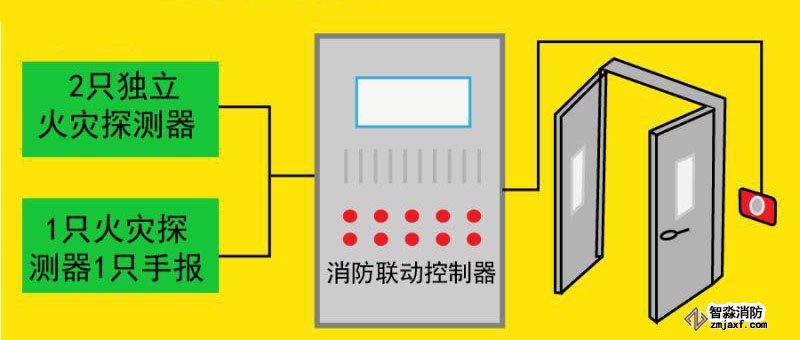

1.防火门系统联动控制设计
(1)应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号,作为常开防火门关闭的联动触发信号,联动触发信号应由火灾报警控制器或消防联动控制器发出,并应由消防联动控制器或防火门监控器联动控制防火门关闭。
(2)疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器。
2.防火卷帘系统联动控制设计
(1)防火卷帘的升降应由防火卷帘控制器控制。

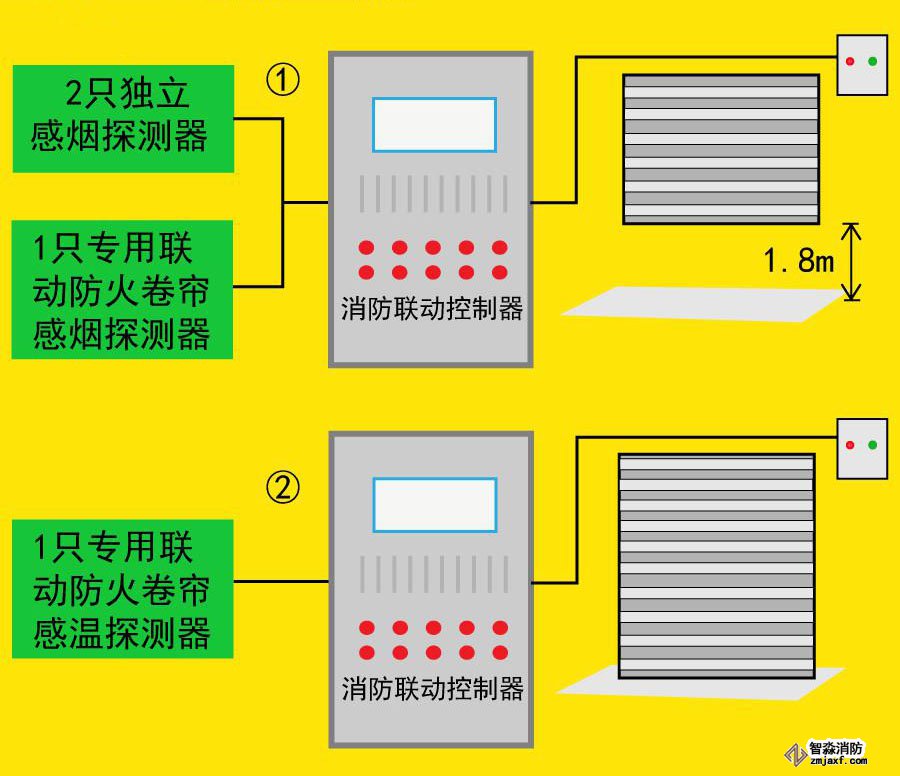

(2)疏散走道设置防火卷帘
①联动控制方式
分2步进行
第1步:防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至距楼板面1.8m处;
第2步:任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面;在卷帘的任一侧距卷帘纵深0.5m~5m内应设置不少于2只专门用于联动防火卷帘的感温火灾探测器。

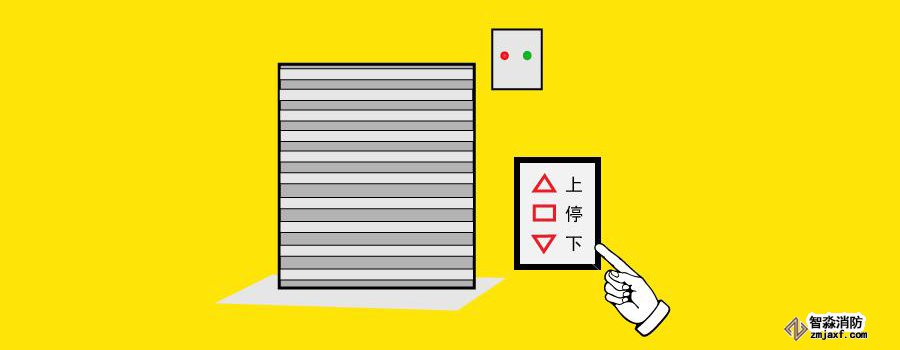

②手动控制方式
应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降。

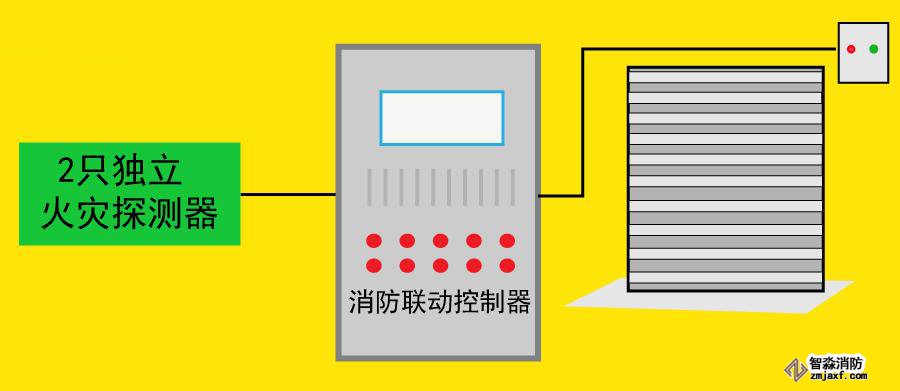

(3)非疏散走道设置防火卷帘
①联动控制方式
应由防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号,作为防火卷帘下降的联动触发信号,并应联动控制防火卷帘直接下降到楼板面。
(3)非疏散走道设置防火卷帘
①联动控制方式
应由防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号,作为防火卷帘下降的联动触发信号,并应联动控制防火卷帘直接下降到楼板面。
②手动控制方式
应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降,并应能在消防控制室内的消防联动控制器上手动控制防火卷帘的降落。
(4)防火卷帘反馈信号
防火卷帘下降至距楼板面1.8m处、下降到楼板面的动作信号和防火卷帘控制器直接连接的感烟、感温火灾探测器的报警信号,应反馈至消防联动控制器。
以上内容是智淼君安(江苏)消防工程技术有限公司所创,剽窃一律删除。http://www.gsthwxf.com/
海湾安全技术有限公司主营:海湾消防报警系统销售报价,消防工程改造,气体灭火、电气火灾安装,售后安装维修,检测,调试,海湾消防网址:http://www.gsthwxf.com/;海湾服务热线:18910580194
