海湾技术|输入输出模块控制电梯迫降接线图

文章来源:www.gsthwxf.com作者:海湾消防公司人气:1613日期:2020-05-18 13:55:33

海湾技术|输入输出模块控制电梯迫降接线图

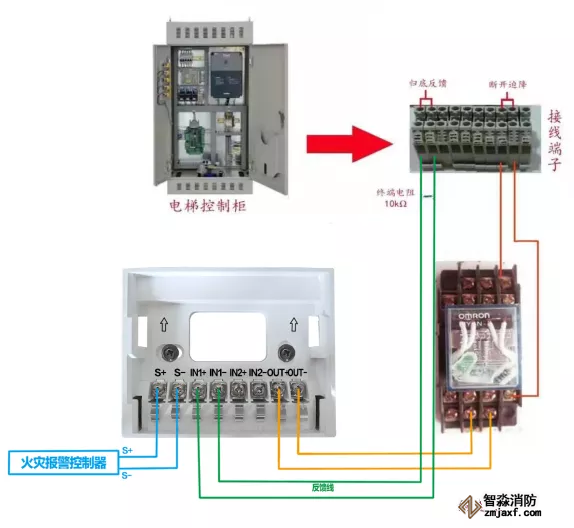

图1 赛科输入输出模块与电梯迫降接线图

 海湾输入输出模块与电梯迫降接线图

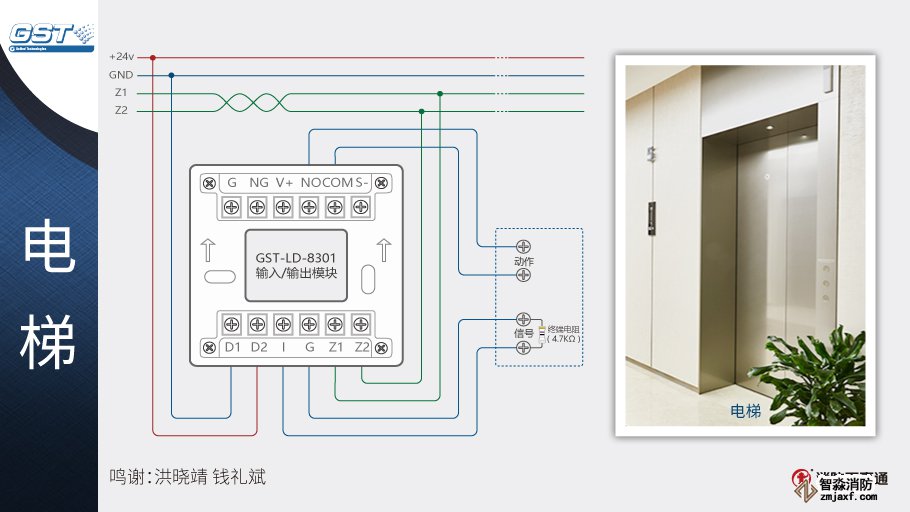

图2 海湾输入输出模块与电梯迫降接线图

很多朋友咨询问电梯迫降怎么接线。其实这类接线图之前也有发布过。今天看到赛科消防安全的输入输出模块与电梯迫降接线图,感觉不错,单独拉出来和大家说一说。

首先,输入输出模块的线是接到电梯控制柜的,电梯控制柜一般在天台电梯房。

其次,电梯迫降一般是需要无源控制信号,所以如果输入输出模块无法提供无源信号,可以增加一个24V继电器。

另外,电梯迫降测试需要注意通知相关人员并做好安全防范,测试时间段电梯应该禁止正常使用。

电梯迫降接线原理:

  当然,不同品牌型号的输入输出模块(也叫控制模块)的具体接线方法不一样,但原理是一致的。

  如上图1,模块动作,模块输出24V电,继电器得电,继电器常开变为常闭,常闭变常开(需要现场确认迫降是闭合迫降还是断开迫降);无源反馈信号接模块输入端,在电梯控制柜端接终端电阻。
