风管、水管防火封堵技术要求及详细做法

文章来源:www.gsthwxf.com作者:海湾消防公司人气:2802日期:2020-05-29 14:38:46

本文主要介绍建筑工程中供暖、通风与空调系统的水管、风管穿越建筑防火分隔构件处贯穿孔口的防火封堵。

一、技术要求

1.建筑防火封堵材料应根据封堵部位的类型、缝隙或开口大小以及耐火性能要求等确定

2.下列烟气严密性要求较高的建筑或场所的防火封堵部位,应采用防烟效果良好的防火封堵组件:

1)旅馆建筑、医疗建筑、用于儿童活动的、用于老年人活动以及其他人员密集或行为能力受限的;

2)电信建筑以及设置精密电子设备的

3.常用于贯穿孔口的防火封堵材料

1)对于环形间隙较小的贯穿孔口,通常指间隙在15~ 50mm的,宜选用柔性有机堵料、防火密封胶、泡沫封堵材料、阻火包带和阻火圈等及其组合

2)对于环形间隙较大的贯穿孔口,一般指间隙大于50mm的,宜选用无机堵料、阻火包、阻火模块、防火封堵板材、阻火包带和阻火圈等及其组合。

4.环形间隙通常宜采用不燃材料矿棉作为背衬材料填塞并覆盖有机防火封堵材料的做法。

作为背衬材料的矿棉,其容重不应低于80kg/m3,熔点不应小于1000 ℃,并应在填塞前将自然状态的矿棉预先压缩不小于30%后再挤入相应的封堵位置。

5.不同防火封堵材料的填塞深度、长度等要求,见《建筑防火封堵应用技术标准 》GB/T51410-2020的规定。

6.阻火圈的燃烧性能、理化性能和耐火性能应符合现行行业标准 《塑料管道阻火圈 》GA 304的规定。

二、贯穿孔口封堵设计

  1. 对于钢管、铜管等熔点不小于1000 ℃的金属管道贯穿防火隔墙、楼板和防火堵时,其贯穿孔口的防火封堵应符合下列规定:

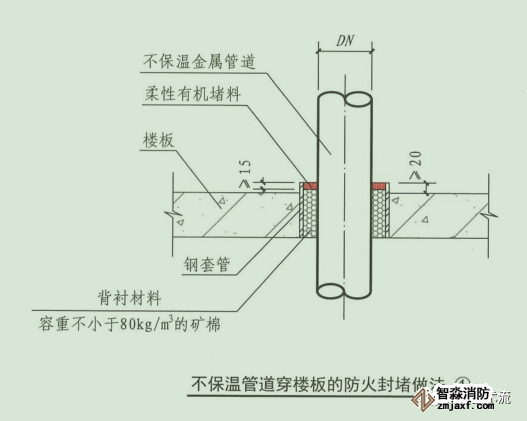

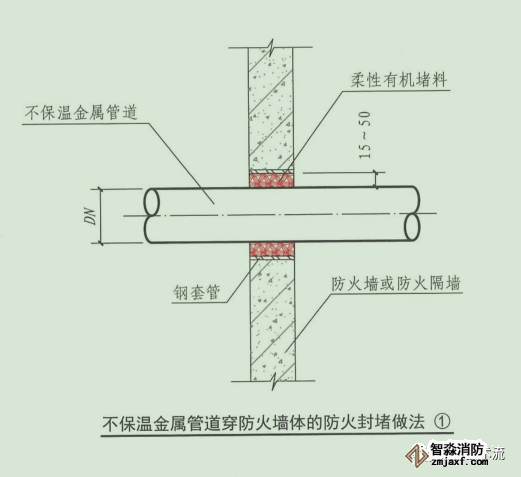

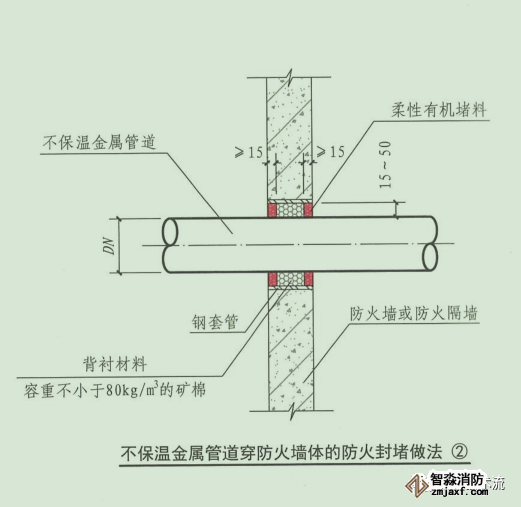

1)当管道外未包覆绝热层时:

  1. 环形间隙应采用无机或有机防火封堵材料封堵;或采用矿棉等背衬材料填塞并覆盖有机防火封堵材料;或采用防火封堵板材封堵,管道与防火封堵板材之间的缝隙填塞有机防火封堵材料

  2. 贯穿部位附近存在可燃物时,被贯穿体两侧长度各不小于1m范围内的管道应采取防火隔热措施.

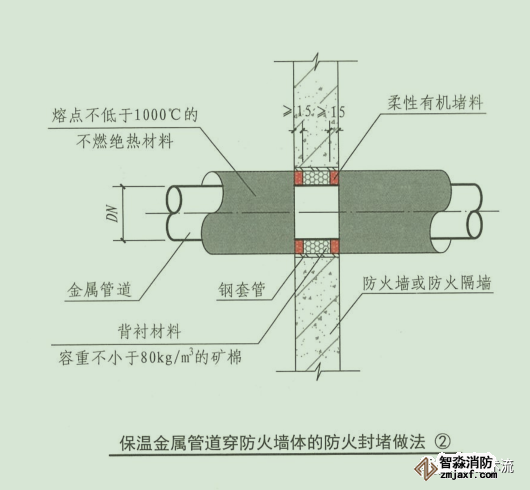

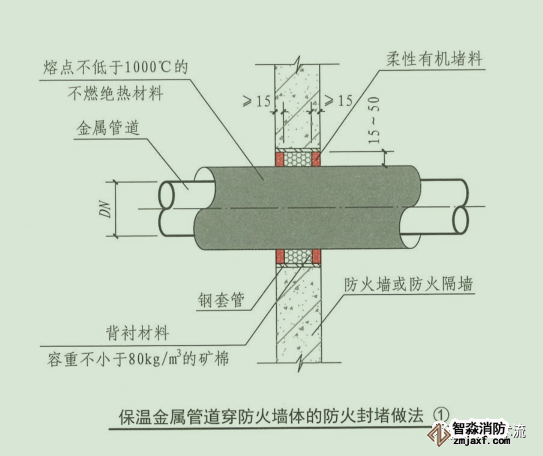

2)对于管道外有绝热层的:

  1. 当绝热层为熔点不小于1000 ℃的不燃材料或贯穿部位未采取绝热措施时,其防火封堵应符合上述本条第1款的规定;

  2. 当不符合本款第1项的规定时,环形间隙应采用矿棉等背衬材料填塞并覆盖膨胀性的防火封堵材料;或采用防火封堵板材封堵,管道与防火封堵板材之间的缝隙填塞膨胀性的防火封堵材料.在竖向贯穿部位的下侧或水平贯穿部位两侧的管道上,还应设置阻火圈或阻火包带。

2.熔点小于1000℃的铝或铝合金等金属管道贯穿防火隔墙、楼板和防火墙时,其贯穿孔口的防火封堵应符合下列规定:

1)当为单根管道贯穿时,环形间隙应采用矿棉等背衬材料填防火封堵材料.并覆盖膨胀性的防火封堵材料;对于公称尺寸大于50mm的管道,在竖向贯穿部位的下侧或水平贯穿部位两侧的管道还应设阻火圈或阻火包带。

2)当为多根管道贯穿时,应符合本条第1款的规定;或采用防火封堵板材封堵,管道与防火封堵板材之间的缝隙填塞膨胀性的防火封堵材料,每根管道均应设阻火圈或阻火包带。

3)当无绝热层管道贯穿部位附近存在可燃物时,被贯穿体两侧长度各不小于 1m范围内的管道还应采取防火隔热措施。

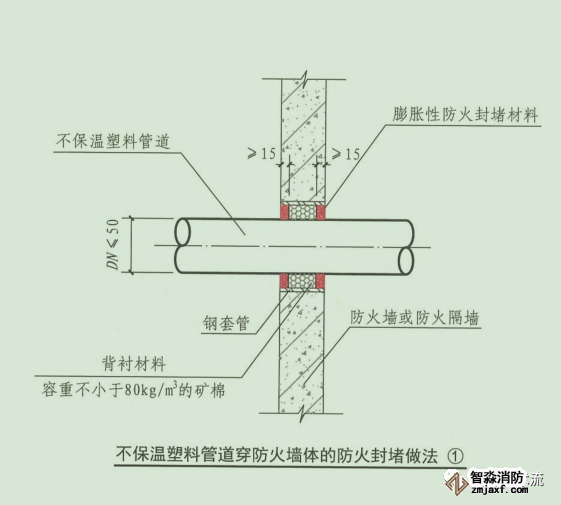

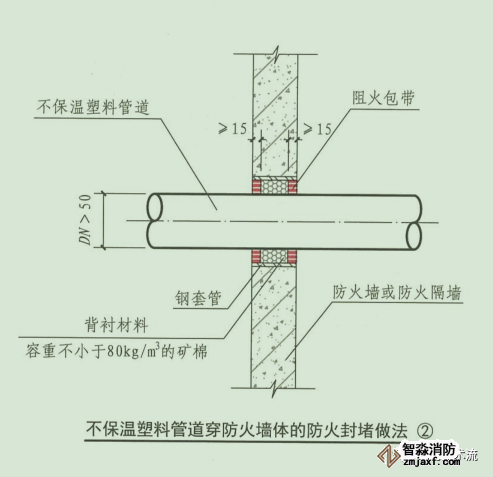

3.塑料管道贯穿防火隔墙、楼板和防火墙时,贯穿孔口的环形间隙应采用矿棉等背衬材料填塞并覆盖膨胀性的防火封堵材料;或采用防火封堵板材封堵,管道与防火封堵板材之间的缝隙填塞膨胀性的防火封堵材料.对于公称尺寸大于 50mm的管道,还应在竖向贯穿部位的下侧或水平贯穿部位两侧的管道上设置阻火圈或阻火包带。

4.耐火风管贯穿部位的环形间隙宜采用弹性防火封堵材料封堵;或采用矿棉等背衬材料填塞并覆盖弹性防火封堵材料;或采用防火封堵板材封堵,风管与防火封堵板材之间的缝隙填塞弹性防火封堵材料。

5.管道井、管沟、管窿防火分隔处的封堵应采用矿棉等背衬材料填塞并覆盖有机防火封堵材料;或采用防火封堵板材封堵,管道与防火封堵板材之间的缝隙填塞有机防火封堵材料。

6.多种不同贯穿物混合穿越被贯穿体时,其防火封堵应分别符合《建筑防火封堵应用技术标准》GB/T 51410-2020 相应类型贯穿孔口的有关防火封堵要求。

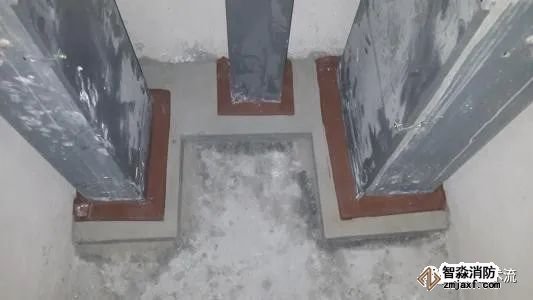

图示参考
