海湾广播分配盘GST-GBFB-200/MP3安装端子接线图



一、结构特征、安装与布线

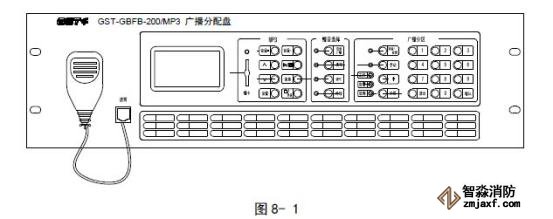

GST-GBFB-200/MP3 广播分配盘外形及结构示意图如图8-1。

GST-GBFB-200/MP3广播分配盘外形结构示意图

                                GST-GBFB-200/MP3广播分配盘外形结构示意图

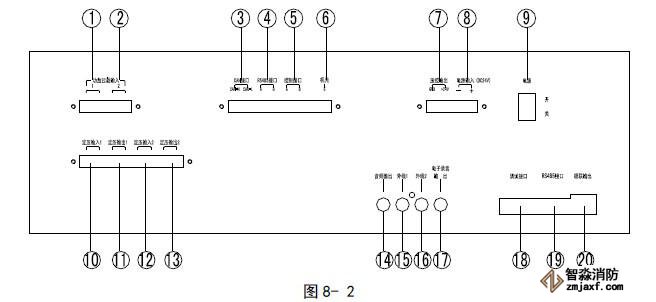

本广播分配盘采用标准插盘结构安装,后部示意图如图8-2。

GST-GBFB-200/MP3广播分配盘采用标准插盘后部示意图GST-GBFB-200/MP3广播分配盘采用标准插盘后部示意图



其中系统内部接线:

○1 功放过载输入1:与第1 路功放的故障输出相连接。

○2 功放过载输入2:与第2 路功放的故障输出相连接。

○3 ○4 ○19 RS485 接口:与RS485 总线通信的消防控制器相连,用于与消防控制器通信的通信。

○5 控制接口:预留接口。

○6 机壳地:用于与大地相连。

○7 遥控输出:与功率放大器遥控端子相连。用于应急广播时强行启动功率放大器。

○8 电源输入:本机DC24V 电源接入端子。

○9 电源开关:开关机器使用。

○10 ○11 ○12 ○13 功放定压输入1~4:第1、2、3、4 路功率放大器音频接入端子。

○14 音频输出:与功率放大器音频输入口相接,作为功率放大器的音源输入。

○15 外线1:音频信号输入接口。连接外置音源信号,如CD、DVD 等。

○16 外线2:音频信号输入接口。外置正常广播音源输入。

○17 电子录音机输出:电子录音机信息输出接口。

○18 调试接口:ISP 程序升级接口,厂家留用。

○20 级联输出接口:控制信号(输出线)。该控制线与功率放大器级联,用于想功率放大器传递话筒监听静音及自检信号。

布线要求:定压输出线采用阻燃RV 线,截面积≥1.0mm2。最大传输距离1500米。
