海湾手动报警按钮防雨罩和立柱使用说明
文章来源：www.gsthwxf.com作者：海湾消防公司人气：2218日期：2019-05-03 08:34:46
海湾常用防爆场合的手动报警按钮型号有J-SAF-GST9211（Ex）和J-SAM-GST9116。海湾防爆手动按钮在室外安装时可采用立柱和壁挂安装两种形式，本文将介绍两种海湾防爆手报按钮室外安装配套型号及示意图。
1、J-SAF-GST9211（Ex）手动报警按钮室外立柱安装配套产品：LZ10001型防雨罩与LZ1000型立柱；壁挂安装时配套产品：LZ10002型防雨罩。

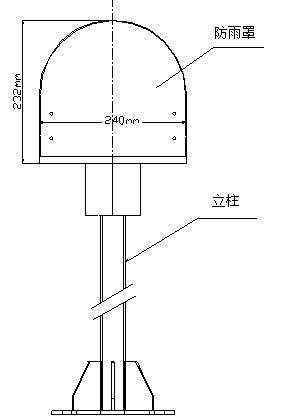

LZ10001型防雨罩与LZ1000型立柱配套安装示意图如图所示

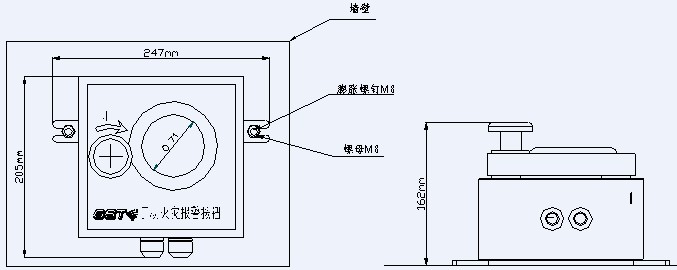

LZ10002型防雨罩采用壁挂式安装，防护等级IP65，其外型尺寸及安装示意图如图所示
2、J-SAM-GST9116手动报警按钮室外立柱安装配套产品：LZ10011型防雨罩与LZ1001型立柱；壁挂安装时配套产品：LZ10011型防雨罩。

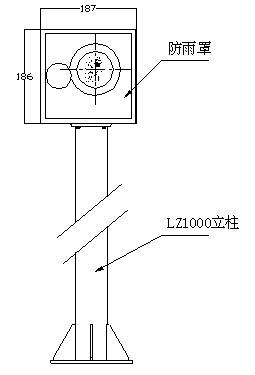

LZ10011型防雨罩与LZ1001型立柱配套安装示意图如图所示

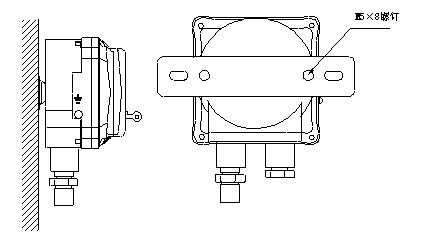

壁挂安装方式示意图如图所示
以上内容是智淼君安（江苏）消防工程技术有限公司所创，剽窃一律删除。http://www.gsthwxf.com/
海湾安全技术有限公司主营：海湾消防报警系统销售报价,消防工程改造，气体灭火、电气火灾安装,售后安装维修,检测,调试,海湾消防网址：http://www.gsthwxf.com/；海湾服务热线：18910580194
