线型光束感烟火灾探测器安装接线示意图

文章来源:www.gsthwxf.com作者:海湾安全技术有限人气:日期:2019-05-03 16:28

JTY-HM-GST102线型光束探测器结构特征、安装与布线



本探测器外形示意图如图1-12:

JTY-HM-GST102线型光束感烟火灾探测器外形示意图

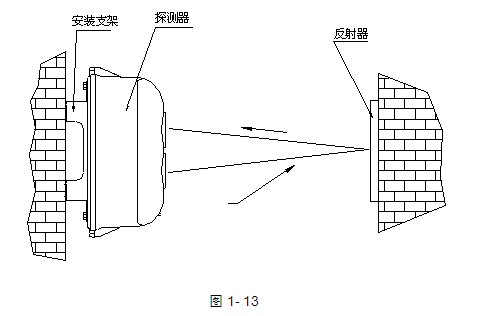

将探测器与反射器相对安装在保护空间的两端且在同一水平直线上,探测器外形安装示意图如图1-13:

JTY-HM-GST102线型光束感烟火灾探测器安装示意图

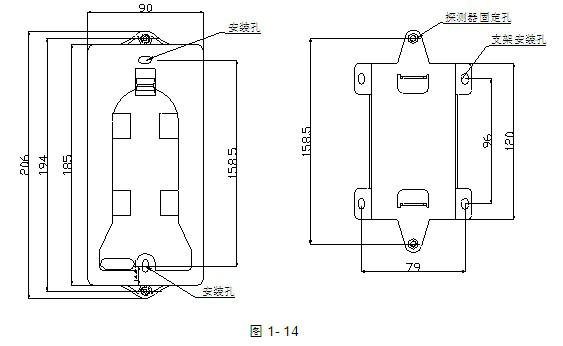

探测器采用明装安装,安装方式有两种:穿线管预埋和穿线管明装。当穿线管预埋时,可将探测器底壳安装在86H50型预埋盒的上方;当穿线管明装时,采用支架安装方式,底壳安装孔距及支架安装孔尺寸如图1-14所示。

当探测器与反射器间的安装距离大于等于8m(小于等于40m)时,需安装1块反射器;

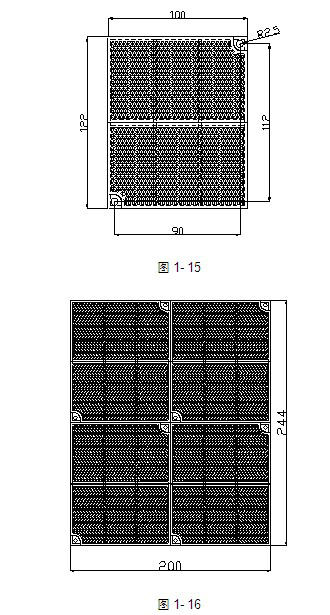

当探测器与反射器间的安装距离大于40m(小于等于100m)时,需安装4块反射器。单块反射器安装需用两只6塑料胀钉将其固定,安装尺寸如图1-15所示,四块反射器安装时应摆放紧密,反射器之间不应留空隙,安装示意图如图1-16所示(图未按比例)。



探测器需要与直流24V电源线(无极性)及火灾报警控制器信号总线(无极性)连接,直流24V电源线接探测器的接线端子D1、D2端子上,总线接探测器的接线端子Z1、Z2上,反射器不需接线。接线端子示意图如图1-17。

JTY-HM-GST102线型光束感烟火灾探测器接线端子图

布线要求:信号总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2。
