消火栓按钮安装接线示意图

海湾J-SAM-GST9123A消火栓按钮结构特征与工作原理

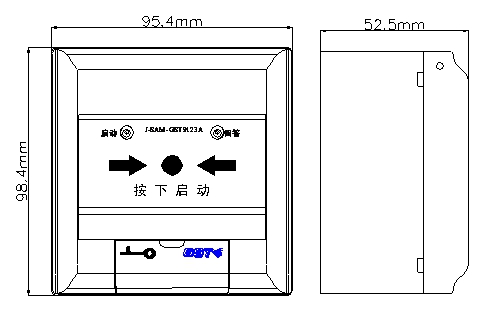

　1 J-SAM-GST9123A消火栓按钮的外形示意图如图1所示。

　　2、工作原理

　　J-SAM-GST9123A消火栓按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。消火栓按钮内置单片机，完成报警检测及与火灾报警控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过海湾的GST-BMQ-1B或GST-BMQ-2电子编码器进行现场更改。


第一步：准备一根RVS线(信号总线)，两根BV线(消火栓启泵线)，此处以普通线缆代替。	第二步：将线路从J-SAM-GST9123A消火栓按钮底座的穿线孔处穿过，将信号总线接在手动报警按钮的Z1、Z2接线端子上；将启泵线接在K1、K2（无源常开输出）接线端子上。
第三步：检查接线是否正确	第四步：按上J-SAM-GST9123A消火栓按钮上盖，接线完成。
