海湾GST-LD-8300和GST-LD-8301消防模块的接线方法更新

海湾消防模块接线图

　　GST-LD-8300、GST-LD-8301为海湾品牌输入模块和输入输出模块，本文为笔者参照Ver.2012.9版海

湾GST通用火灾自动报警及消防联动控制系统应用设计说明并结合实际接线操作对海湾GST-LD-8300输入

模块、GST-LD-8301输入输出模块两种模块的接线方法进行一下更新。

　　一、GST-LD-8300输入模块与现场设备的接线，这不是重点：

　　模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的

终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个

4.7kΩ的终端电阻。

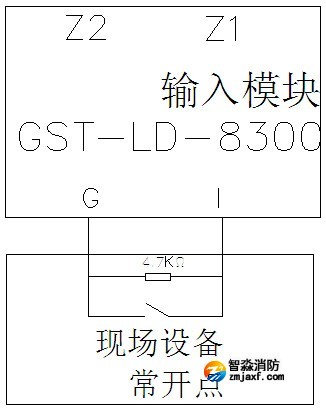

　　1.GST-LD-8300模块与具有常开无源触点的现场设备连接方法如图1所示。模块输入设定参数设为常开

检线。

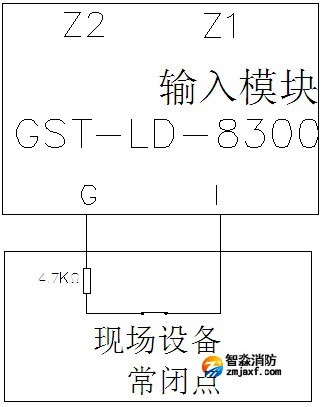

　　2.GST-LD-8300模块与具有常闭无源触点的现场设备连接方法如图2所示，模块输入设定参数设为

常闭检线

　　二、GST-LD-8301型输入/输出模块与现场设备的接线，这是重点。

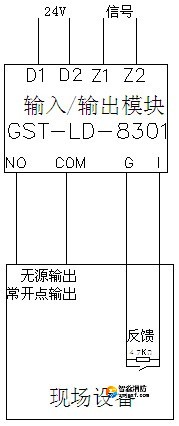

　　1．无源输出时，输出检线电压由被控设备提供，模块与控制设备的接线如图3。

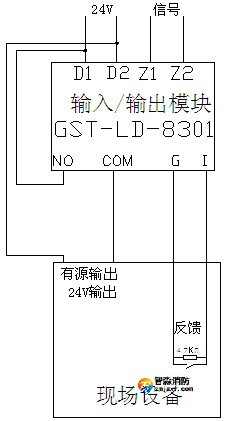

　　2.对于需要模块控制24V输出给被控设备时，接线示意图如图4：
