海湾HW-C-60W-N100应急照明控制器的安装与布线

　一、HW-C-60W-N100应急照明控制器安装方式：

　　HW-C-60W-N100为柜式，HW-C-60W-N110为琴台式，安装尺寸参见机箱外形尺寸表。

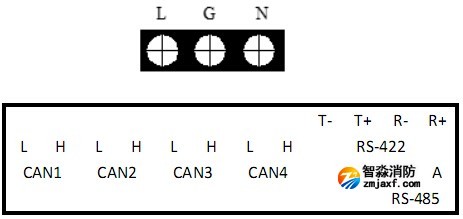

　　应急照明控制器外接端子如下图：

　　其中：

　　L、G、N：交流220V接线端子及机柜保护接地线端子；

　　T+、T-、R+、R-：RS422串行接口，用于连接火灾报警控制器（联动型）的RS422通讯方式；

　　A、B：RS485串行接口，用于连接火灾报警控制器（联动型）的RS485通讯方式；

　　CAN1~CAN4：四路光电隔离的CAN接口，用于连接应急照明分配电装置及/或消防应急灯具专用消防应急电源。应急照明控制器本身已相当于四分支的CAN星型集中器，每个分支不超过112个节点，最远距离可达3km，可通过CAN100S总线中继器、CAN100F光纤转换器实现更加灵活的网络布线；

　　二、HW-C-60W-N100布线要求：

　　电源输入线应采用耐压750V以上的阻燃RV线，截面积≥2.5mm²；

　　RS422串行接口应采用截面积≥1.0mm²阻燃RVSP四芯线，通讯距离可达到1200m；

　　RS485串行接口应采用截面积≥1.0mm²阻燃RVSP双绞线，通讯距离可达到1200m；

　　CAN总线(H、L)应选用截面积≥1.0mm²的阻燃RVSP双绞线，最长不超过3000m。
