海湾GST-LD-8313B型隔离器接线安装技术

海湾GST-LD-8313B型隔离器接线安装技术

特点

GST-LD-8313B 隔离器主要用于隔离总线上发生短路的部分，保证总线上的其它设备正常工作。

待故障修复后，总线隔离器可将被隔离出去的部分重新纳入系统。并且，使用隔离器便于确定总线

发生短路的位置。

采用 32 位 ARM 微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电

磁干扰有良好的抑制能力。

输入、输出信号无极性。

隔离器端口采用电压检测，产品性能更可靠。

主要技术指标

 （1）工作电压：总线 24V 允许范围：16V～28V

 （2）工作电流：待机电流≤0.34mA 动作电流≤2.00mA

 （3）动作确认灯：黄色

 （4）使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不结露

 （5）外壳防护等级：IP30

 （6）外形尺寸：

86mm×86mm×41mm（带底壳）

结构特征、安装与布线

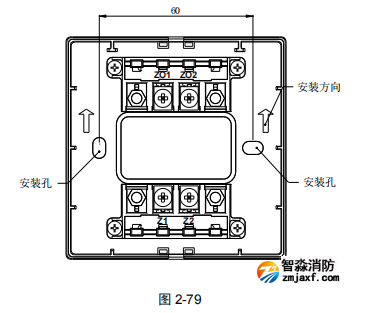

隔离器的外形尺寸及结构与 GST-LD-8300B 型输入模块相同，安装方法也相同，一般安装在总

线的分支处，可直接串联在总线上，其端子示意图如错误!未找到引用源。79：

其中:

Z1、Z2：输入信号总线，无极性

ZO1、ZO2：输出信号总线，无极性

布线要求：直接与信号二总线连接，无需其它布线。可选用截面积≥1.0mm2的耐火 RVS 双绞线。
