海湾DH-GST-N2100系列开口/闭口剩余电流互感器选型、接线与误差校准技术指南

文章来源：www.gsthwxf.com作者：海湾消防公司人气：16日期：2026-06-16 17:50:01

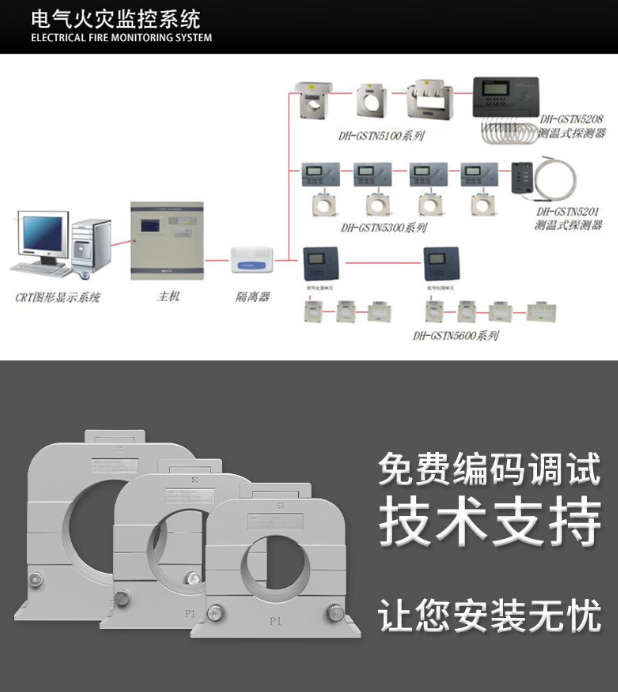

剩余电流互感器是电气火灾监控系统的数据采集前端，互感器选型错误、穿线方式不当、安装位置偏差，是现场漏电监测数值不准、报警失灵、消防验收不合格的第一大诱因。海湾DH-GST-N2100系列包含闭口圆孔、闭口方孔、开口圆孔三大类共计16款互感器，覆盖100A-2000A全规格配电回路。本文系统梳理不同电流等级、线缆形式（圆形线缆/铜排母线）对应的互感器选型规则，详解穿线标准工艺、接地要求、误差校准方法，分析母线涡流干扰、线缆偏心穿线、PE线误穿三大常见安装误差成因及整改方案，给出消防验收互感器专项检查要点，从前端采集层面保障整套电气火灾系统监测精度。

1 剩余电流互感器工作原理简述

剩余电流互感器属于零序电流采集器件，通过电磁感应采集相线与零线的矢量差值，正常工况下矢量差值接近0μA，线路漏电时矢量差值升高，互感器将一次侧大电流信号转化为二次侧标准弱电信号传输至探测器。互感器的线性度、精度、抗电磁干扰能力，直接决定整套系统漏电监测准确度，前端采集误差无法通过后端探测器算法修正，因此互感器安装与选型是系统施工的关键前置工序。

2 海湾N2100全系列互感器分类及精准选型标准

互感器类型	型号前缀	适配回路	优势	适用工况
闭口圆孔型	N2100-Y	圆形电力电缆	精度最高、抗干扰强	新建配电箱，可断电穿线
闭口方孔型	N2100-F	矩形铜排母线	母线贴合度高，采样均衡	配电室低压母排总柜
开口圆孔型	N2100-Y-K	已敷设圆形电缆	无需断电，直接卡扣安装	老旧配电改造项目

选型核心原则：电缆选圆孔、母排选方孔、新项目选闭口、改造项目选开口；严禁小规格互感器强行穿大截面线缆，避免磁路饱和导致监测永久误差。

3 互感器标准化穿线工艺（验收必查项）

3.1 核心强制规范

L相线、N零线必须同向、垂直、居中穿过互感器内孔；PE保护地线绝对禁止穿过互感器。PE线穿过会直接抵消零序电流，系统永远无法检测漏电故障，属于消防验收一票否决问题。

3.2 线缆偏心干扰整改

线缆贴近互感器一侧内壁放置，会产生偏心电磁干扰，导致静态基线电流偏高，出现无漏电情况下固定数值漂移。整改方式：使用线缆扎带将线缆固定在互感器内孔正中心，保证四周磁路均匀。

3.3 二次线接线规范

互感器二次信号线为弱电信号，禁止与动力线同束敷设；二次线无需区分正负极，接入探测器对应端子即可；所有互感器二次侧内置限压保护电路，杜绝二次开路高压击穿设备，运行安全性大幅提升。

4 三大现场常见故障成因及校准方案

4.1 静态底数电流过大（无漏电但显示50-100mA）

成因：线缆偏心、柜体强磁场干扰、PE线误穿；校准：重新居中固定线缆，增加金属屏蔽隔板，移除误穿PE线，主机端一键清零静态基线。

4.2 真实漏电但设备无报警

成因：一二次线接线脱落、互感器卡扣未闭合（开口式专用故障）；校准：紧固接线端子，闭合开口互感器卡扣，确认磁路完整无间隙。

4.3 数值跳动波动大

成因：二次信号线无屏蔽、动力线近距离干扰；校准：更换屏蔽信号线，强弱电线路分开敷设。

5 开口式互感器改造专项注意事项

老旧小区、旧厂房改造项目无法断电拔出线缆，必须选用开口式互感器。安装时必须保证上下磁扣完全贴合，无任何缝隙，缝隙会直接导致磁通量泄漏，采样精度下降30%以上；同时开口互感器避免安装在母排大电流强磁场周边，防止外部磁场干扰采样精度。
