海湾声光警报器接线技术要求
文章来源：www.gsthwxf.com作者：海湾消防公司人气：175日期：2026-06-25 10:58:24

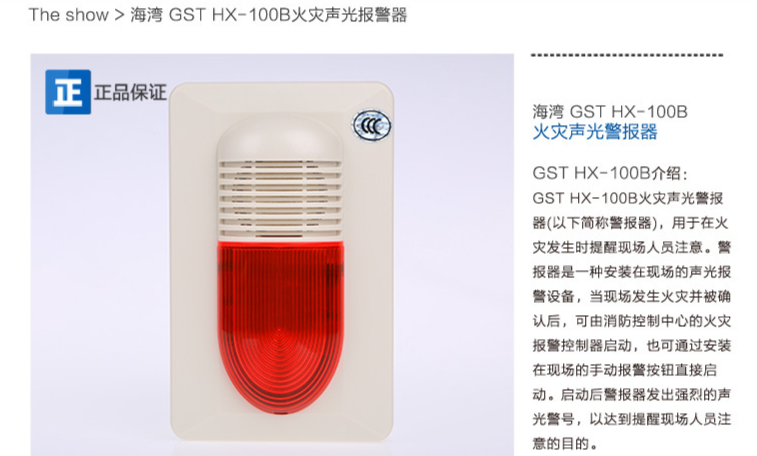

海湾火灾声光警报器为现场报警提示设备，分为编码型声光报警器，依靠总线信号与24V电源联动工作，接线包含信号总线与电源总线，双线路协同工作，接线质量直接影响现场声光报警联动效果，需严格遵循专属接线规范，适配海湾整套报警系统联动逻辑。本规范适用于HX-100B、GST803等系列声光警报器。
线材选型与线路配置。声光报警器需同时敷设两路独立线路，分别为报警信号总线与DC24V电源线，两路线路独立穿管、分开敷设，严禁同管混敷。信号总线采用ZR-RVS 2×1.5mm²阻燃双绞线，无极性接线，接入控制器报警回路；电源线采用ZR-RVS 2×2.5mm²红黑双色阻燃双绞线，正极红色、负极黑色，严格区分正负极性，禁止接反。线路敷设长度合理，电源线路压降控制在标准范围内，避免远端设备供电不足导致声光异常。
设备端子接线工艺规范。声光报警器设备设有独立的总线端子与电源端子，施工时严格分区接线，不得混接端子。信号总线接入总线端子，实现设备编码识别与联动触发信号接收；24V电源线对应正负极接入电源端子，为设备声光动作提供工作电源。剥线长度适配端子规格，铜芯完全压入端子，无外露、无虚接、无松动，接线完成后端子盖闭合严密，做好防尘防护。
组网与联动接线要求。声光报警器采用总线串联组网方式，同一分区内设备串联接入回路，点位编码唯一，无重码、错码。设备联动逻辑由控制器编程控制，接线阶段需保障线路通畅、信号稳定，无需额外接入联动控制线。多个声光报警器并联使用时，电源线路需做好分压保障，大容量分区可增设电源中继器，避免多点设备同时启动导致电压不足、声光偏弱。
安装场景专项接线规范。声光报警器壁挂安装于墙面高处，接线盒预埋平整，线缆穿出墙面无挤压、弯折，线路预留适量余量，便于设备固定与检修。露天、潮湿环境安装时，选用防水型声光设备，接线管口、设备接口做好防水密封，端子部位加装绝缘防水护套，杜绝雨水、潮气引发短路、故障。设备接线完成后，机身固定牢固，线缆隐藏规整，无外露杂乱线路。
调试检测标准。接线施工完毕后，先检测总线回路绝缘电阻、电源线路通断与电压值，确保DC24V供电稳定、线路无故障。接入系统后，通过控制器手动联动、自动联动测试设备声光报警功能，检查报警音量、亮度达标，设备启动灵敏、无卡顿、无误动作。所有点位调试正常，线路标识清晰、工艺合规，完成验收归档。
