湿式、干式自动喷水灭火系统操作图解

文章来源:www.gsthwxf.com作者:海湾消防公司人气:日期:2019-06-06 21:19
湿式自动喷水灭火系统

系统用途

用于环境温度不低于4℃,且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。

系统结构

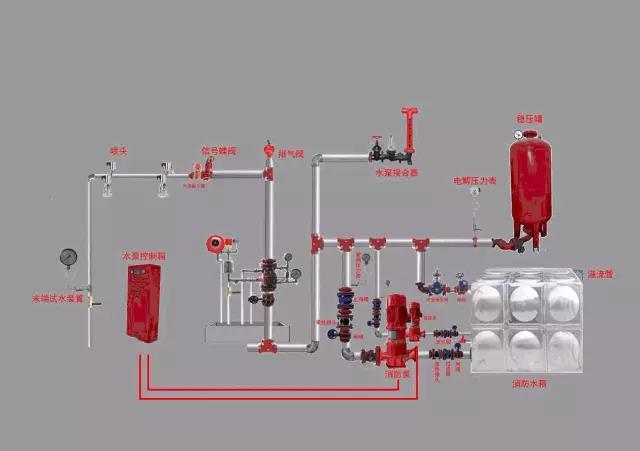

湿式系统结构示意图
湿式系统结构示意图
湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成,准工作状态时管道内充满用于启动系统的有压水的闭式系统。

工作原理
保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低,供水压力大于系统侧压力(产生压差),使阀瓣打开(湿式报警阀开启),其中一路压力水流向洒水喷头,对保护区洒水灭火,同时水流指示器报告起火区域;另一路压力水通过延迟器流向水力警铃,发出持续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火。


系统工作流程图

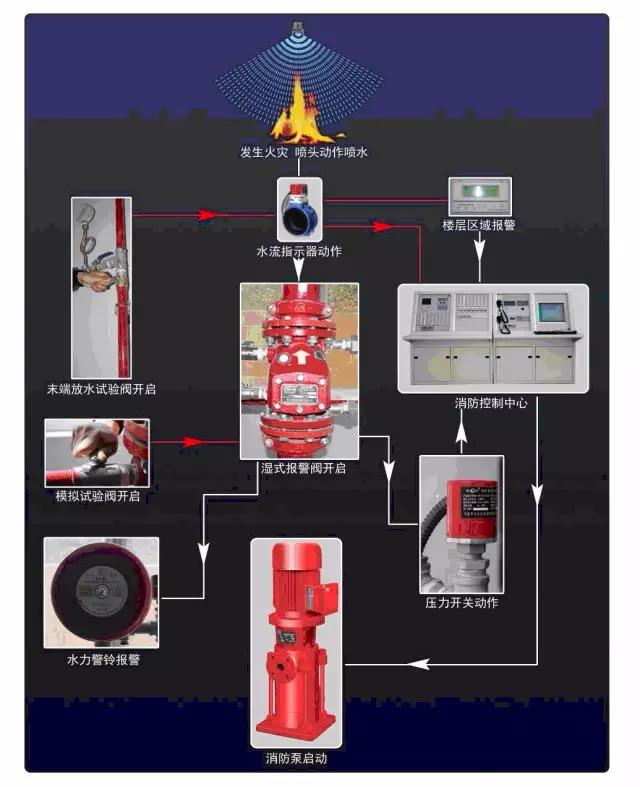

湿式灭火系统动作流程图
湿式灭火系统动作流程图

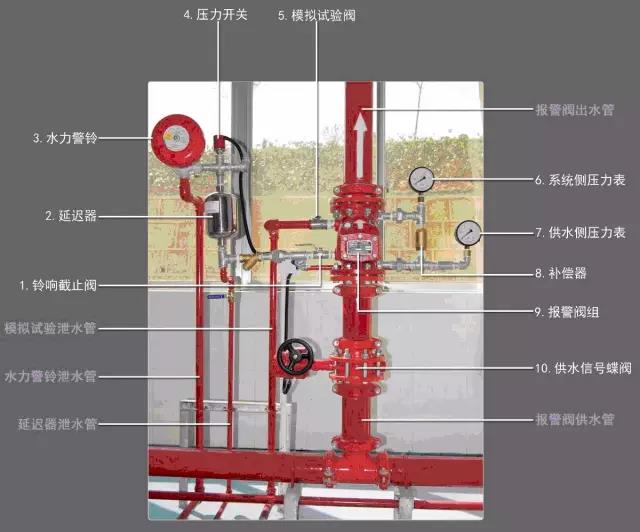

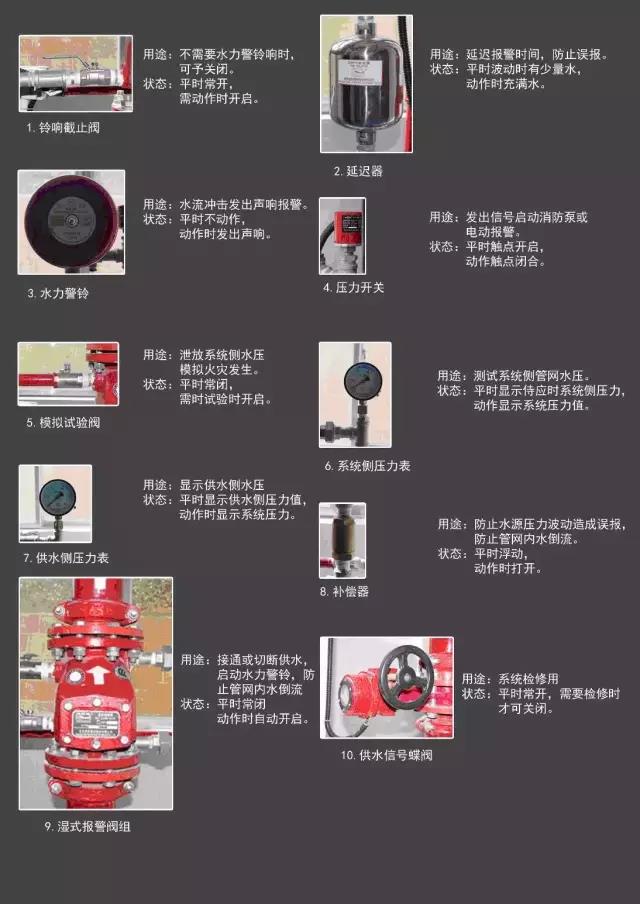

系统各部件构成及用途


干式自动喷水灭火系统

干式系统结构示意图

干式自动喷水灭火系统

系统用途

用于环境温度低于4℃,或高于70℃的场所。如北方地区、冷库、蒸汽机房等。

系统结构

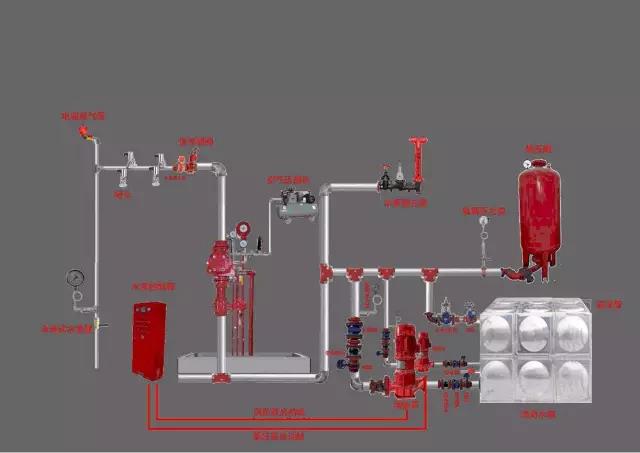

 干式系统结构示意图

干式系统结构示意图

干式系统由闭式洒水喷头、水流指示器、干式报警阀组,以及管道和供水设施等组成,而且配水管道内充满用于启动系统的有压气体。

工作原理

保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启释放压力气体。这时干式报警阀系统侧压力降低,供水压力大于系统侧压力(产生压差),使阀瓣打开(干式报警阀开启),其中一路压力水流向洒水喷头,对保护区洒水灭火,水流指示器报告起火区域,另一路压力水通过延迟器流向水力警铃,发出持续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火。

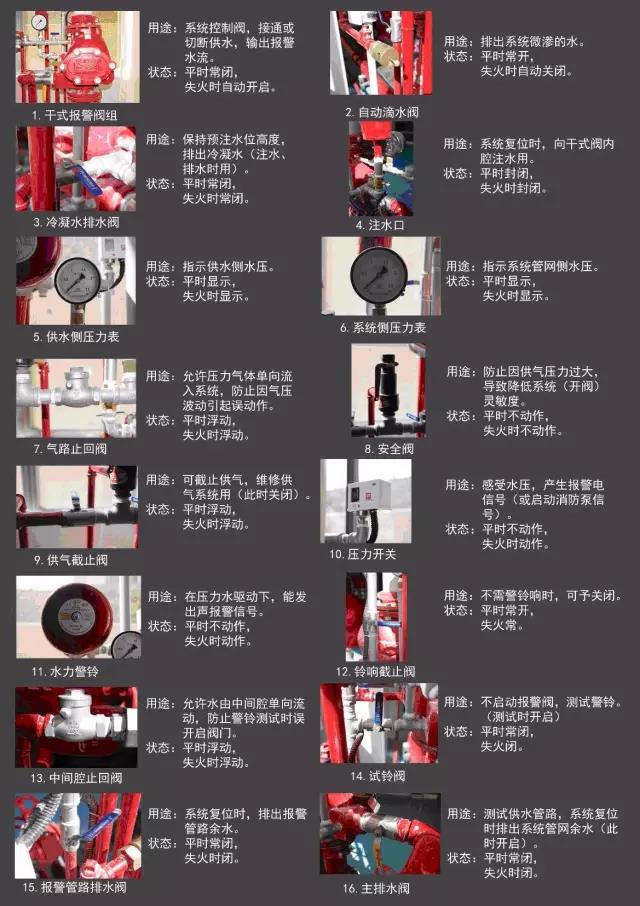

系统各部件构成及用途
