GST-BT001M型点型可燃气体探测器

文章来源：www.gsthwxf.com作者：海湾消防公司人气：2010日期：2019-05-03 14:01:51

一、海湾GST-BT001M点型可燃气体探测器特点

　　GST-BT001M点型可燃气体探测器采用半导体气敏元件，工作稳定，采用吸顶与底座旋接安装方式，安装简单，接线方便，可与海湾公司生产的各类火灾报警控制器配合应用。用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。GST-BT001M可以检测天然气（T）。采用DC24V供电。可提供一对有源触点用于直接控制煤气管道电磁阀。

二、海湾GST-BT001M点型可燃气体探测器主要技术指标

型号	GST-BT001M
检测元件	半导体自然扩散式
工作电压	DC24V，允许范围DC12V～DC28V
功耗	正常监视≤0.8W 报警状态≤3W
报警浓度	天然气(BT系列)：5000×10-6(1%LEL)
预热时间	3分钟～6分钟
报警方式	红色指示灯紧急闪烁，并伴有间歇蜂鸣声
有源触点	适用于DC12V单向直流脉冲电磁阀，电磁阀驱动能力：1000μF电容放电
使用环境	温度：-10℃～+50℃ 相对湿度≤95%，不结露
编码方式	十进制电子编码
外形尺寸	直径:108mm，高:55mm

三、海湾GST-BT001M点型可燃气体探测器结构特征、安装与布线

　　GST-BT001M点型可燃气体探测器由两部分构成：探测器及底座，示意图如图1所示。

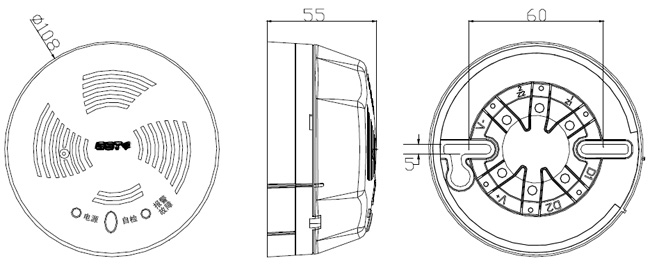

GST-BT001M探测器及底座示意图

图1 GST-BT001M点型可燃气体探测器及底座

　　安装与接线：
首先将GST-BT001M探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图2所示。

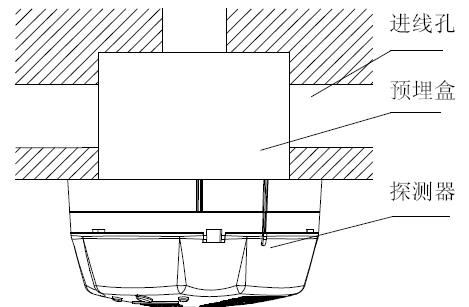

GST-BT001M点型可燃气体探测器安装示意图

图2 GST-BT001M点型可燃气体探测器安装示意图

　　其对外接线端子示意图如图3：

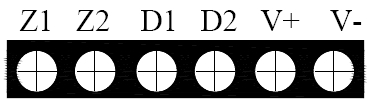

GST-BT001M点型可燃气体探测器对外接线端子示意图

图3 GST-BT001M点型可燃气体探测器对外接线端子示意图

　　其中：
D1、D2：接电源总线，无极性
Z1、Z2：接信号总线，无极性
V+、V-：接管道电磁阀，探测器连续报警3s～7s后，V+、V-之间输出一个正向12V脉冲
布线要求：信号线Z1、Z2及V+、V-可选用截面积≥1.0mm²的阻燃RVS型铜芯线；电源线D1、D2、应选用截面积≥2.5mm²的阻燃BV型线。
