GST-BR001M型点型可燃气体探测器
一、海湾GST-BR001M点型可燃气体探测器特点
GST-BR001M点型可燃气体探测器采用半导体气敏元件,工作稳定,采用吸顶与底座旋接安装方式,安装简单,接线方便,可与海湾公司生产的各类火灾报警控制器配合应用。用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。GST-BR001M可以检测人工煤气(R))。采用DC24V供电。可提供一对有源触点用于直接控制煤气管道电磁阀。
二、海湾GST-BR001M点型可燃气体探测器主要技术指标
型号 | GST-BR001M |
检测元件 | 半导体自然扩散式 |
工作电压 | DC24V,允许范围DC12V~DC28V |
功耗 |
正常监视≤1.5W |
报警浓度 | 400×10-6(10%LEL) |
预热时间 | 3分钟~6分钟 |
报警方式 | 红色指示灯紧急闪烁,并伴有间歇蜂鸣声 |
有源触点 |
适用于DC12V 单向直流脉冲电磁阀,电磁阀驱动能力:1000μF 电容放电 |
使用环境 |
温度-10℃~+50℃;相对湿度≤95%,不结露 |
编码方式 | 十进制电子编码 |
外形尺寸 | 直径:108mm,高:55mm |
三、GST-BR001M点型可燃气体探测器结构特征、安装与布线
GST-BR001M点型可燃气体探测器由两部分构成:探测器及底座,示意图如图1所示。

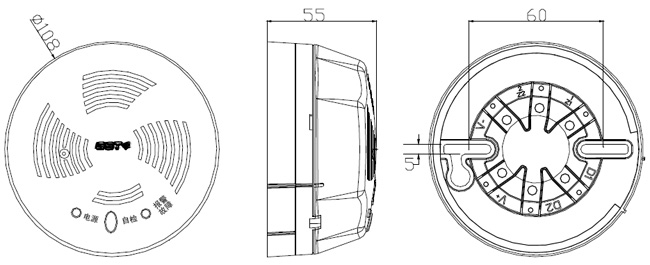

图1 GST-BR001M点型可燃气体探测器及底座
安装与接线:
首先将GST-BR001M探测器底座固定在86H50预埋盒上,然后根据接线端子说明,将引线固定到底座上,再将探测器安装到底座上,其安装示意图如图2所示。

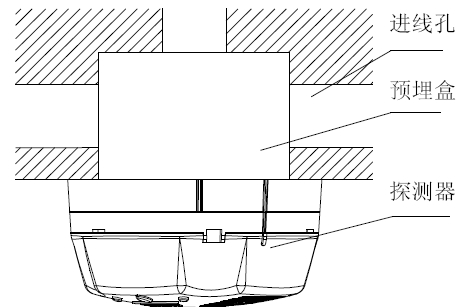

图2 GST-BR001M点型可燃气体探测器安装示意图
其对外接线端子示意图如图3:

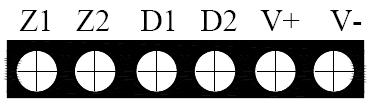

图3 GST-BR001M点型可燃气体探测器对外接线端子示意图
其中:
D1、D2:接电源总线,无极性
Z1、Z2:接信号总线,无极性
V+、V-:接管道电磁阀,探测器连续报警3s~7s后,V+、V-之间输出一个正向12V脉冲
布线要求:信号线Z1、Z2及V+、V-可选用截面积≥1.0mm2的阻燃RVS型铜芯线;电源线D1、D2、应选用截面积≥2.5mm2的阻燃BV型线。
