GST-BR001F型独立式可燃气体探测器

一、GST-BR001F可燃气体探测器概述

 　　GST-BR001F测量范围为0～100％LEL的独立式可燃气体探测器和GST-BR001F测量人工煤气的独立式可燃气体探测器(以下简称探测器)用于检测可燃气体的泄漏，适用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。

二、GST-BR001F可燃气体探测器特点

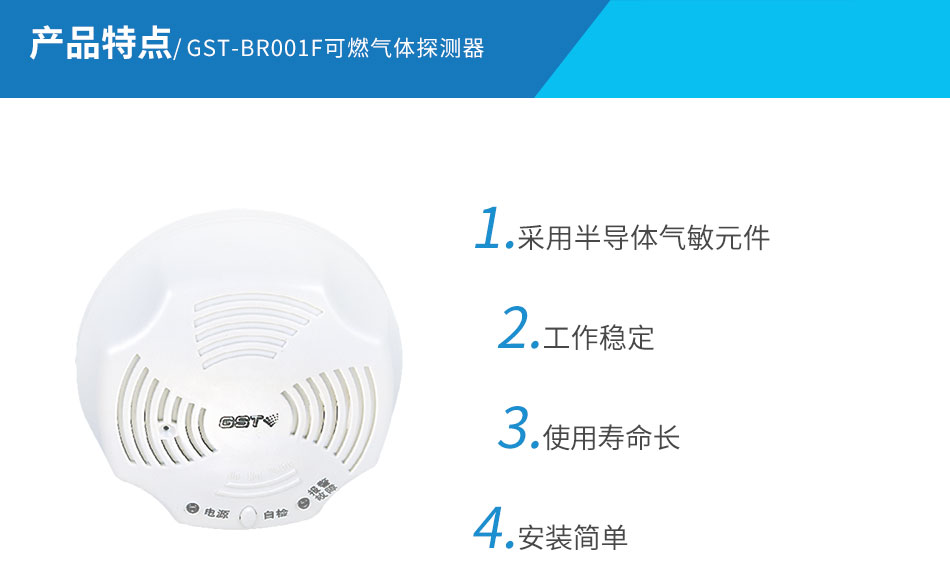

　　采用半导体气敏元件，工作稳定，使用寿命长，安装简单。

三、GST-BR001F可燃气体探测器技术特性

四、GST-BR001F可燃气体探测器结构特征及工作原理

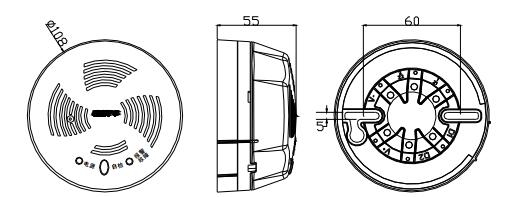

　　1.GST-BR001F 独立式可燃气体探测器由两部分构成：探测器及底座，示意图如下图所示。

　　安装与接线：

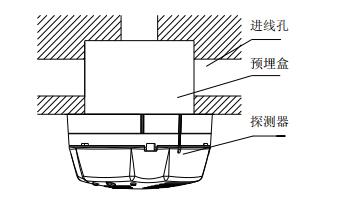

　　首先将探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图所示。

　　其对外接线端子示意图如图

　　其中：

　　D1、D2：电源线，无极性；

　　K1、K2：常开无源触点，在报警时触点闭合；

　　V+、V-：接管道电磁阀，探测器连续报警3s~7s后，V+、V-之间输出一个正向12V脉冲。

　　布线要求：电源线D1、D2应选用截面积≥2.5mm2的BV型线；有源外控线V+、V-，无源外控线

　　K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。

　　2.工作原理

　　内置MCU进行中央控制处理，各功能模块直接或间接与MCU的I/O口线相连接，通过固化在MCU内部的程序来完成探测器各功能模块的正常工作，从而使此类探测器工作更加稳定，安全可靠。
