GST-BT001F型独立式可燃气体探测器

一、GST-BT001F独立式可燃气体探测器特点：

　　GST-BT001F测量范围为0～100％LEL的独立式可燃气体探测器用于检测可燃气体的泄漏，采用半导体气敏元件，工作稳定，使用寿命长，安装简单。用于检测可燃气体的泄漏，可以检测天然气(T)，适用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。探测器与海湾生产的DY-KR01可燃气体探测器电源转换模块配套使用时，可实现220V独立供电。

二、GST-BT001F家用可燃气体探测器主要技术指标：

三、GST-BT001F独立式可燃气体探测器结构特征、安装与布线

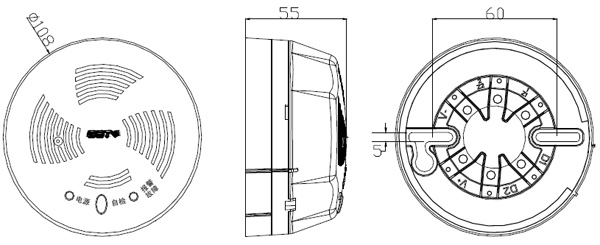

　　GST-BT001F独立式可燃气体探测器由两部分构成：探测器及底座，示意图如图1所示。

图1 GST-BT001F独立式可燃气体探测器及底座示意图

　　其中：
D1、D2：电源线，无极性；
K1、K2：常开无源触点，在报警时触点闭合；
V+、V-：接管道电磁阀，探测器连续报警3s~7s后，V+、V-之间输出一个正向12V脉冲。
布线要求：电源线D1、D2应选用截面积≥2.5mm2的BV型线；有源外控线V+、V-，无源外控线K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。

　　安装与接线：

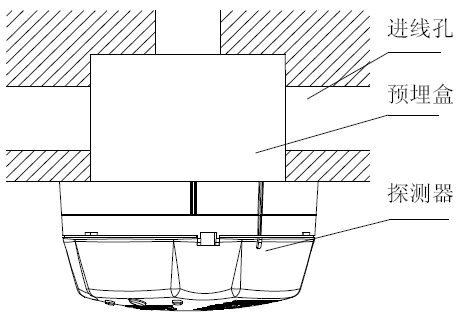

首先将探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图2所示。

图2 GST-BT001F探测器安装示意图

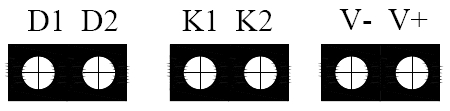

GST-BT001F独立式可燃气体探测器对外接线端子示意图如图3：

图3 对外接线端子示意图

　　其中：
D1、D2：电源线，无极性；
K1、K2：常开无源触点，在报警时触点闭合；
V+、V-：接管道电磁阀，探测器连续报警3s~7s后，V+、V-之间输出一个正向12V脉冲。
布线要求：电源线D1、D2应选用截面积≥2.5mm²的BV型线；有源外控线V+、V-，无源外控线K1、K2可选用截面积≥1.0mm²的RVS型阻燃铜芯线。
