GST-LD-8313型隔离器

文章来源:www.gsthwxf.com作者:海湾消防公司人气:1014日期:2019-05-03 10:33:44

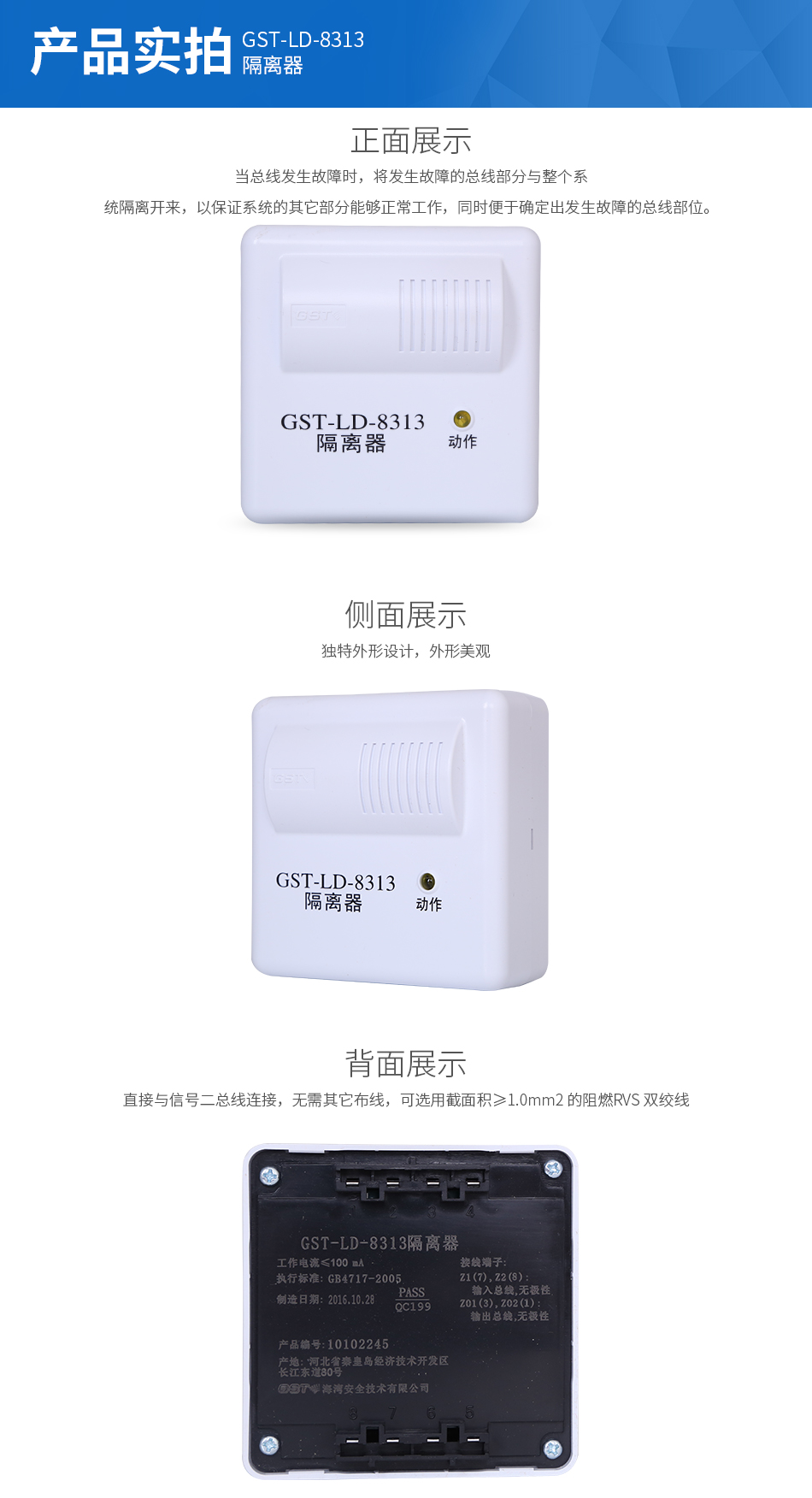

GST-LD-8313隔离器情景展示GST-LD-8313隔离器参数GST-LD-8313隔离器接线GST-LD-8313隔离器实拍
一、GST-LD-8313隔离器特点

  在总线制火灾自动报警系统中,往往会出现某一局部总线出现故障(例如短路)造成整个报警系统无法正常工作的情况。隔离器的作用是,当总线发生故障时,将发生故障的总线部分与整个系统隔离开来,以保证系统的其它部分能够正常工作,同时便于确定出发生故障的总线部位。当故障部分的总线修复后,隔离器可自行恢复工作,将被隔离出去的部分重新纳入系统。

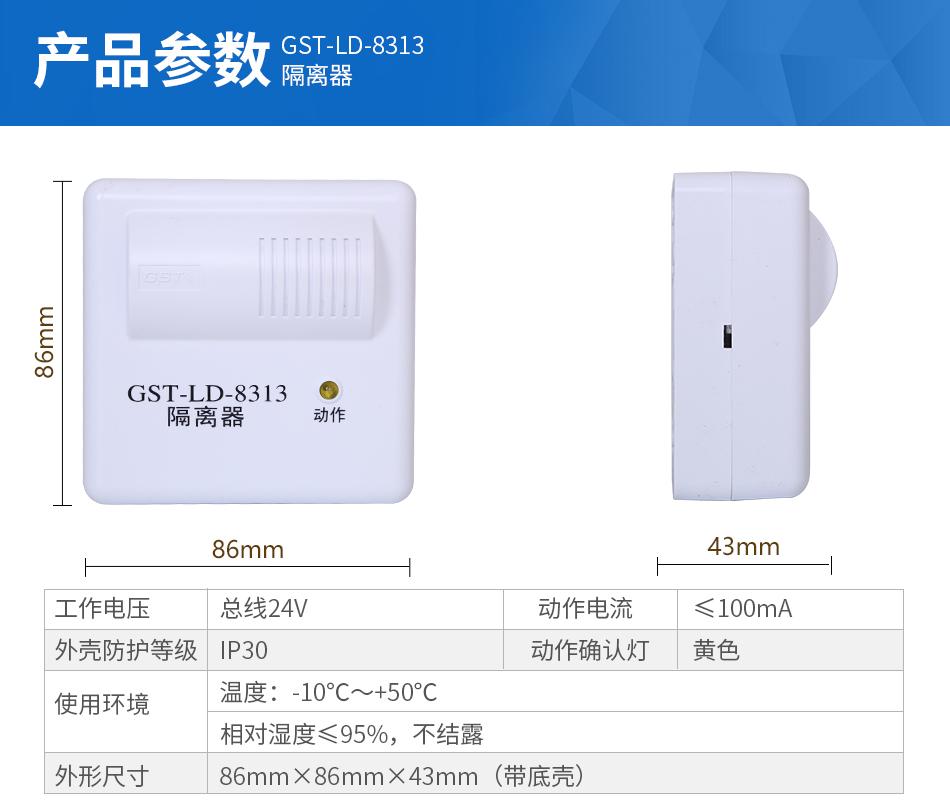

二、GST-LD-8313隔离器主要技术指标

  (1)工作电压:总线24V

  (2)动作电流≤100mA

  (3)动作确认灯:黄色

  (4)使用环境:温度:-10℃~+50℃  相对湿度≤95%,不结露

  (5)外壳防护等级:IP30

  (6)外形尺寸:86mm×86mm×43mm(带底壳)

三、GST-LD-8313隔离器结构特征、安装与布线

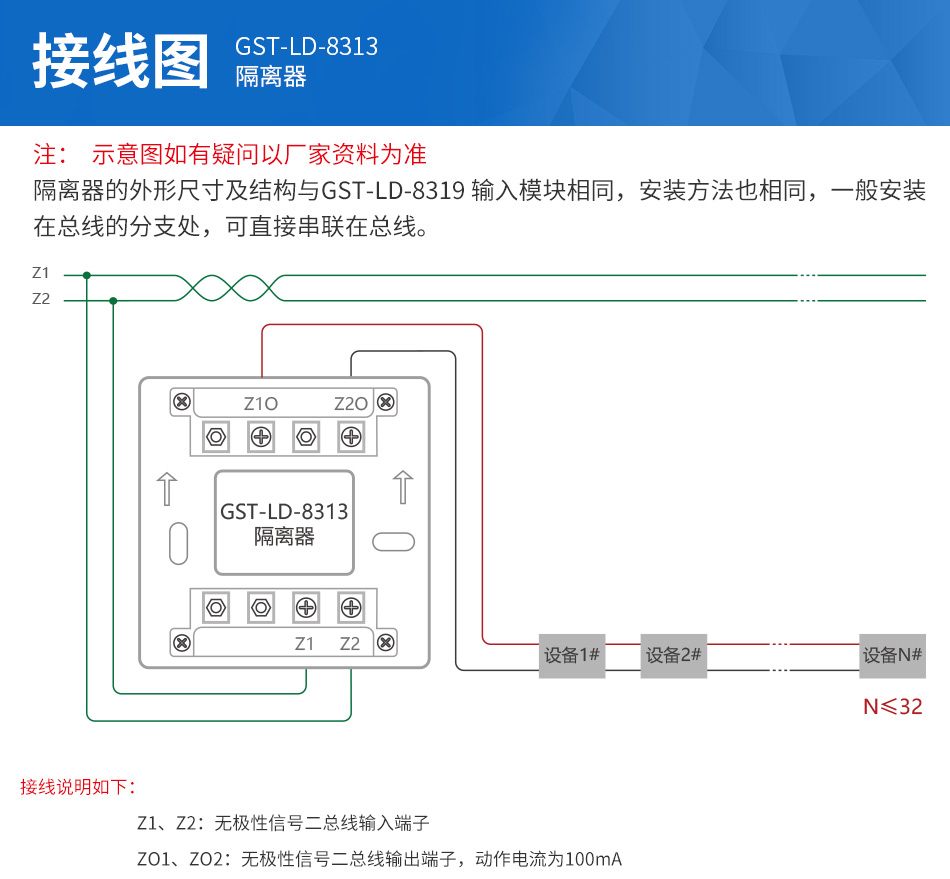

  隔离器的外形尺寸及结构与GST-LD-8319输入模块相同,安装方法也相同,一般安装在总线的分支处,可直接串联在总线上,其端子示意图如下图:


GST-LD-8313隔离器

 其中:

  Z1、Z2:无极性信号二总线输入端子

  ZO1、ZO2:无极性信号二总线输出端子,动作电流为100mA

  布线要求:直接与信号二总线连接,无需其它布线。可选用截面积≥1.0mm2的阻燃RVS双绞线。
