GST-HX-M8503型火灾声光警报器

　　安装方法：

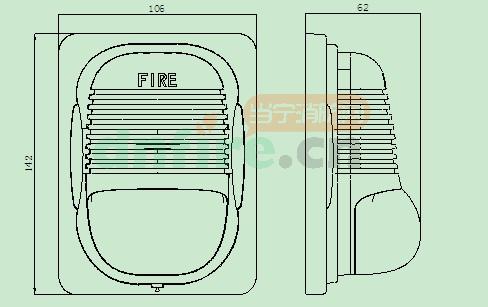

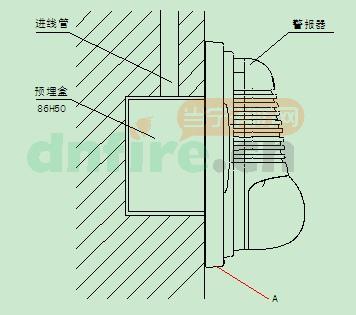

　　（1）声光警报器采用明装方式，在普通高度空间下，以距顶棚0.2m处为宜，安装方式下图所示。

　　（2）安装时，先用两个螺钉将警报器后壳固定在墙上的86H50型预埋盒上（注意警报器后壳“UP”及箭头朝上）。

　　（3）从警报器后壳的进线孔中穿入电缆接在相应端子上，然后将警报器前壳上部塞入警报器后壳，再将警报器前壳下方按入警报器后壳中。

　　（4）拆卸时，用一字螺丝刀从警报器后壳下方“A”处缺口插入，向下用力撬动，即可将警报器前壳拆下。

　　警报器接线端子示意图如下图所示：

　　其中：

　　Z1、Z2：控制器信号总线，无极性；

　　D1、D2：接DC24V电源，无极性；

　　布线要求：信号总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm²；电源线D1、D2采用阻燃BV线，截面积≥1.5mm²。
