水炮系统现场配电箱全新升级

文章来源:本站作者:admin人气:40日期:2019-07-18 11:19:49

为适应市场需求,公司将水炮系统使用的现场配电箱HM-XD681升级为HM-XD681A。具体产品介绍及差异说明如下:

一、产品升级后外观尺寸变小。

二、产品升级后增加阀电强启开关,紧急情况下按下此开关可以直接启动电磁阀控制电源。

三、现场配电箱到水炮电源箱DC651的线由5根变成4根,节约电线的使用,原来HM-XD681使用5根线(220V电源火线、零线、地线;电磁阀火线、零线);更改后HM-XD681A使用4根线(220V电源火线、零线、地线;电磁阀火线),将DC651接线端电源零线和电磁阀零线短接起来即可。

四、更改后HM-XD681A增加了回答端子C1、C2,可以使用,也可以不使用;如将端子C2和GND短接后,变成三线可以从DK694对应端子接回答信号,也可单独接回答的无源触点信号。

五、地线降低线路要求,由原来要求4m㎡,调整为2.5m㎡。

六、内部2个2P空开调整为1个空开,统一控制水炮和电磁阀电源。



  概述



HM-XD681A 现场配电箱应用于大空间主动喷水灭火系统的防火分区,它可实现对防火分区现场设备的电源控制,方便维修和管理。



参数



1) 内部装有 1 个 2P 空气开关;空气开关容量:AC250V、16A;

2) 一只可受控中间继电器,供电电源:直流 24V;触点容量为 AC250V 7A;

3) 强电进线 AC220V 的 L、N、PE 共 3 根线,出线 AC220V 的 L、FL、N、PE 共 4 根线;

4) 弱电进线 2~3 根(回答线根据需求决定是否增加),由 DK694 输出阀电源控制线;

5) L、N 线径:2.0m㎡,PE 线:2.5 m㎡;

6) 尺寸规格:260mm×160mm×88mm; 重量:1.6 kg



  结构与安装

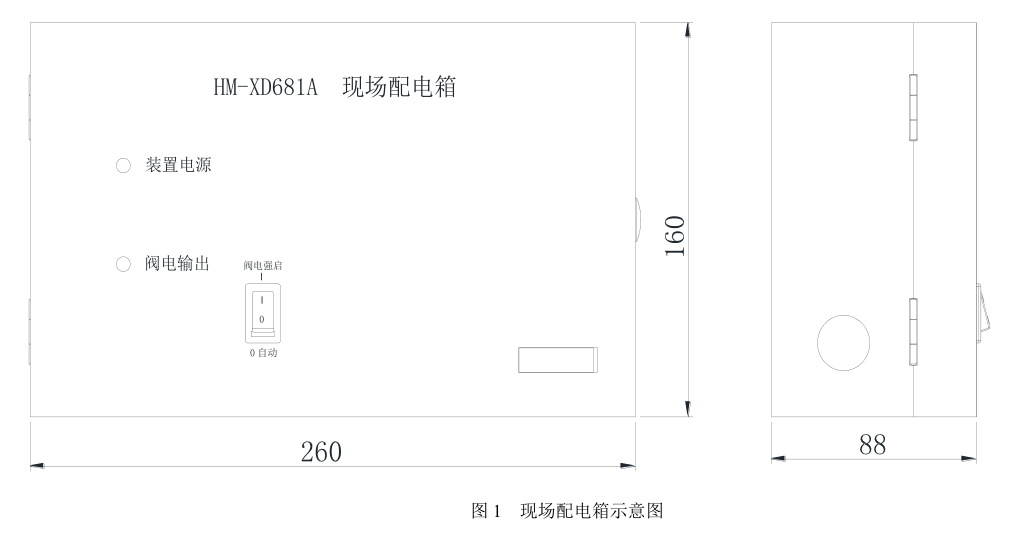

1) HM-XD681A 现场配电箱示意图如图 1 所示:

2) 现场配电箱应安装在防火分区内比较醒目的地方,附近不应有障碍物。

3) 现场配电箱安装在墙上时,其底边据点面高度宜为 1.3~1.5m,其靠近门轴的侧面距墙不应小于 0.5m,正面操作距离不应小于 1.2m。

4) 内部接线时,请参照接线板上的端子标示。

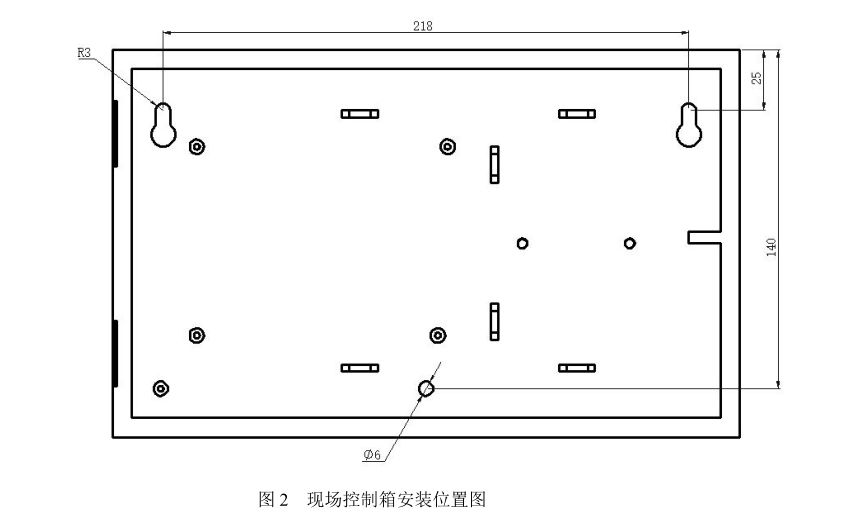

5) 现场配电箱的上面、下边和底面都有击落孔,方便接线。底面结线空位置如图 2 所示。

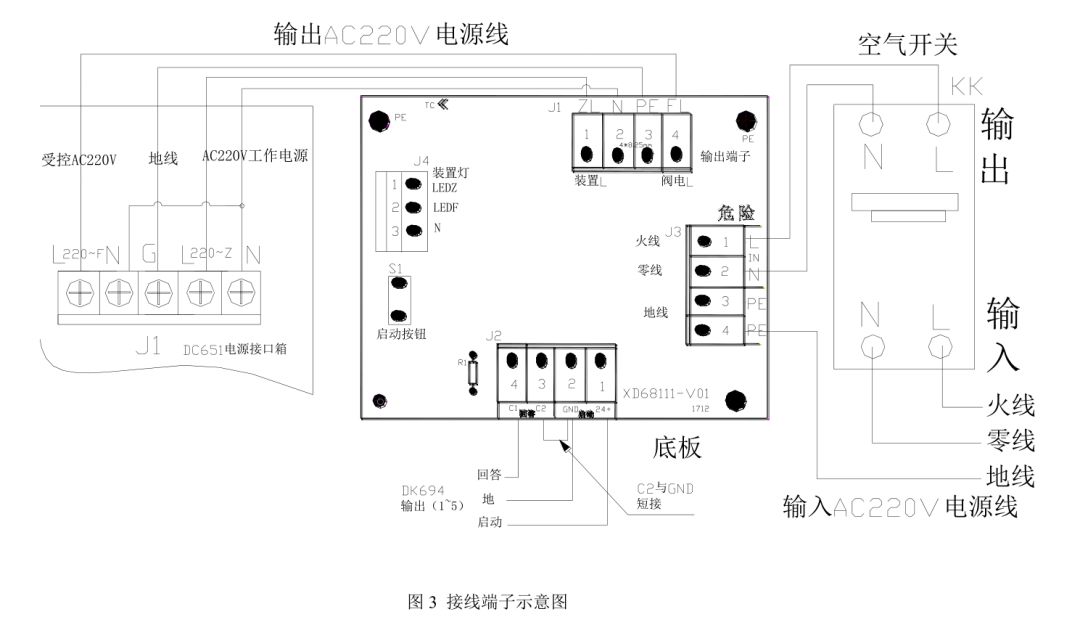

接线端子及指示灯说明



1) 上部出线端子 J1

FL:电磁阀受控 AC220V 火线,接水炮电源接口箱 DC651 的 J1 端子左侧L(220~F);

PE:保护地线,接水炮电源接口箱 DC651 的 J1 端子的 G;

N:AC220V 共用零线,接水炮电源接口箱 DC651 的 J1 端子的 N(220~F)和 N(220~Z)

ZL:装置(水炮、探测器)使用 AC220V 火线,接水炮电源接口箱 DC651 的 J1 端子右侧 L(220~Z);

2) 下部进线端子 J2

启动 24+、GND:电磁阀电源控制线,受控 24V 正线及负线,接 DK694 的联动输出 1~5 的启动、地;也可接 XK682 的受控 24V、GND(由 XK682 控制电磁阀电源);

回答 C1、C2:电磁阀电源启动无源反馈线,接 DK694 的联动输出 1~5 的回答、地,可直接将 C2 与 GND短接;

3) 右侧接线端子 J3

L、N 端子已接空气开关控制输出端;

PE:保护地线,外接输入线;

4) 空气开关进线端子

L、N:外接输入 AC220V 的火线和零线;

5) 阀电强启按钮开关:正常时处于断开状态(O,电磁阀电源通过受控 24V 自动启动),紧急启动时按下则手动开启电磁阀电源(ON);

6) 从现场配电箱到水炮电源接口箱之间布线线径为 AC220V 电源线 L、N 为 1.5mm 2 ,保护地线 2.5mm 2  。

7) 面板装置电源指示灯:为水炮等设备输出 AC220V 时绿色指示灯亮,水炮正常工作时指示灯亮;

8) 面板电磁阀电源指示灯:电磁阀总电源输出 AC220V 时红色指示灯亮,正常监控时指示灯灭;



 注意事项



1) 接线时务必看清端子标识,AC220V 一定要火线(L)、零线(N)、地线(PE)正确接入空气开关和电路板接线端子,不得将 L、N 线接错。

2) 导线要压紧,进线和出现口要有密封措施。

3) 内部有强电,操作时请注意安全。

4) 阀电强启开关正常时处于“O”(关闭状态);



HM-XD681和HM-XD681A差异说明
