管廊、隧道中线型感温火灾报警探测器安装方案

文章来源:www.gsthwxf.com作者:海湾消防公司人气:631日期:2019-07-23 09:43:21

缆式线型感温火灾探测器是一种新型的监测环境温度变化的消防产品,主要由信号处理单元(微电脑处理器)、感温线电)缆、接续部件(终端盒)组成,探测器具有在响应温度报警、输出报警信号的功能。探测器具有良好的环境适应性,能够近距离或贴近保护,在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作,所以被广泛地应用在仓库、货场、油气输送管道、变压器、皮带输送机及机车、配电盘等消防探测场所。特别适用于综合管廊、电缆隧道、电缆桥架的火警早期预报。

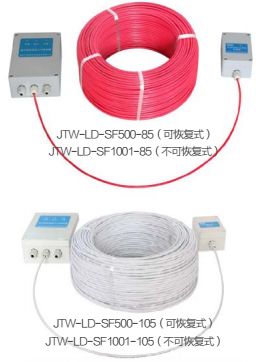

图1.线型感温火灾探测器



分布式线型感温火灾探测器(或光纤光栅线型感温火灾探测器)应设置在车道顶部距顶棚100mm~200mm,线型感温火灾探测器的间距不应大于10m;每根分布式线型感温火灾探测器保护车道的数量不应超过2条;探测范围要求整个隧道全部覆盖无探测盲区。

  线型感温火灾探测器可采用电缆挂钩固定在钢绞线上,电缆挂钩间距为300mm,钢绞线采用支架固定,支架间距为30米。

  城市道路、公路隧道火灾监测安装方式如图2所示:

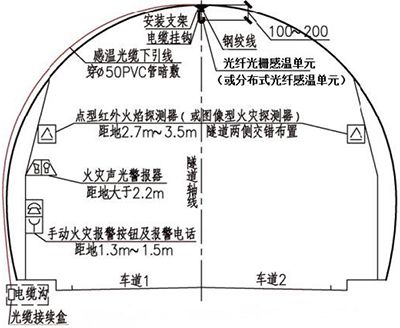

图2.道路隧道横断面图(面向来车方向)



隧道内应沿电缆设置线型感温火灾探测器,且在电缆接头端子等发热部位应保证有效度;隧道内设置的线型感温火灾探测器可接入电气火灾监控系统。无外部火源进入的电缆隧道应在电缆层上表面设置线型感温火灾探测器;有源入可能的电缆隧道在电缆层上表面和隧道顶部,均应设置线型感温火灾探测器。线型感温火灾探测器采用“S”形布置或有外部火源进入可能的电缆隧道内,能响应火焰规模不大于100mm的线型感温火灾探测器。如图3所示:

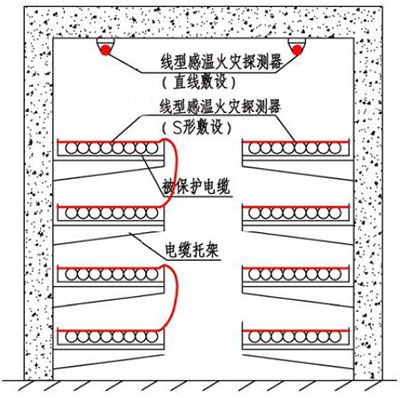

图3.线型感温火灾探测器在电缆表面S型敷设示意图

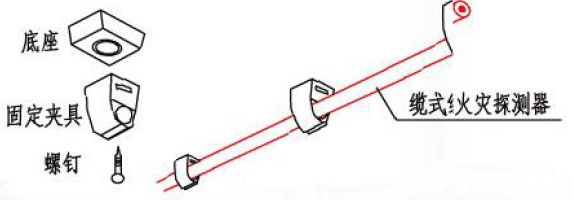

线型感温火灾探测器在顶部安装时,可采用带底座的卡具、挂钩等固定。

图4.线型感温火灾探测器在电缆隧道顶部安装图



一根线型感温火灾探测器可以保护多层电缆。如图5所示:

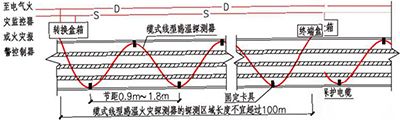

图5.线型感温火灾探测器在电缆隧道内敷设示意图



线型感温火灾探测器应采用接触式的敷设方式对隧道内的所有的动力电缆进行探测;分布式线型感温火灾探测器在电缆接头、端子等发热部位敷设时,其感温探测器的延展长度不应少于探测单元长度的1.5倍,在电缆接头处应采用方案Ⅱ的方式;光纤光栅线型感温火灾探测器在电缆接头、端子等发热部位应设置感温光栅单元,应才用方案Ⅰ、Ⅲ的方式。如图6所示:

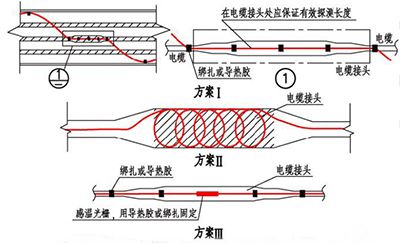

图6.线型感温火灾探测器在电缆接头处敷设的示意图

以上就是线型感温火灾报警探测器在管廊、隧道中的安装方案,还有没看明白的小伙伴只要在下面给海湾君留言就好啦!
