BIM综合管线技术在工程施工中的应用

文章来源:www.gsthwxf.com作者:海湾消防公司人气:565日期:2019-07-24 13:33:49
技术特点
海湾消防讲解BIM技术,即将施工的建筑和机电设备管线进行三维建模,并采用BIM技术中具有可视化模型及碰撞检测功能,对现有信息模型进行碰撞检查,可直观地发现管线综合中的问题,及时调整,从而减少了施工中不必要的返工,提高了消防工程安装的一次成功率,从而达到工程对标高及施工质量的高要求。
管线工程综合设计原则
1)大管优先,因小管道造价低易安装,且大截面、大直径的管道,如空调通风管道、排水管道、排烟管道等占据的空间较大,在平面图中先作布置。

2)临时管线避让长久管线。

3)有压让无压是指有压管道和无压管道。无压管道,如生活污水、粪便污水排水管、雨排水管、冷凝水排水管都是靠重力排水,因此,水平管段必须保持一定的坡度,是顺利排水的必要和充分条件,所以在与有压管道交叉时,有压管道应避让。

4)金属管避让非金属管。因为金属管较容易弯曲、切割和连接。

5)电气避热避水在热水管道上方及水管的垂直下方不宜布置电气线路。

6)消防水管避让冷冻水管(同管径)。因为冷冻水管有保温,则有利于工艺和造价。

7)低压管避让高压管。因为高压管造价高。

8)强弱电分设由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰,因此强电线路与弱电线路不应敷设在同一个电缆槽内,而且留一定距离。

9)附件少的管道避让附件多的管道,这样有利于施工和检修,更换管件。各种管线在同一处布置时,还应尽可能做到呈直线、互相平行、不交错,还要考虑预留出施工安装、维修更换的操作距离、设置支、柱、吊架的空间等。
综合管线的排布方法
1) 定位排水管(无压管)。排水管为无压管,不能上下翻转,应保持直线,满足坡度。一般应将其起点(最高点)尽量贴梁底使其尽可能提高。沿坡度方向计算其沿程关键点的标高直至接入立管处。

2) 定位风管(大管)。因为各类暖通空调的风管尺寸比较大,需要较大的施工空间,所以接下来应定位各类风管的位置。风管上方有排水管的,安装在排水管之下;风管上方没有排水管的,尽量贴梁底安装,以保证天花高度整体的提高。

3) 确定了无压管和大管的位置后,余下的就是各类有压水管,桥架等管道。此类管道一般可以翻转弯曲,路由布置较灵活。此外,在各类管道沿墙排列时应注意以下方面:保温管靠里非保温管靠外;金属管道靠里非金属管道靠外;大管靠里小管靠外;支管少、检修少的管道靠里,支管多、检修多的管道靠外。管道并排排列时应注意管道之间的间距。一方面要保证同一高度上尽可能排列更多的管道,以节省层高;另一方面要保证管道之间留有检修的空间。管道距墙,柱以及管道之间的净间距应不小于100mm。
案例应用
根据施工图纸建立建筑、结构、机电BIM模型,利用BIM技术检测建筑与结构之间的碰撞问题,设计不合理问题,有效控制建筑和结构图纸的一致性,避免了在施工过程因建筑和结构设计冲突,造成的返工、拆改。

根据建筑、结构、机电的BIM模型进行管线的布置,在发生与总包BIM模型发生冲突或者碰撞时,相互协调碰撞,利用BIM软件把建筑、结构等影响到机电专业的模型,整合到一个模型当中,利用软件自动检测碰撞功能,分别检测机电各专业间碰撞、机电与建筑和结构碰撞等,把问题提前优化,把影响较大的问题反馈给相关专业协调修改。

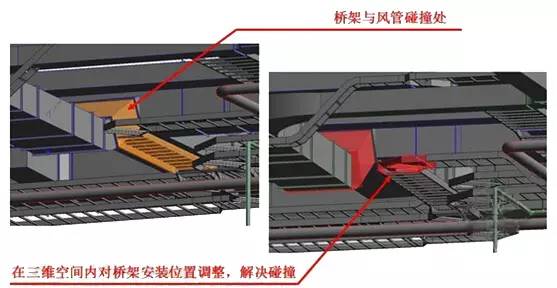

当消防系统与机电总包的风管发生碰撞时,如图所示:
上述图,可以看出发生碰撞的地方比较明显,通过碰撞检测可以看出桥架与风管有明显的冲突,通过协商,把桥架的位置进行调整,解决碰撞。

利用BIM技术检测消防和机电之间的碰撞问题,设计不合理问题,有效控制建筑和结构图纸的一致性,避免了在施工过程因建筑和结构设计冲突,造成的返工、拆改。

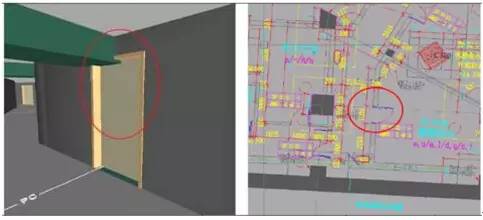

利用BIM模型检测出的结构梁与门的碰撞,在传统的2D平面图纸里很难发现此类问题。

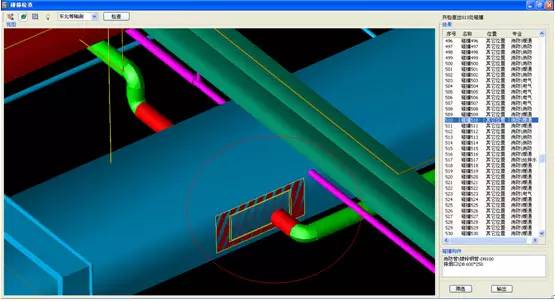

案例1:
在图中所示,可以看出红色的地方发生了碰撞,我们需要调整管道的避让,其中蓝色部分是风管,尽量避免风管90°弯曲,所以调整水管的位置,绿色部分是水管部分,最终结果我们需要进行碰撞检查后进行修改,避免施工中出现错误。

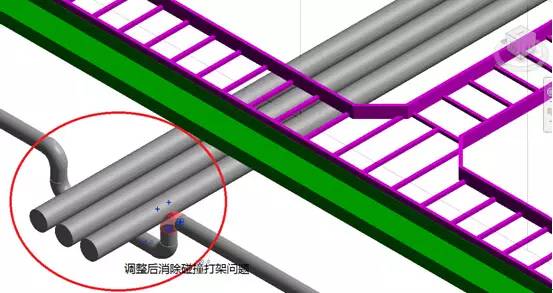

案例2:
上图为水管与水管之间的碰撞,灰色部分是水管,可以从图中看出交叉的部分发现打架的问题,需要进行调整,把水管的位置进行碰撞检测从而进行修改,使得在现场施工的时候避免不必要的冲突和错误。

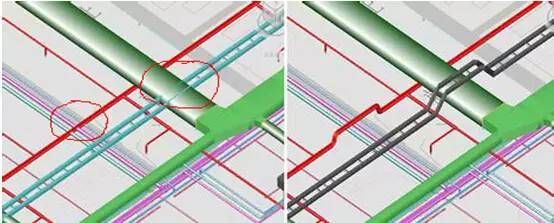

案例3:
上述图中,浅蓝色部分是桥架,绿色部分是风管,红色部分是消防水管,图中通过碰撞检查可以看出左图中发生两处比较严重的碰撞,红色圈分别画出错误的部位,一个是防火桥架和风管的碰撞,另外一个是消防水管与其他管道发生碰撞,通过BIM中的碰撞检查可以将它们进行有效地调整,小管优先避让大管,避免在现场中发生管道打架的情况。
