消防产品如何接线？接线原理图有哪些？

接线图：是控制柜体内部元器件二次图纸，这个图纸根据原理图画出来的，描述系统中设备与线连接的图纸，通常会包含设备自身的供电电源线，系统总线，信号的输入线，设备自身状态的反馈线，对外部设备的控制线和电源线等。表示成套装置、设备或装置的电路连接关系的简图。用于生产制造和检修，下面跟大家分享各种类型的消防产品接线图，供大家使用参考！

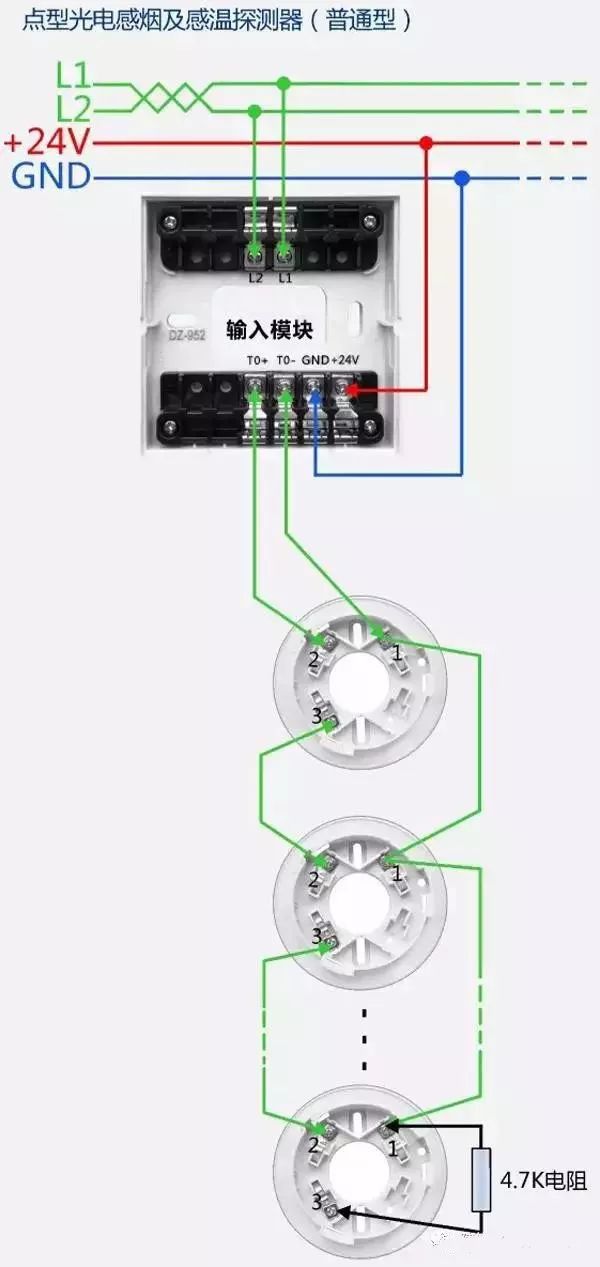

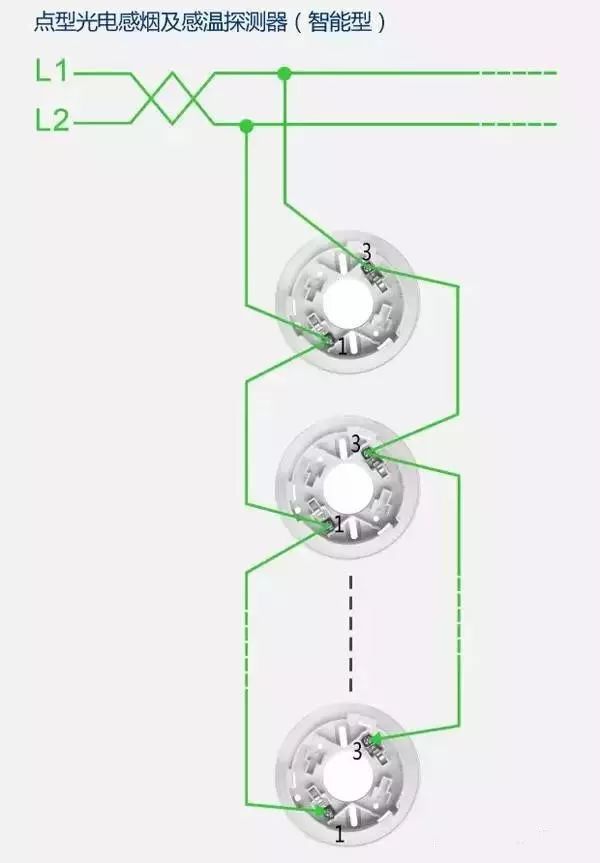

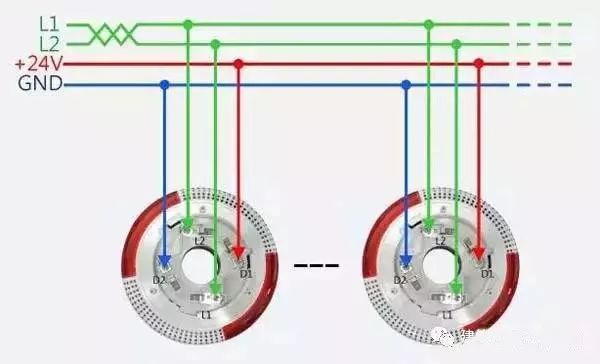

一、探测器类接线图

二、报警按钮类接线图

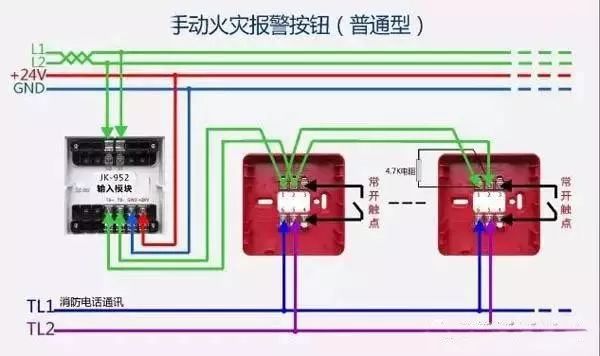

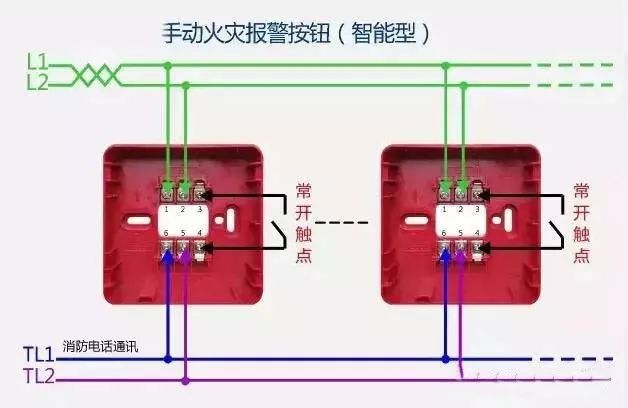

手动火灾报警按钮

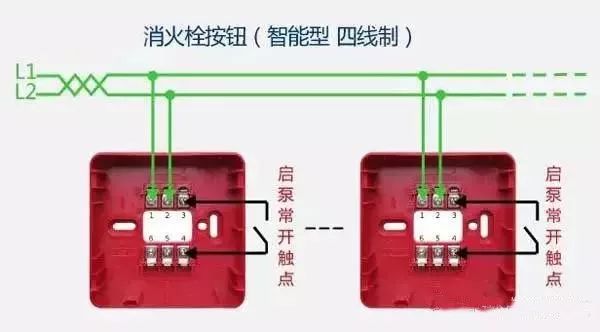

消火栓按钮

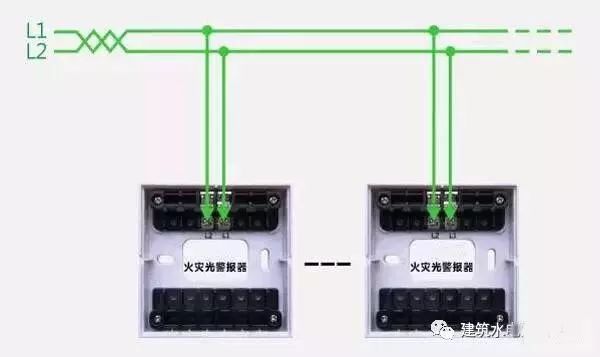

三、声光警报器类接线图

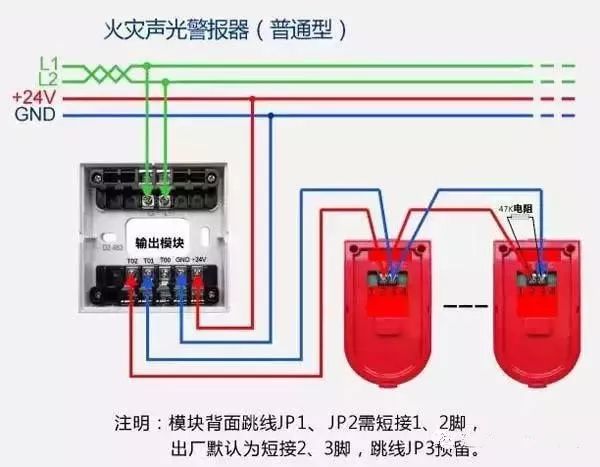

火灾报警器

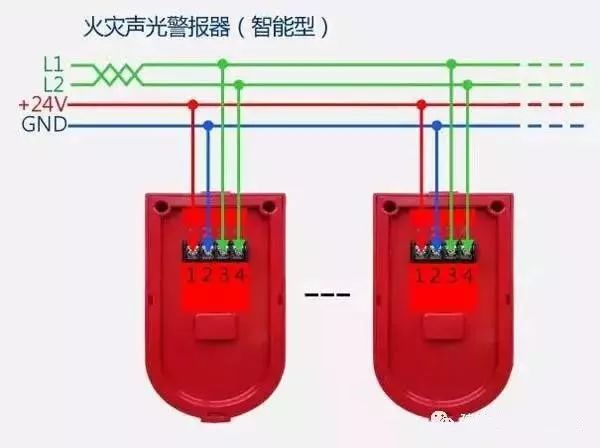

火灾报警器（智能型）

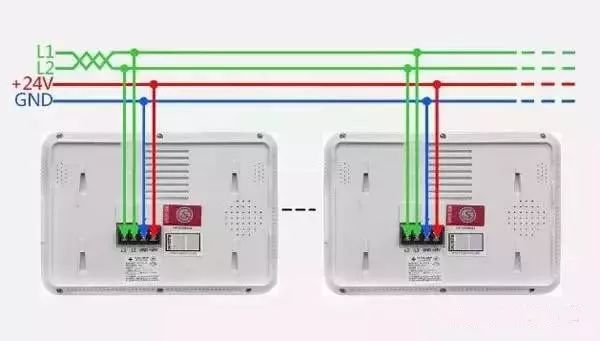

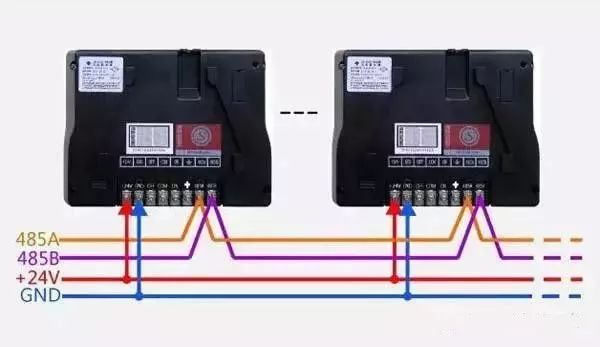

四、火灾显示盘类接线图

五、现场模块类接线

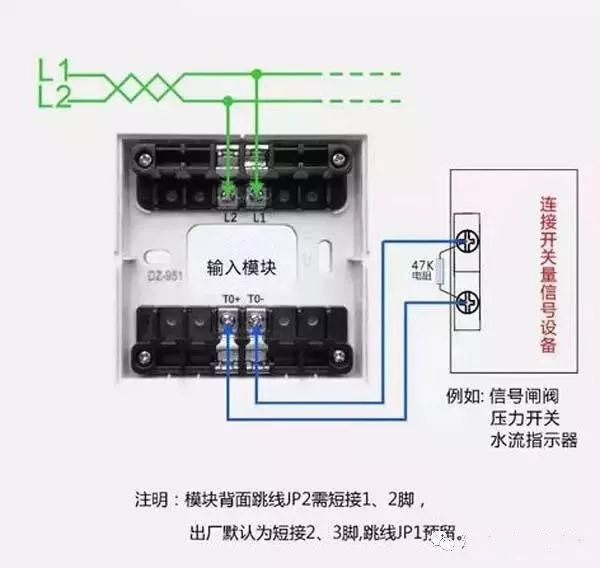

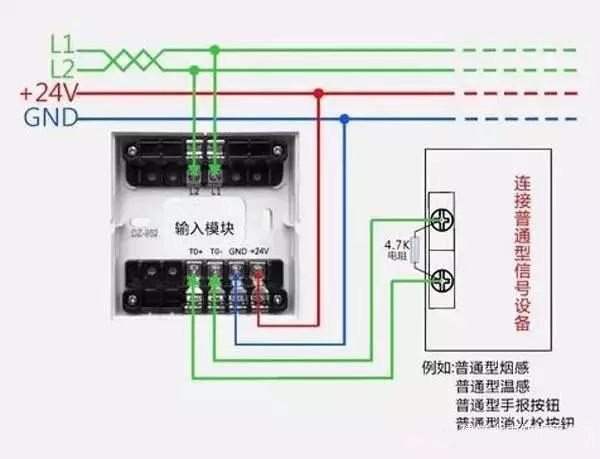

1、输入模块

2、输入模块

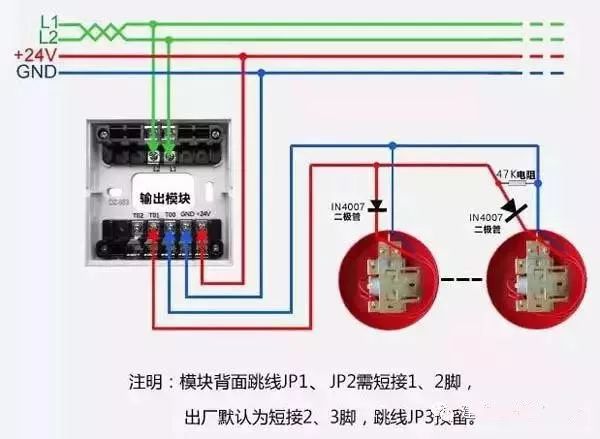

3、输出模块

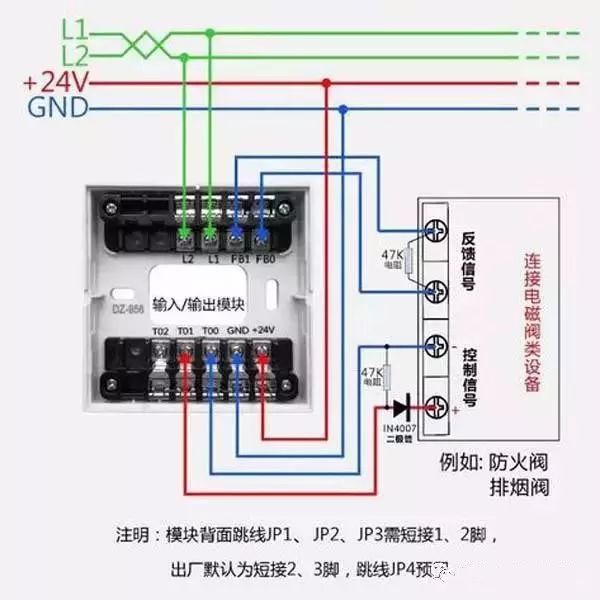

4、输入/出模块（电磁阀类）

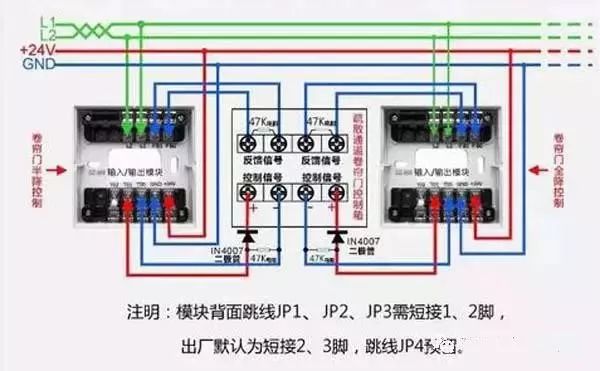

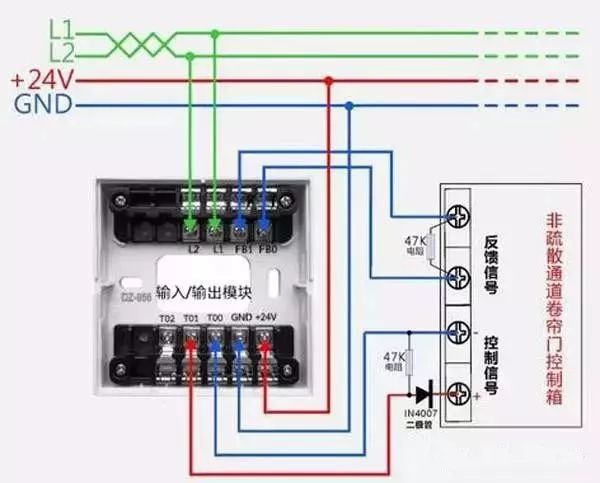

输入/出模块（卷门类）

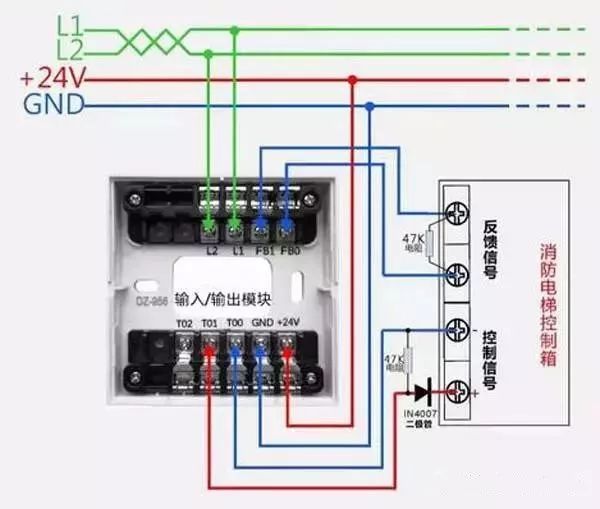

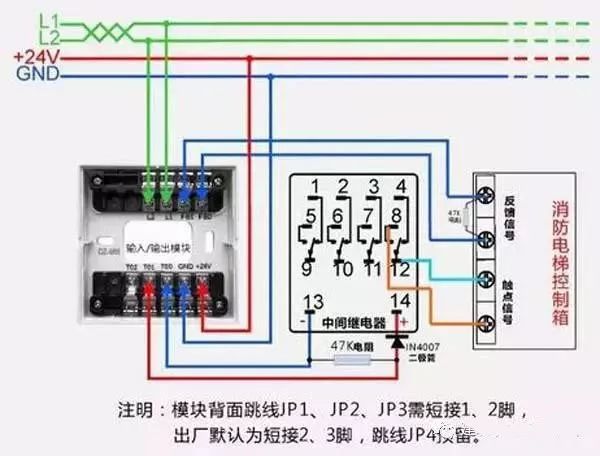

输入/出模块（消防电梯）

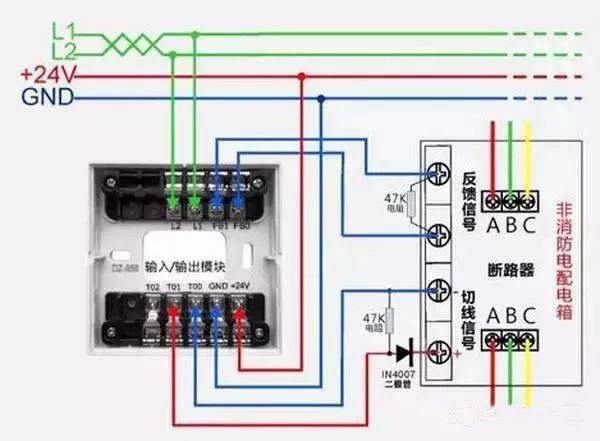

输入/出模块（切非消防电）

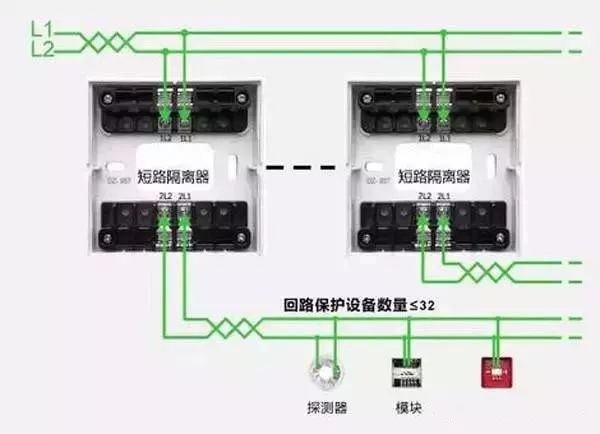

5、短路隔离器

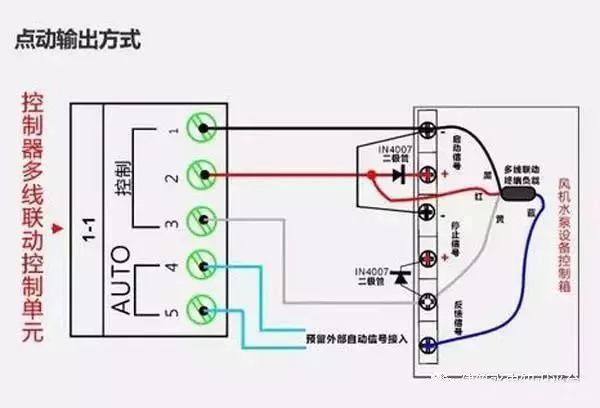

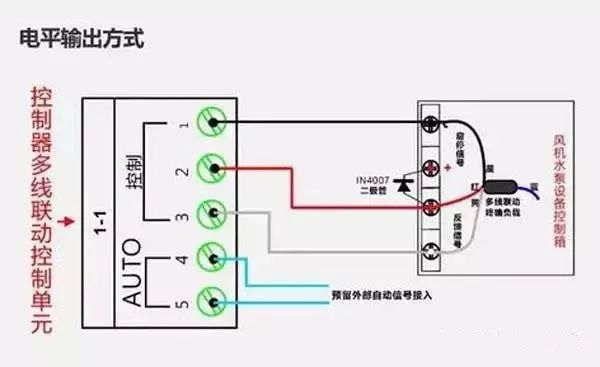

6、多线联动控制单元（风机水泵设备多线控制）

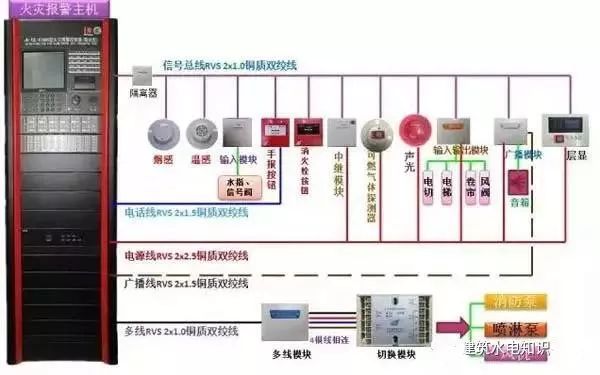

自动报警系统连接示意图

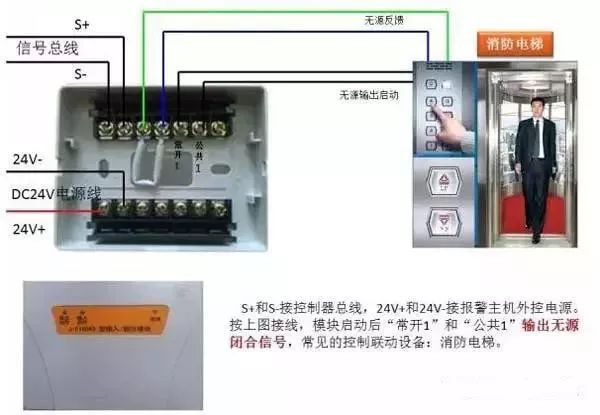

消防联动设备无源启动的接法

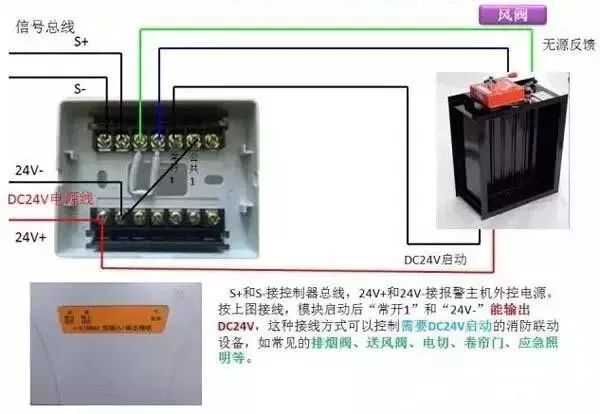

消防联动设备有源启动接法

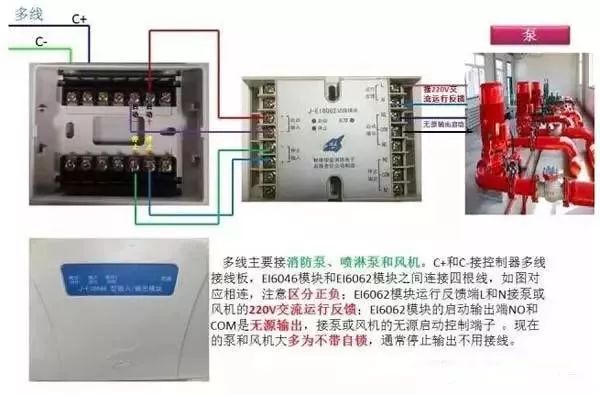

多线控制泵或风机的无源启动接法

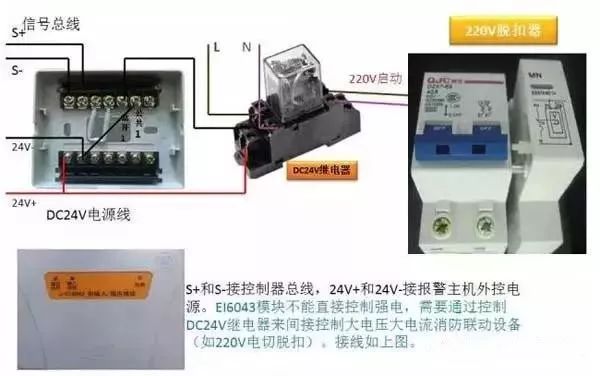

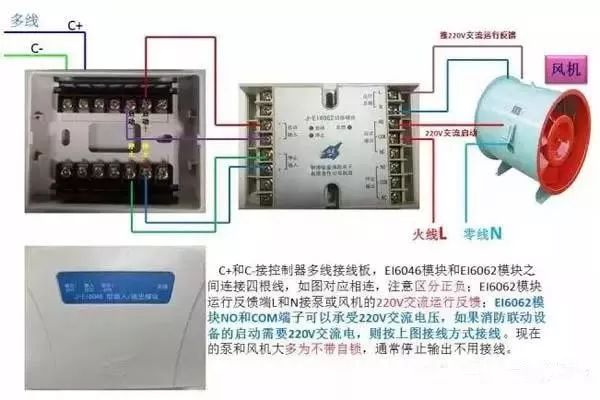

多线控制泵或风机的220V交流启动接法

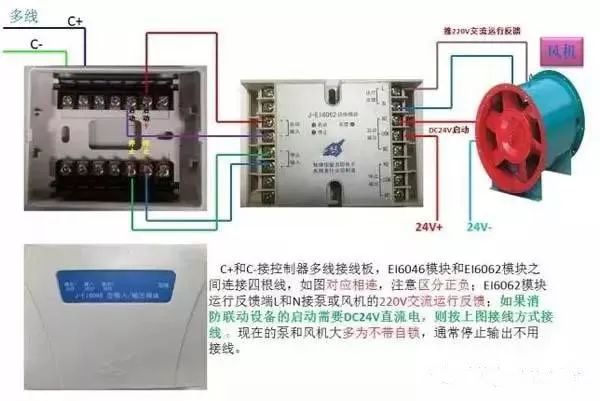

多线控制泵或风机的DC24V启动接法

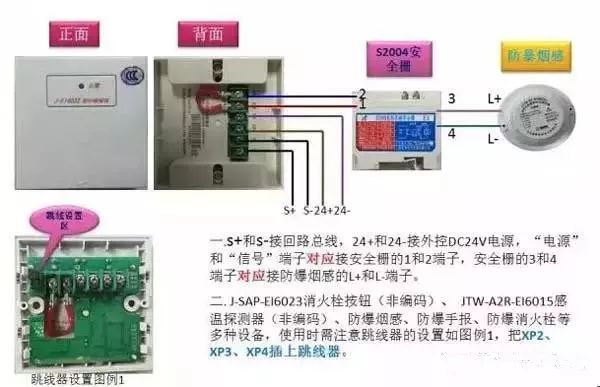

中继模块接防爆烟感接法

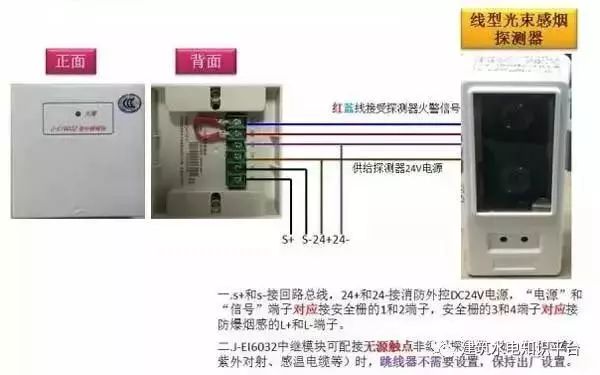

中继模块接线型光束烟感接法

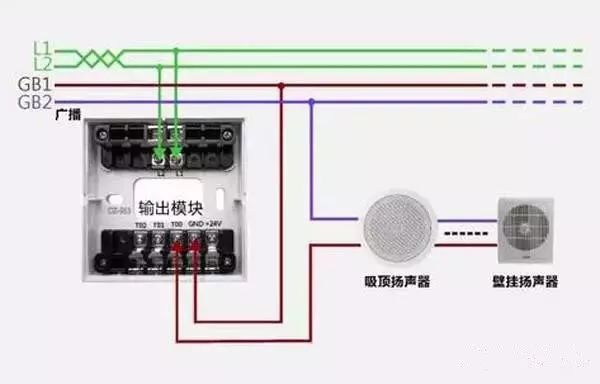

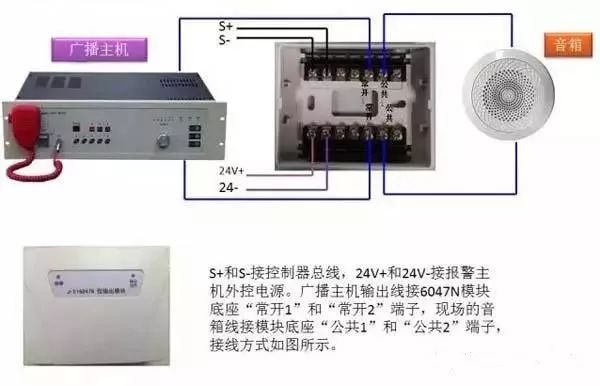

广播模块接线

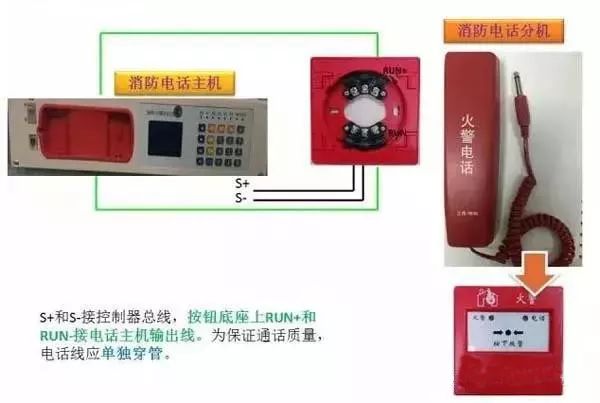

手动报警按钮接线
