建筑工程图纸代号大全，看懂图就靠它！

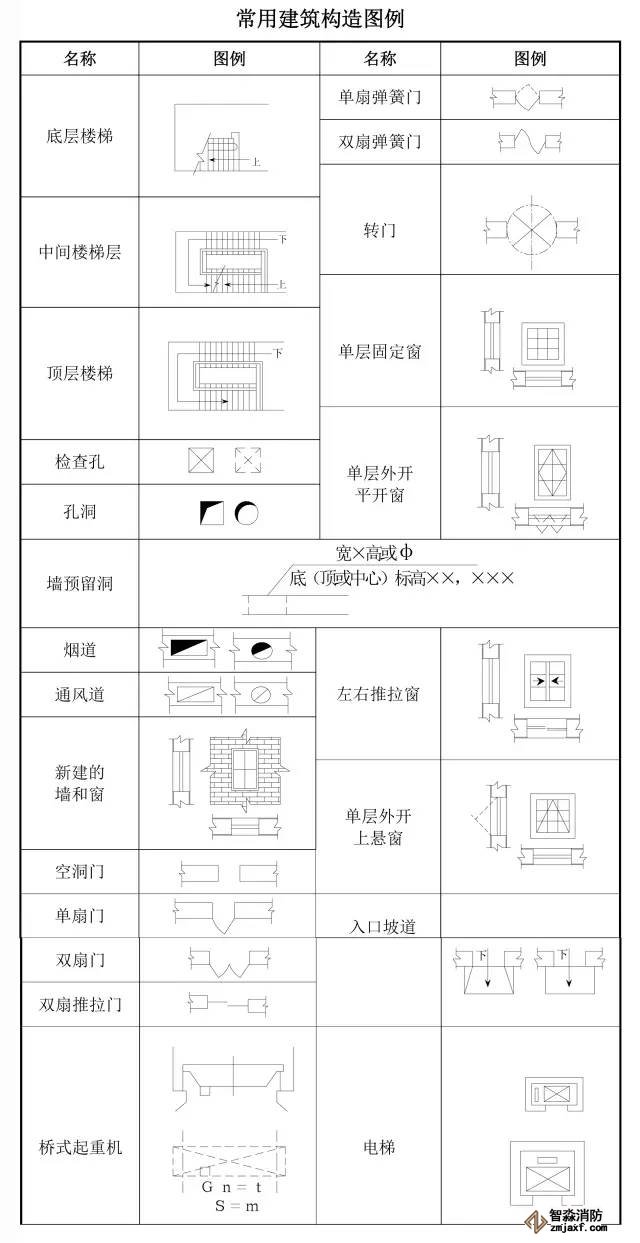

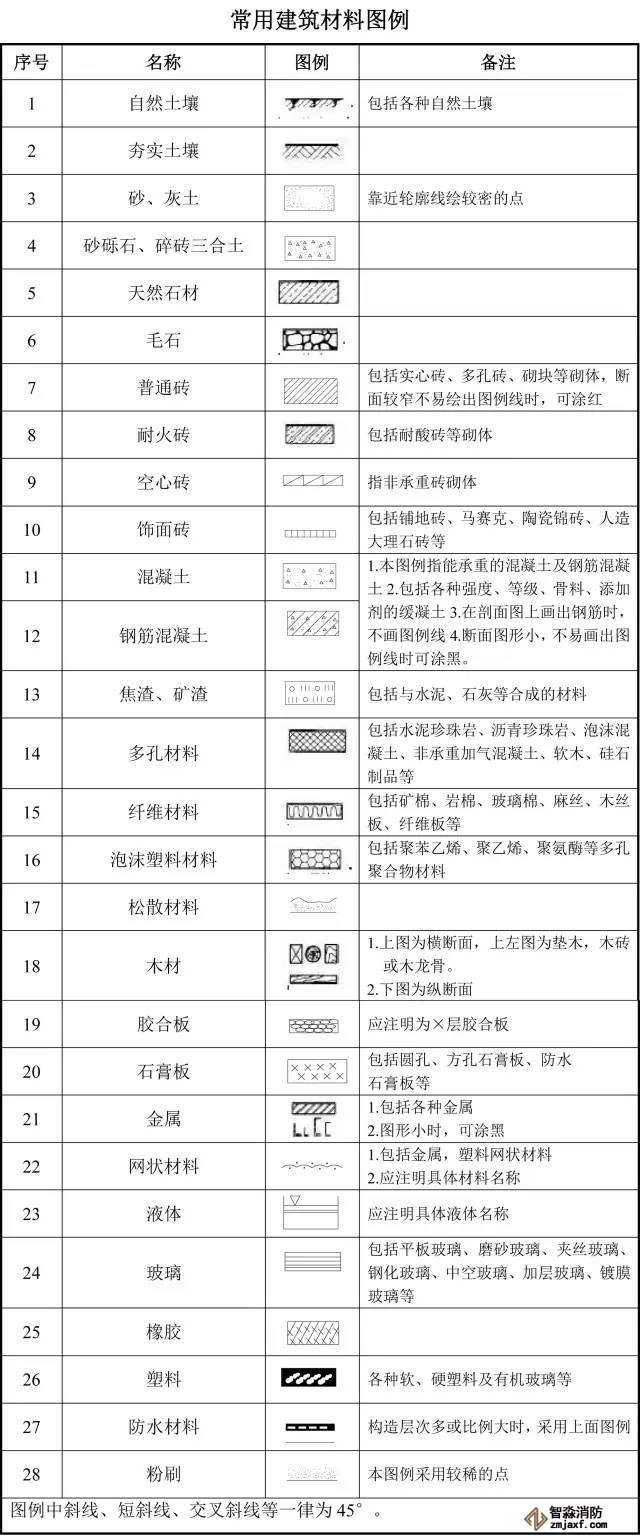

名称

代号

名称

代号

板

B

屋架

WJ

屋面板

WB

托架

TJ

空心板

KB

天窗架

CJ

槽形板

CB

框架

KJ

折板

ZB

刚架

GJ

密肋板

MB

支架

ZJ

楼梯板

TB

柱

Z

盖板或沟盖板

GB

框架柱

KZ

挡雨板或檐口板

YB

构造柱

GZ

吊车安全走道板

DB

暗柱

AZ

墙板

QB

承台

CT

天沟板

TGB

基础

J

梁

L

设备基础

SJ

屋面梁

WL

桩

ZH

吊车梁

DL

挡土墙

DQ

单轨吊车梁

DDL

地沟

DG

轨道连接

DGL

柱间支撑

ZC

车档

CD

垂直支撑

CC

圈梁

QL

水平支撑

SC

过梁

GL

梯

T

连系梁

LL

雨篷

YP

基础梁

JL

阳台

YT

楼梯梁

TL

梁垫

LD

框架梁

KL

预埋件

M-

框支梁

KZL

天窗端壁

TD

屋面框架梁

WKL

钢筋网

W

檩条

LT

钢筋骨架

G

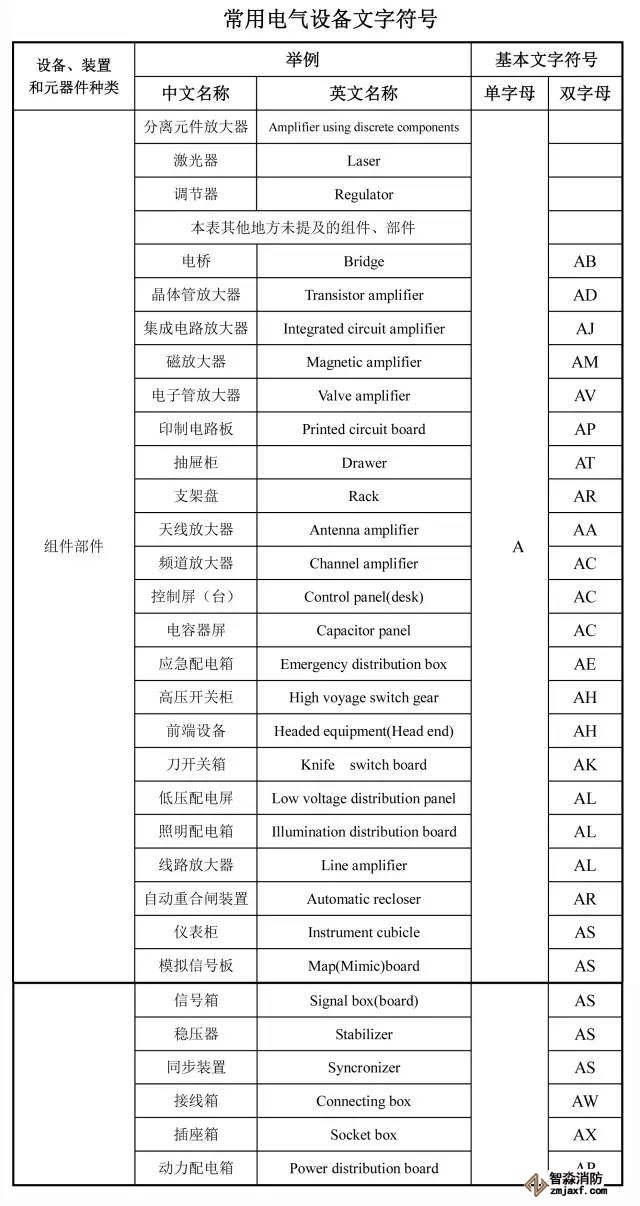

代号

表示

SC

钢管

PC

PVC聚乙烯阻燃性塑料管

CT

桥架WC沿墙暗敷设

WS

沿墙明敷设

CC

沿顶板暗敷设

F

暗敷在地板内

CE

沿顶板明敷

YJV

电缆

SYV

电视线

PE

接地(黄绿相兼)

PEN

接零(蓝色)

3项线(火线)

A项(黄)B项(绿)C项(红)KV(电压)千伏

BV

散线

MEB

总等电位

LEB

局部等电位线路敷设方式代号

PVC

用阻燃塑料管敷设

DGL

用电工钢管敷设

VXG

用塑制线槽敷设

GXG

用金属线槽敷设

KRG

用可挠型塑制管敷设

线路明敷部位代号

LM

沿屋架或屋架下弦敷设

ZM

沿柱敷设

QM

沿墙敷设

PL

沿天棚敷设

线路暗敷部位代号

LA

暗设在梁内

ZA

暗设在柱内

QA

暗设在墙内

PA

暗设在屋面内或顶棚内

DA

暗设在地面或地板内

PNA

暗设在不能进入的吊顶内

照明灯具安装方式代号

D

吸顶式

L

链吊式

G

管吊式

B

壁装式

R

嵌入式

BR

墙壁内安装

配电线路的标注方法

a——b(c×d)e——f

a表示回路编号

b表示导线型号

c表示导线根数

d表示导线截面

e表示敷设方式及穿管管径

f表示敷设部位

表示2根导线

表示3根导线

表示n根导线

照明灯具标注方法

a

灯数

b

型号或编号

c

每盏照明灯具的灯泡个数

d

灯泡容量，W

e

灯泡安装高度，m

f

安装方式

L

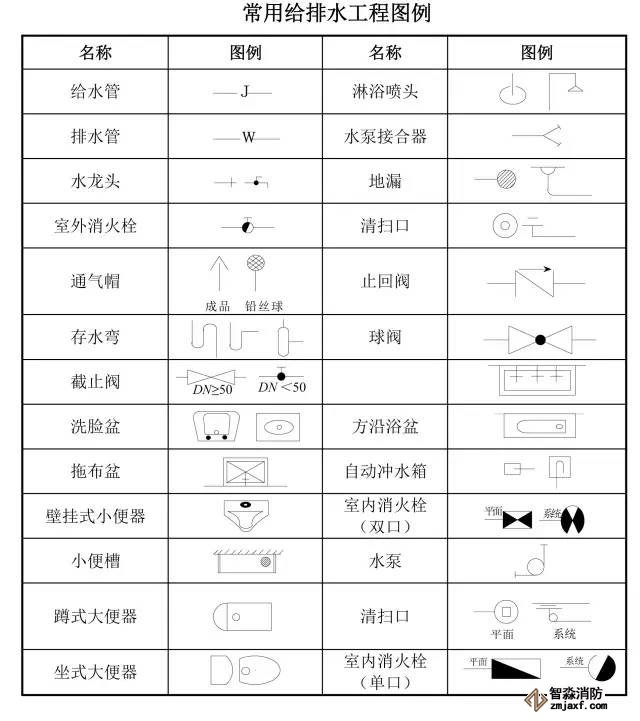

光源种类，白炽灯或荧光灯
