给排水工程安装全套施工,安装人全专业知识必备!

文章来源:本站作者:admin人气:29日期:2019-11-24 11:57:35



给排水工程是机电安装五大分部之一,也是贯穿建筑工程施工全过程的重要内容,本文是基于工程实例对给排水施工工艺的全流程解读,可供大家参考实施!





给排水工程施工工艺

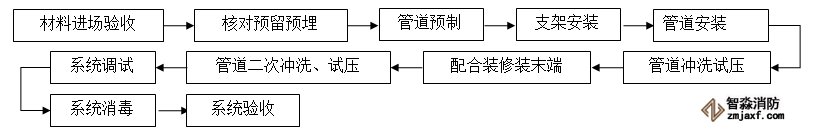

给水施工工艺流程图

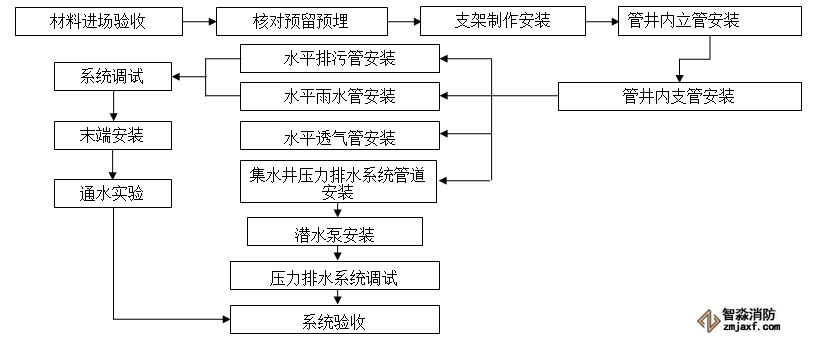

排水施工工艺流程图





下面从这八个方面实例解读给排水施工
①管道安装 管道封堵 水泵安装
消防部件安装 屋面管道安装
实验 成品保护 末端安装



01.
管道安装

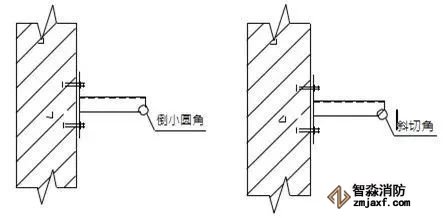

1)支架选型



单根角钢支架,倒小圆角或切小斜角

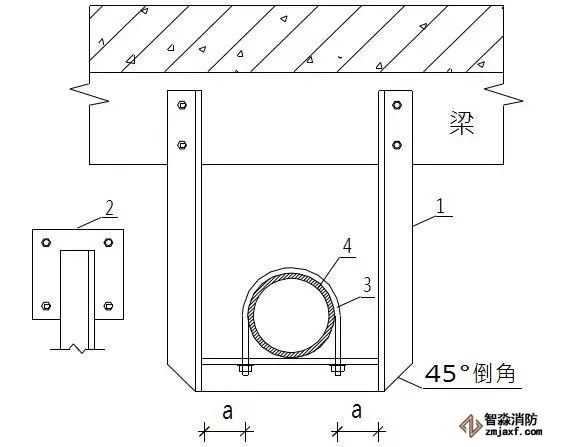

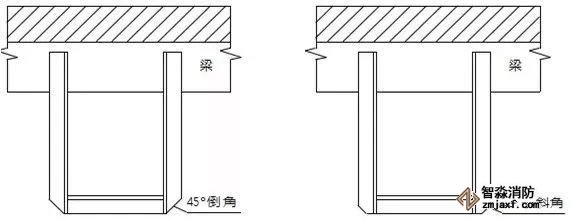

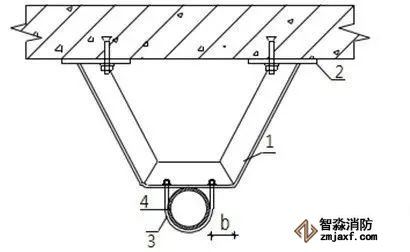

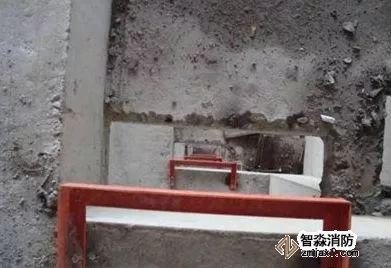

角钢门字型吊架,下方切大斜角或小斜角





说明:
(1)整个工地风格需统一
(2)落地门型支架需煨弯,门字型吊架可煨弯或焊接连接



2)垂直管道安装

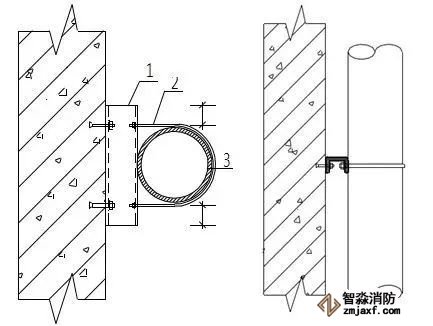

单管安装



1.槽钢  2.管码 3.管道



多管安装



1.角钢 2.连接板 3.管码 4.管道



说明:支架的槽钢或角钢规格根据荷载计算确定,支架形式也会根据承重有所变化



3)水平管道安装



单管安装(DN50~DN200)



1.角钢  2.连接板(8mm)  3.管码  4.管道



单管安装(DN100?DN300)



1.角钢  2.连接板(10mm,做为承重支架,当使用80以上的角钢时采用)  3.管码  4.管道



单管安装(DN25~DN80)



1.角钢  2.连接板(6mm)  3.管码  4.管道
 喷淋系统防晃支架

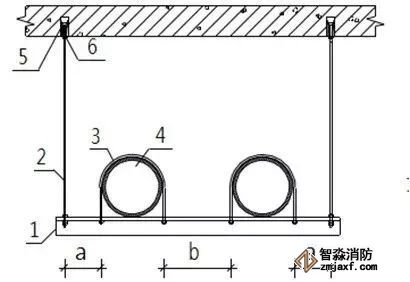

多管安装



1.支架横担  2.镀锌螺杆  3.管码  4.管道  5.顶爆螺栓  6.紧固螺栓



4)管道安装实例



垂直安装



管道安装前支架上下采用铁丝作垂直吊线,保证立管垂直度

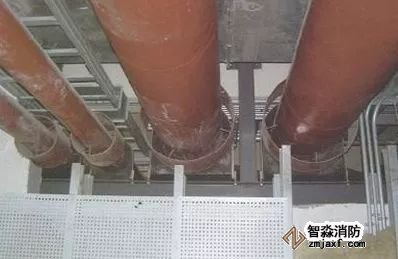

水平安装



在施工前须在砼结构下弹控制线,保证支架在一直线上



垂直安装





水平安装

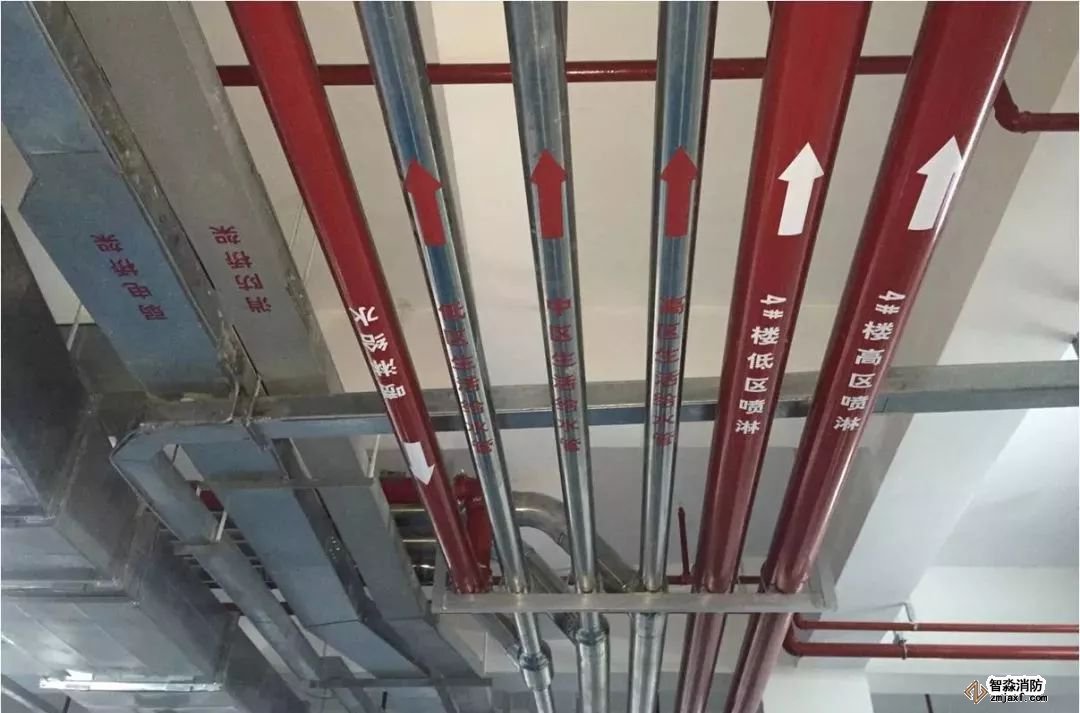

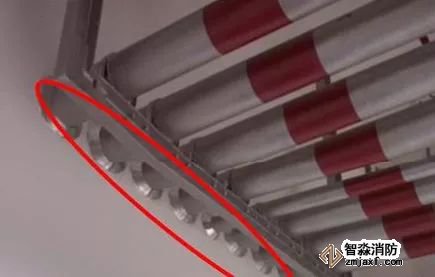

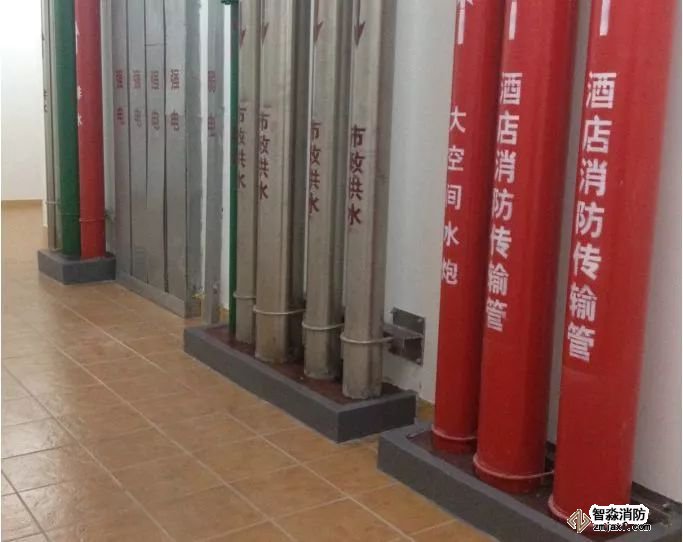

管道平行敷设,安装牢固,间距合理,标识清晰,穿板封堵美观



5)管道部件安装

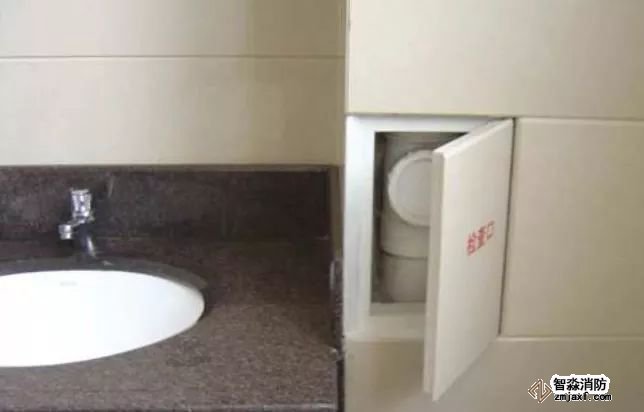

检查口安装



排水立管检查口中心高度距操作地面为1m,朝向应便于检修,铸铁排水立管检查口之间的距离不宜大于10m,塑料排水立管每六层设置一个检查口

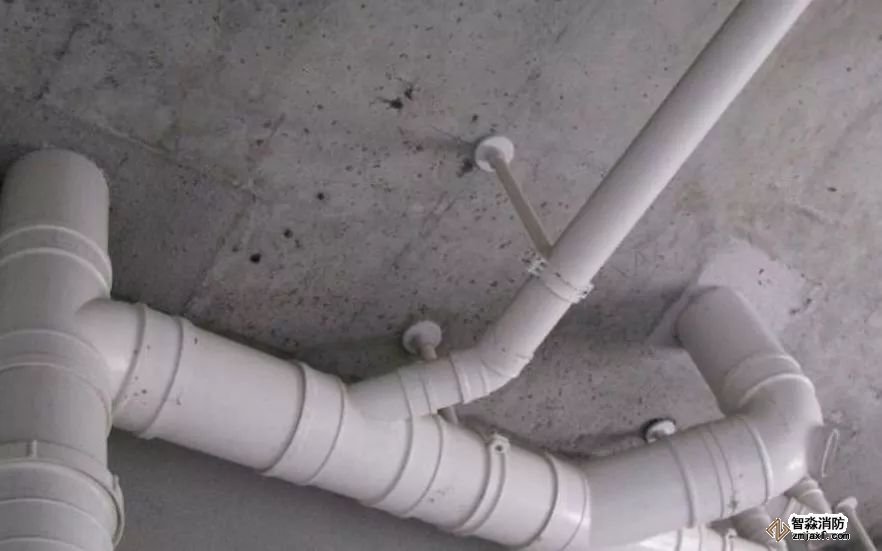

连接



用于室内排水的水平管道与水平管道、水平管道与立管的连接,应采用45°三通或45°四通和90°斜三通或90°斜四通,封堵止水环



6)水井安装

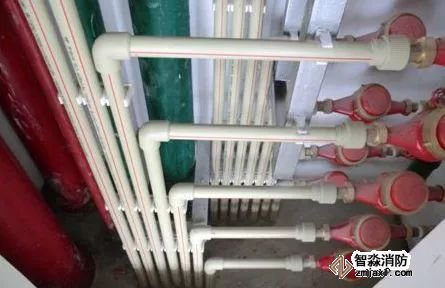

装表前应排净管内杂物,以防堵塞,水表应水平安装,箭头方向与水流方向一致



02.
管道封堵

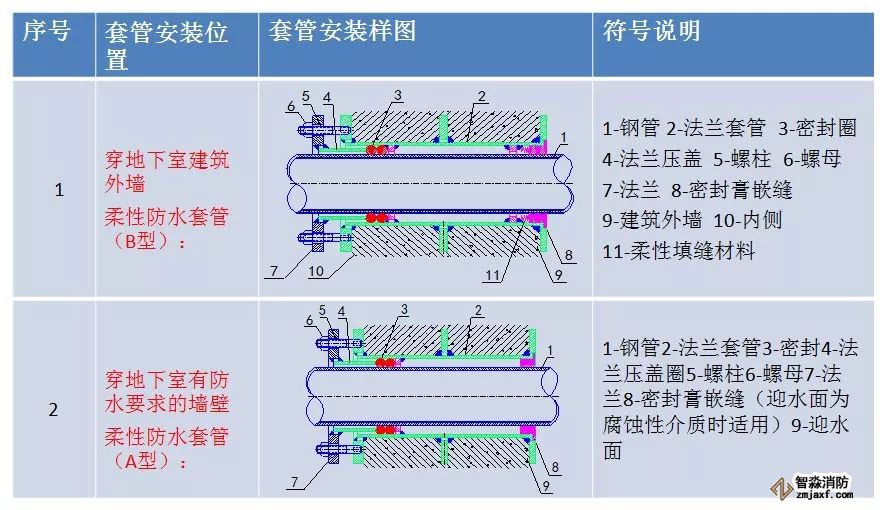

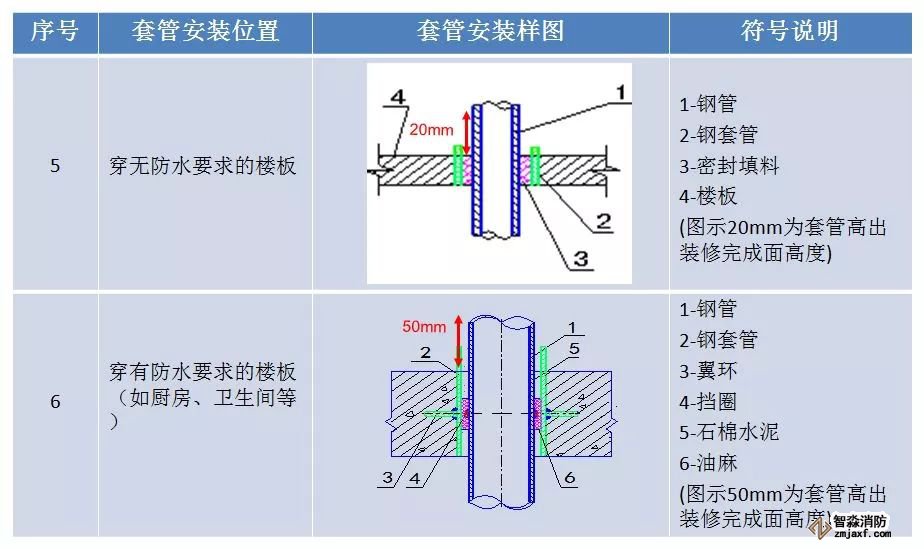

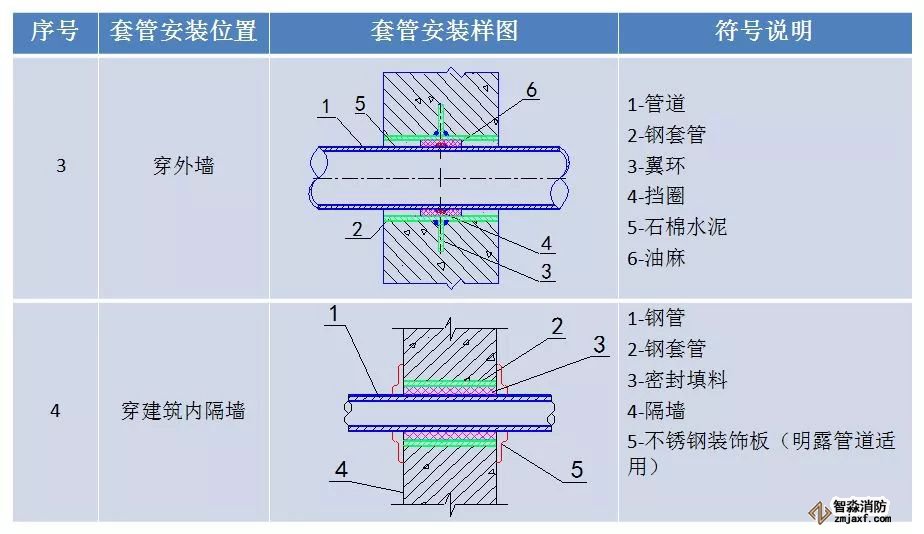

1)管道封堵选型





2)管道封堵实例

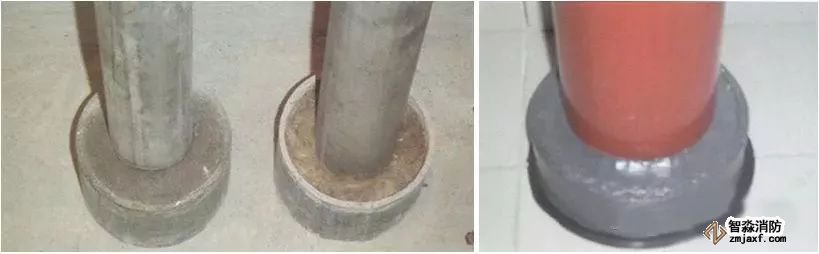

穿板封堵要点



套管与管道对中,环缝一致,填料平整,标色分明

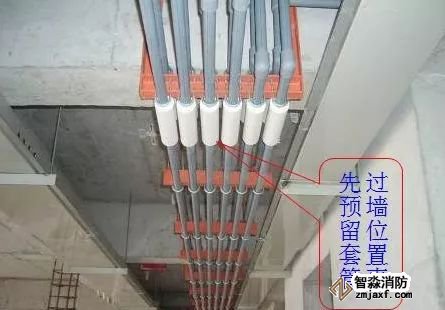

穿墙封堵要点



1、穿墙管道事先采用钢筋点焊固定预留套管
2、套管内部不能有接头,管道支架、阀门、接头等应该距离套管200mm以上
3、明装与装饰要求高的创优工程,套管外应设装饰盖,起到防火与美观的作用



3)透气管安装

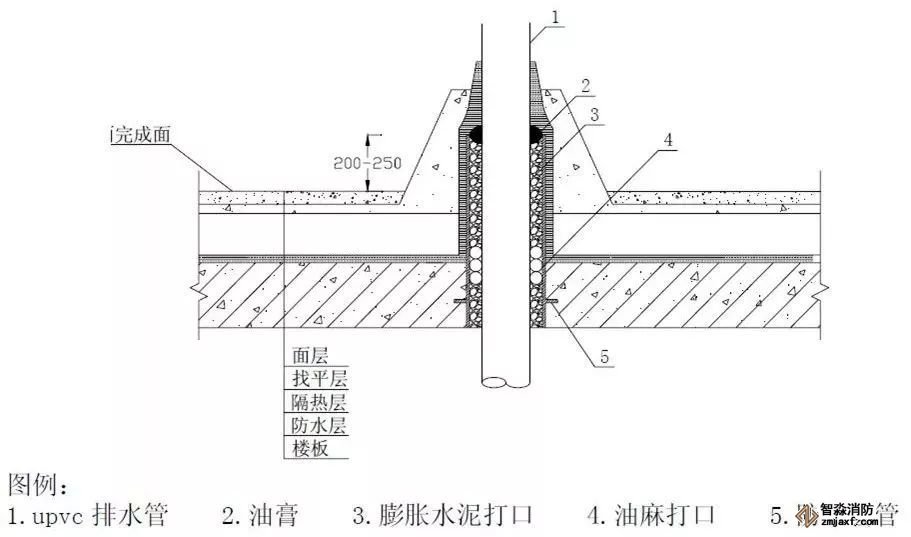

透气管出屋面安装



1、套管周围在屋面混凝土找平层施工时,用水泥砂浆筑成锥形阻水圈
2、管道与套管间的环形缝隙应采用防水胶泥或无机填料嵌实



03.
水泵安装



1)基础设置

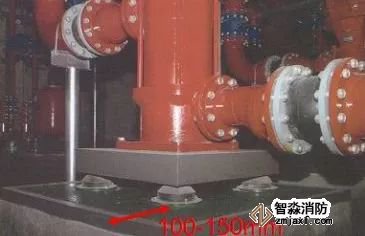

生活水泵房、消防水泵房基础边宜宽出设备底座100-150mm,水泵基础高度宜设置为200mm,并沿水泵周边设置宽度不少于200mm宽的排水沟

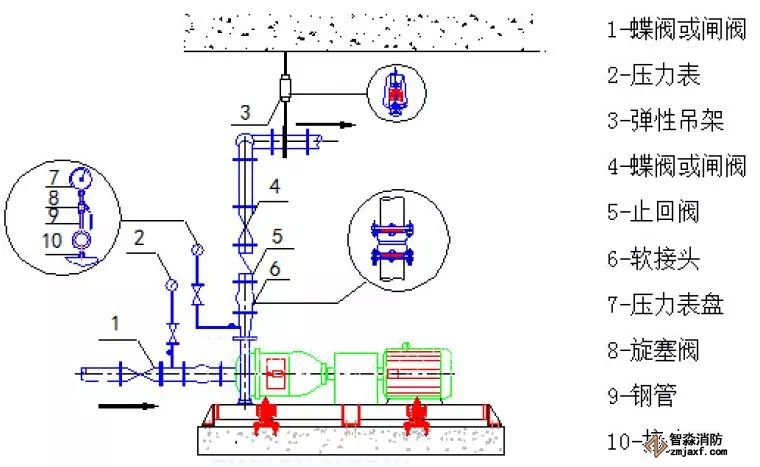

2)卧式水泵安装

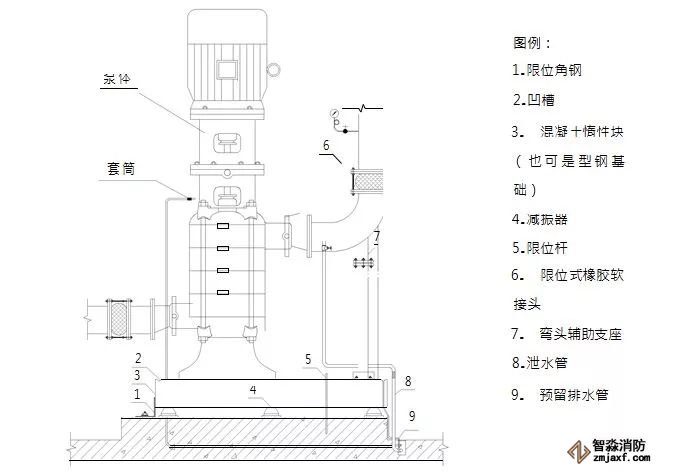

3)立式水泵安装





1立式水泵底座下应设槽钢基础,扩大立式水泵基础接触面积,增加水泵平稳牢固性;槽钢基础与水泵底座螺栓刚性连接



2立式水泵不得采用弹簧减震器;大型立式水泵最好采用稳定性好的橡胶减震垫;多台立式泵可采取组合机组安装,增加水泵的整体稳定性



4)水泵安装实例



立式水泵

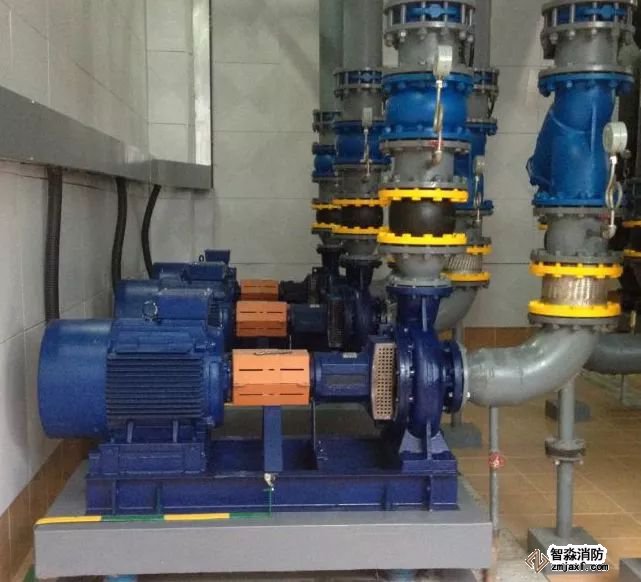

卧式水泵





1、水泵的进出口应设软接头
2、水泵都需接地
3、设备配管合理,附件成排成线,固定支架位置正确



5)潜污泵安装

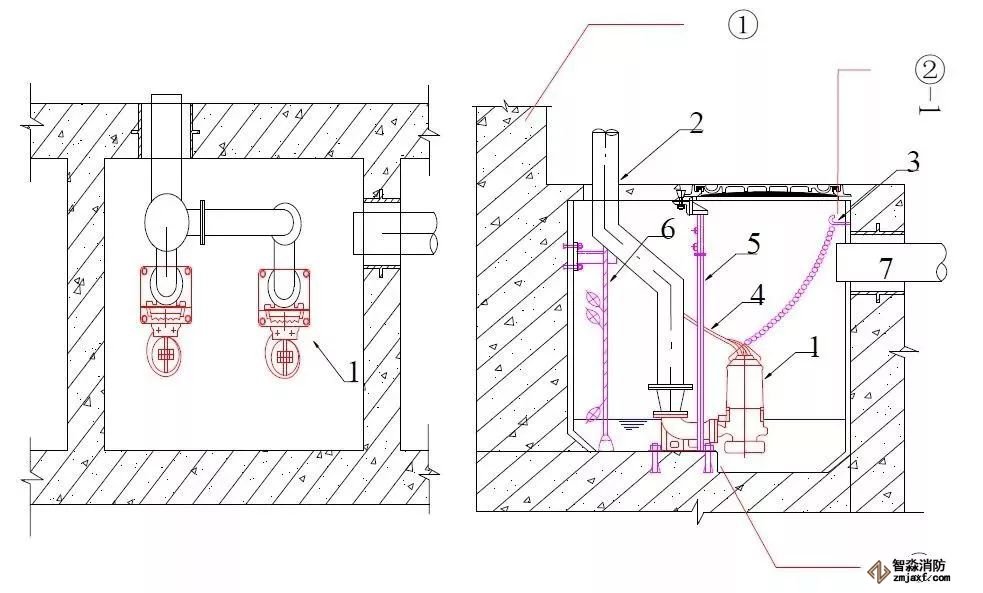

1-潜污泵  2-出水管  3-挂钩  4-电缆  5-自动耦合装置  6-液位自动控制装置  7-集水井进水管



潜污泵泵坑在安装前必须清理泵坑中的杂物垃圾,避免潜污泵泵安装运行损坏

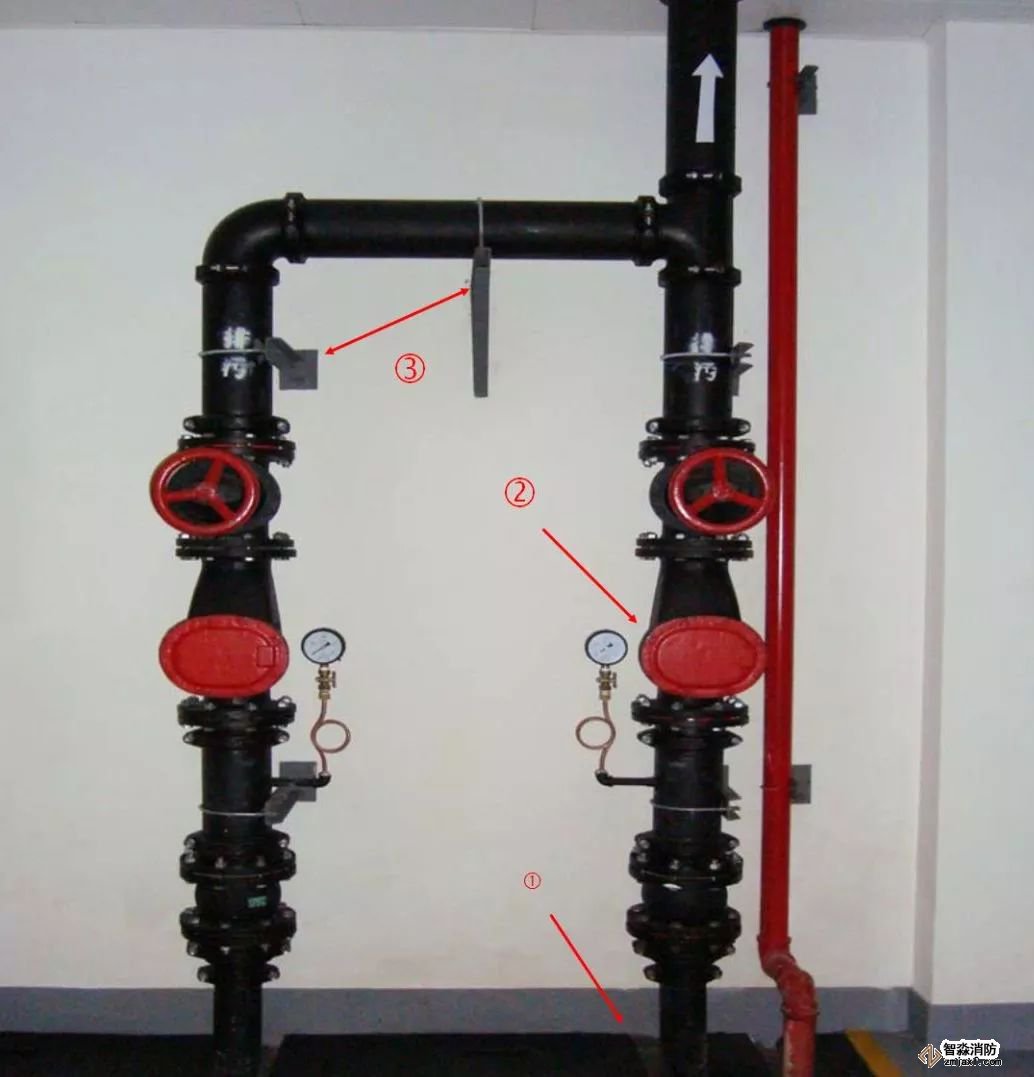

6)潜污泵安装实例





1排水管伸入井坑时不得与井坑盖板接触,其间隙应为30—50mm



2潜污泵排水管阀门与部件从下往上依次为:软接头—压力表—止回阀—闸阀,闸阀的安装高度为地坪完成面上1.5m,三通高度宜为地坪高度2m处



3阀门与部件的两端,三通横管中部均设置支架,压力排水污废水管道指示与管道类别标示清楚,管道标志色为黑色

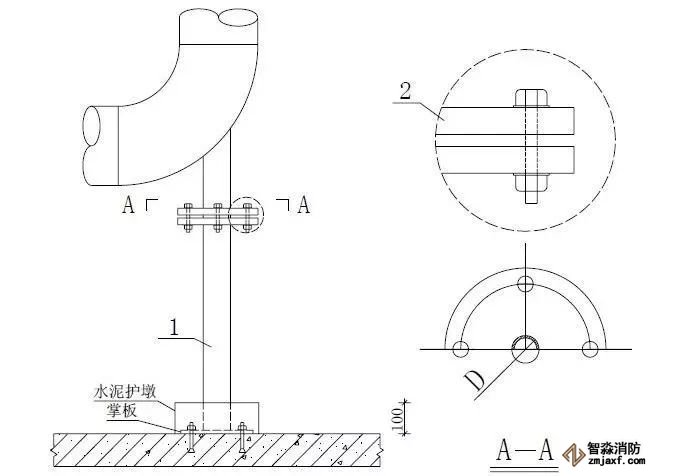

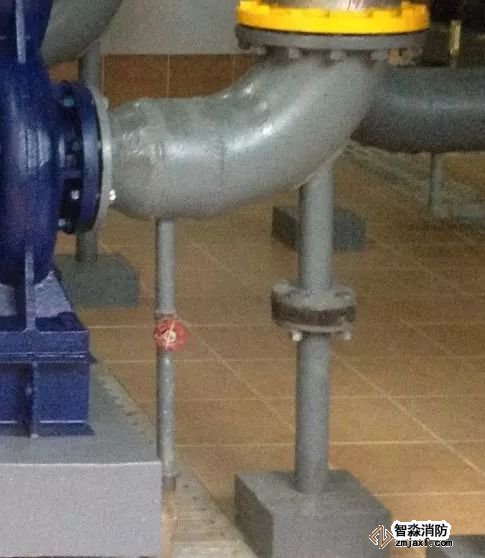

7)管道弯头辅助支座



图例





实例





柱管法兰盘距离地面完成面小于等于一米,管道直径为DN100?150时,柱管为DN50;管道直径为DN200?250 时,柱管为DN65mm;当设计另有减振要求时,需另考虑设置减振等

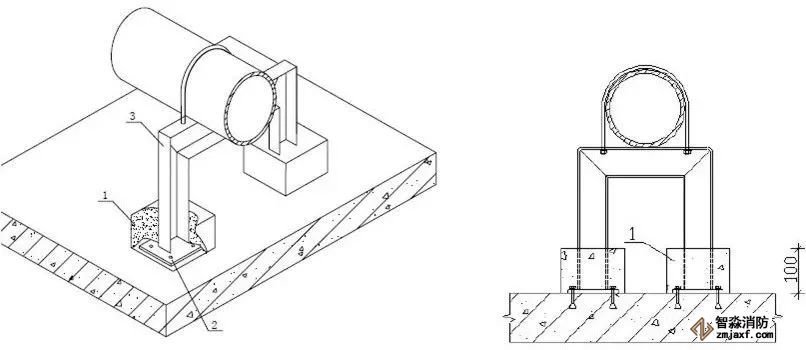

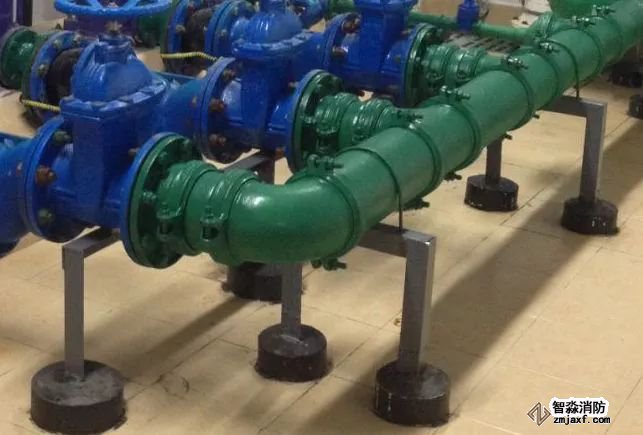

8)泵房落地支架护墩



图例





实例





1连接板需用膨胀螺栓固定
2水泥墩顶层表面需有5%的泄水坡度并刷漆
3图示为一条管道的做法,多条管道时参照此做法



04.
消防部件安装

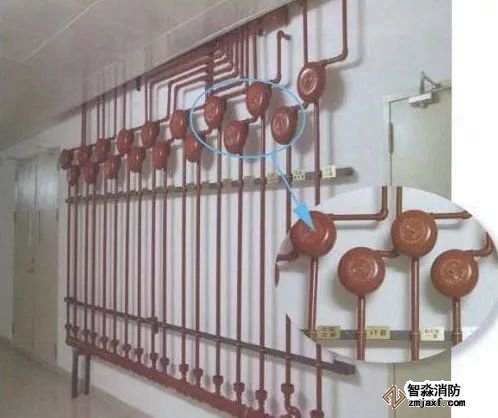

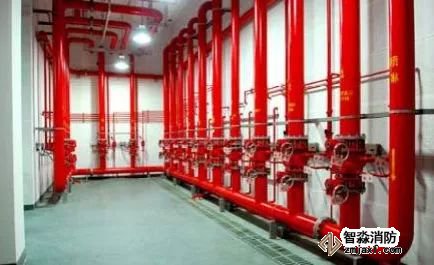

1)消防警铃安装



1阀组排列整齐
2水锣(水力警铃)设置在报警阀室外的走道内
3成排安装水锣应标识清晰
4阀组下应设置排水沟
5报警控制管线应排列整齐
6压力开关至接线盒的软管或软电缆长度一般不宜超过800mm
7报警阀组控制区域应在管路上标识清晰

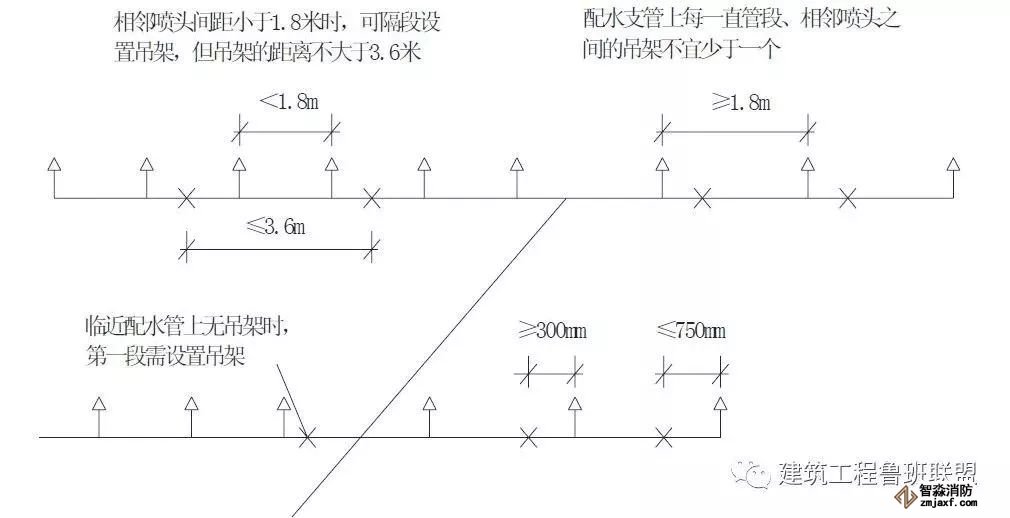

2)喷头支架设置



支架设置





3)特殊支架设置

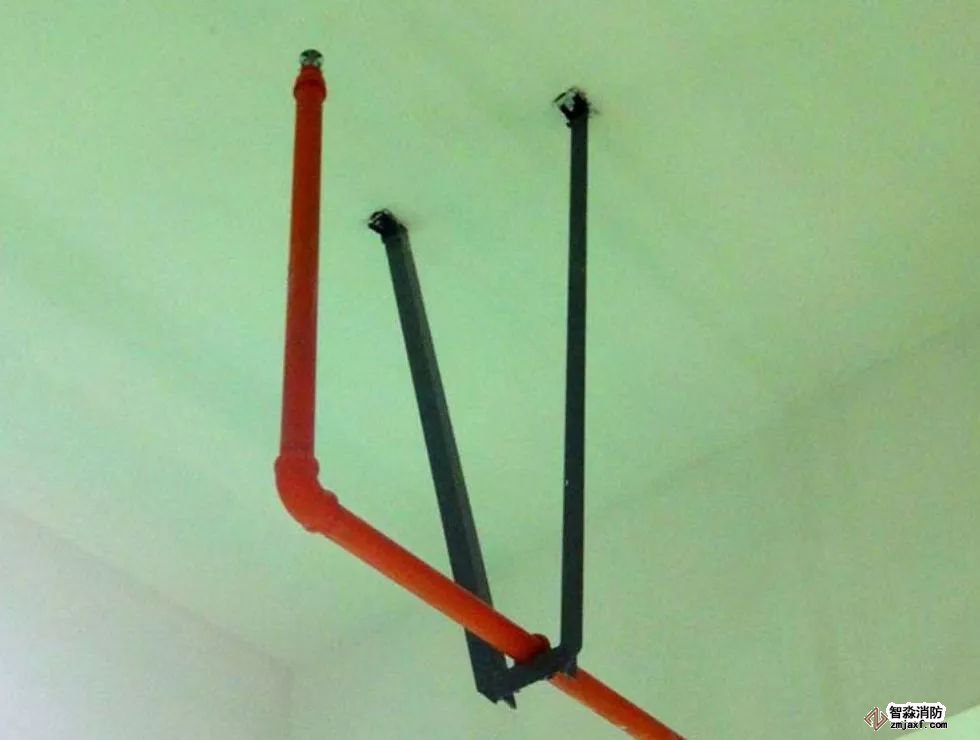

喷淋管道末端应采用梯形防晃支架





1无吊顶时设置上喷头;有吊顶时设置下喷头,当吊顶上方闷顶的净空高度超过800mm,且其内部有可燃物时,要求设置上喷头;喷头在系统冲洗试压合格后安装

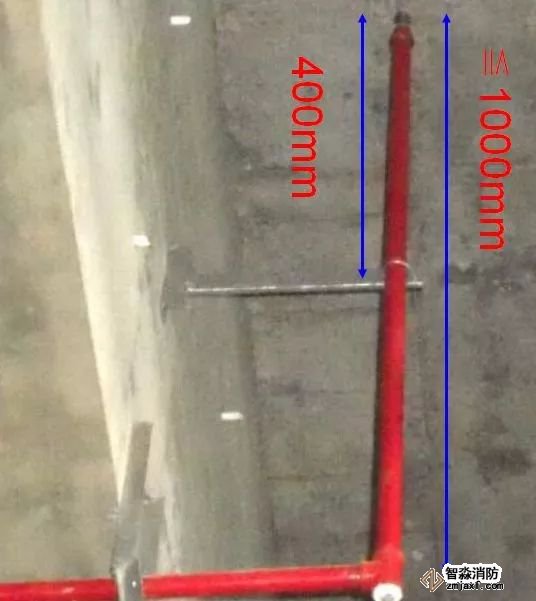

2当喷淋支管高度大于1000mm时,应设横向加强支架;末端支架与喷头之间的距离为400mm



4)喷头安装



喷头安装

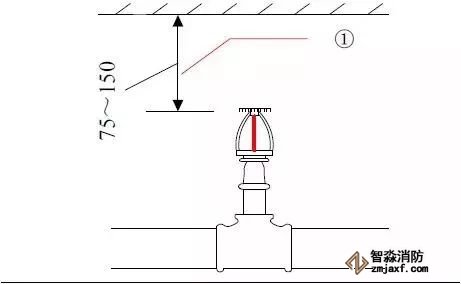

1直立型喷头安装距楼板顶部距离为100mm

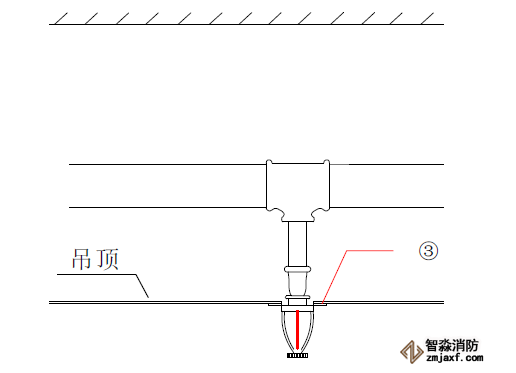

2有吊顶的下垂型喷头安装喷头根部应与吊顶平齐;为避免定位不准,可在吊顶龙骨标高确定后再安装下喷支管;下喷头与三通之间的短管长度不宜超过150mm



垂直安装

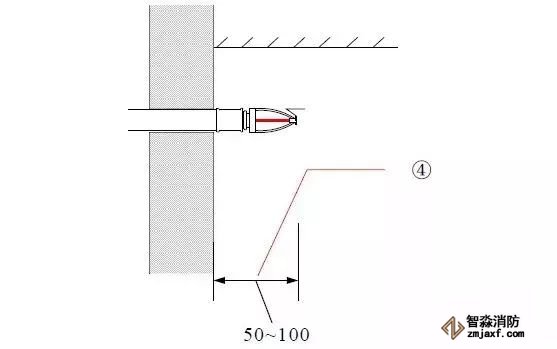

边墙型喷头安装离墙距离为50-100mm



水平安装





当梁、通风管道、排管、桥架宽度大于1.2 m时,增设的喷头应安装在其腹面以下部位;风管下喷头吊架应采取管道延长至风管另外一端边缘,并在延伸管道末端设置吊架



5)消防栓安装



安装要点

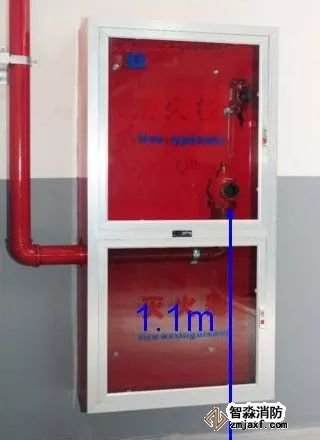

消火栓不在门轴侧,应在开启侧;消火栓口中心离地高度为1.1 米,允许偏差±10mm

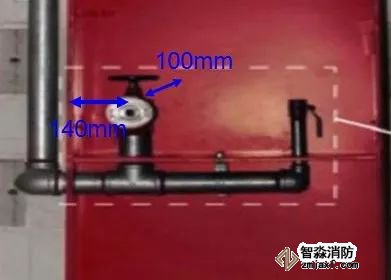

阀门中心距箱侧面料140mm,距箱后内表面为100mm,允许偏差±5mm;消火栓箱体安装的垂直度偏差≤3mm

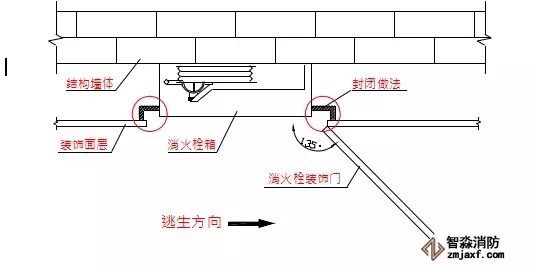

消火栓箱与各类装饰面配合安装做法





05.
屋面管道安装

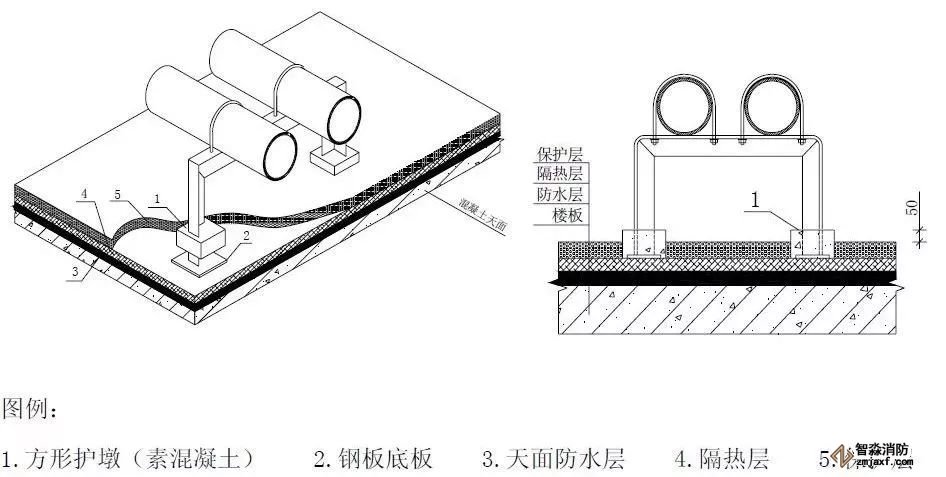

管道支架安装



连接板必须在天面隔热层施工前置于保护层上,禁止用膨胀螺栓固定,水泥墩顶层表面需有5%的泄水坡度

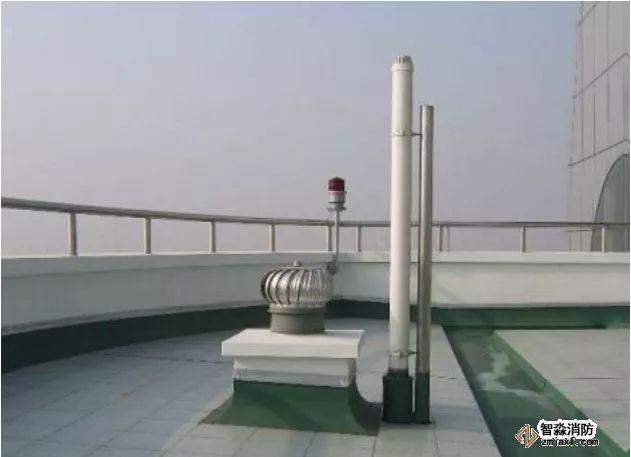

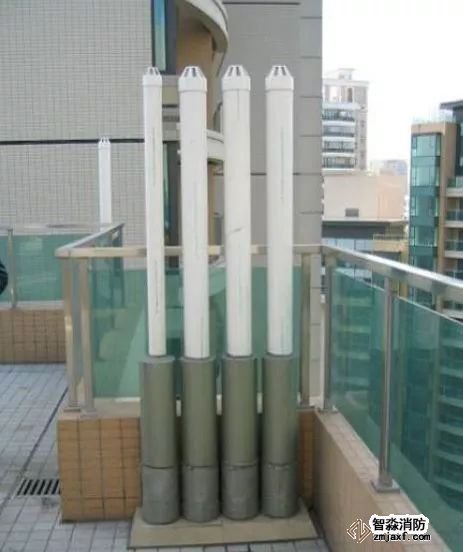

透气管安装



上人屋面透气管高度≮2米,不上人屋面透气管高度≮0.3米,且必须大于当地积雪高度;金属管道与支架应该采取接地措施



06.
各阶段试验



一、各种承压管道系统和设备应做水压试验,非承压管道系统和设备应做灌水试验



1、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验,其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
检验方法:满水15min水面下降后,再灌满观察5min,液面不降,管道及接口无渗漏为合格。
2、安装在室内的雨水管道安装后应做灌水试验,灌水高度必须到每根立管上部的雨水斗。
检验方法:灌试验持续1h,不渗不漏。
3、敞口水箱的满水试验和密闭水箱(罐)的水压试验必须符合设计与本规范的规定。
检验方法:满水验静置24h,观察不渗不漏;水压试验在试验压力下10min压力不降,不渗不漏。
4、室外排水管道埋设前必须做灌水试验和通水试验,排水应畅通,无堵塞,管接口无渗漏。
检验方法:按排水检查井分段试验,试验水头应以试验段上游管顶加1m,时间不少于30min,逐段观察。



二、强度严密性试验



室内给水管道的水压试验必须符合设计要求。当设计未注明时,各种材质的给水管道系统试验压力均为工作压力的1.5倍,但不得小于0.6MPa。金属及复合管给水管道系统在试验压力下观测l0min,压力降不应大于0.02MPa,然后降至工作压力进行检查,应不渗不漏;塑料管给水系统应在试验压力下稳压1h,压力降不得超过0.05MPa,然后在工作压力的1.15倍状态下稳压2h,压力降不得超过0.03MPa,同时检查各连接处不得渗漏。



三、通水试验



1、给水系统交付使用前必须进行通水试验并做好记录。
检验方法:观察和开启阀门、水嘴等放水。
2、卫生器具交工前应做满水和通水试验。
检验方法:满水后各连接件不渗不漏;通水试验给、排水畅通。



四、通球试验



排水主立管及水平干管管道均应做通球试验,通球球径不小于排水管道管径的2/3,通球率必须达到100%。试验方法:
1排水立管应自立管顶部将试球投入,在立管底部引出管的出口处进行检查,通水将试球从出口冲出。
2横干管及引出管应将试球在检查管管段的始端投人,通水冲至引出管末端排出。室外检查井(结合井处需加临时网罩,以便将试球截住取出。



07.
成品保护



设备保护

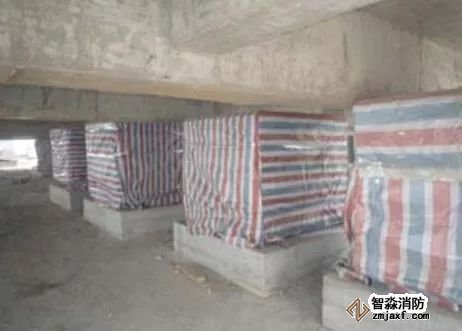

设备就位后成品保护

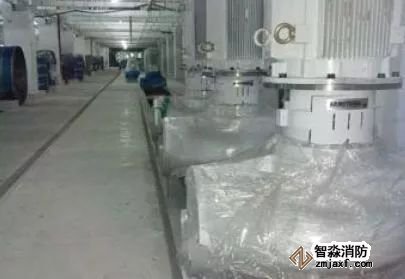

水泵就位后成品保护

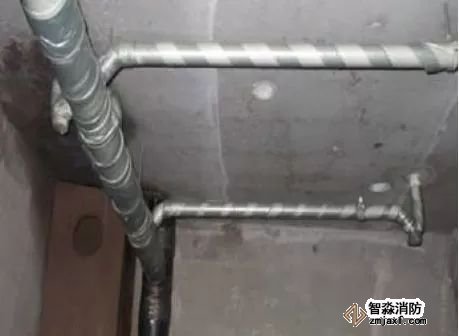

管道保护

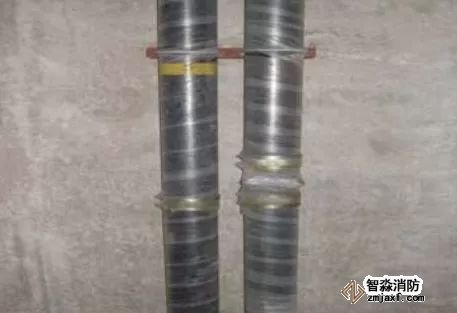

管井排水管成品保护



卫生间排水主管与支管保护



08.
末端安装

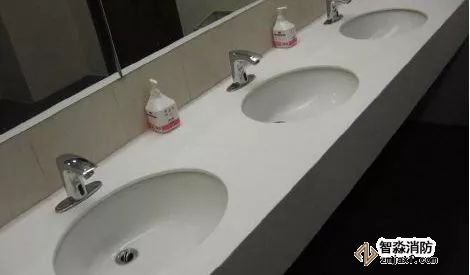

洁具安装位置、标高准确,与土建装饰相协调

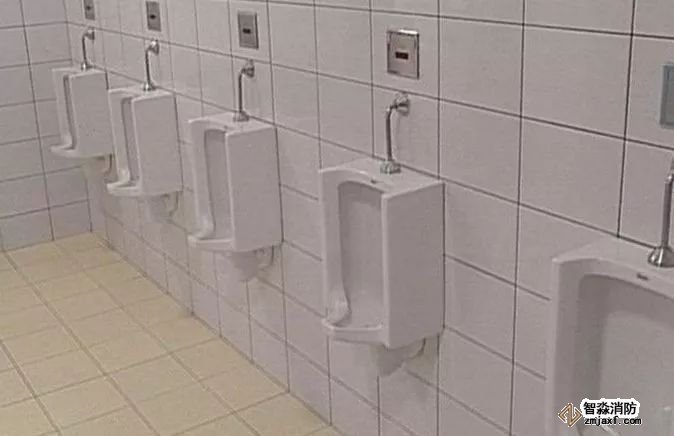

小便器、感应器安装居中,高度一致,地面砖与墙面砖对缝
