防火板包覆防排烟风管的施工详细做法

文章来源:本站作者:admin人气:105日期:2020-05-29 14:37:06

防排烟风管的耐火极限要求相关文章你点击:设计实例参考|新标准对防排烟风管材料的耐火极限要求

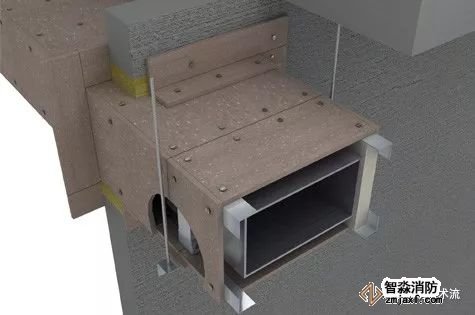

本文主要介绍钢板风管的防火保护措施的其中一种,工业一体化硅酸钙复合板防火包覆。

一、技术要求

1.工业一体化硅酸钙复合板(以下简称复合板)是以防火用无石棉纤维增强硅酸钙板和岩棉板为夹芯层,外表面采用彩钢板做保护层(彩钢板材应符合《彩色涂层钢板及钢带》GB/T12754的规定,板材厚度不小于0.35mm),内表面为铝箔贴面,通过机械化自动复合流水线工艺制成的板材。

2.保护层的彩钢板材表面不得有裂纹及明显氧化层、起皮和涂层脱落等缺陷,且加工时不得损坏涂层。

3.防火用无石棉纤维增强硅酸钙板(俗称防火板)是硅质、钙质材料为主要胶结材料,以非石棉类纤维为增强材料,经成型、加压(或非加压)、蒸压养护制成的板材,具备良好的高温尺寸稳定性能和抗高温开裂性能,制品中石棉成分含量为零。

4.防火用无石棉纤维增强硅酸钙板的规格、物理性能、力学性能、热稳定性能等应符合《纤维增强硅酸钙板第1部分:无石棉硅酸钙板》JC/T654.1-2018以及相关的协会标准规定。

5.复合板采用的岩棉板应符合《建筑用岩棉绝热制品》GB/T19686的规定,燃烧性能不应低于《建筑材料及制品燃烧性能分级方法》GB8624规定的不燃A级。

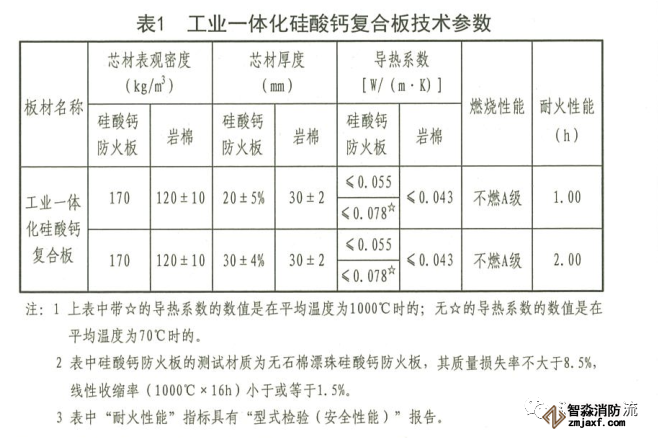

6.岩棉板密度、厚度等的选择应满足风管防火保护的要求,复合板的技术参数不应低于表1的规定

二、复合板防火包覆的制作要求

1.板材放样下料

1)复合板防火包覆的制作应按照设计施工图纸、合同和相关技术标准的规定以及施工精度、被包覆风管尺寸等,在工厂进行下料加工。

2)板材切割的原则:复合板采用机械化连续线生产工艺制作,常见宽度规格为1200mm(或板材宽度为1220mm的),板材长度规格根据被包覆风管的尺寸在线定长下料切割。

3)包覆面宜采用整版材料制作,避免拼接。

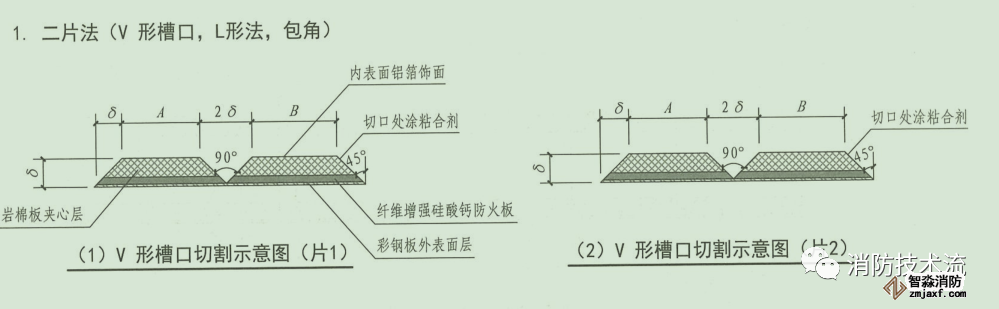

4)板材应采用机械开槽或使用专用刀具进行手工开槽,槽口形式为V形,切割时不得破坏彩钢板表层,且切割缝必须平直。组合采用二片法(通常为L形法),对于大管径风管的包覆宜采用四片法形式。

2.复合板组装

1)复合板组装前应清除板表面的切割纤维、油渍、水渍等。

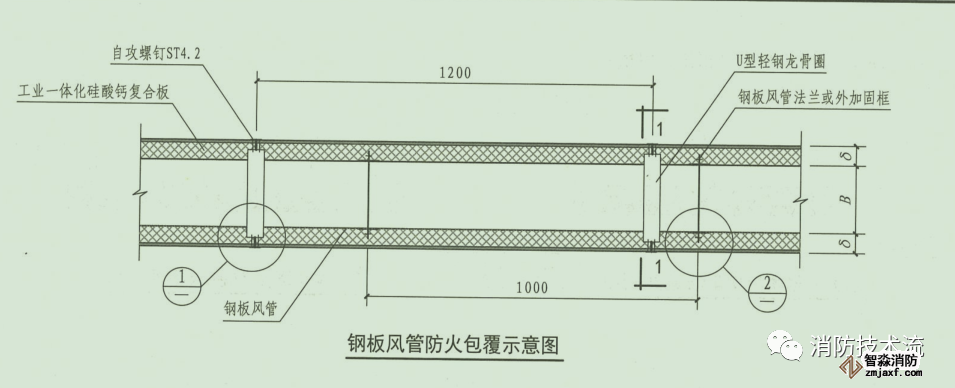

2)风管包覆合缝角接处,采用钢板护角条压接,再用ST4.2的自攻螺钉在护角条上固定,间距不大于150mm。

3)钢板护角条用宽50mm、厚度为1mm的镀锌板(或钢带)制作。

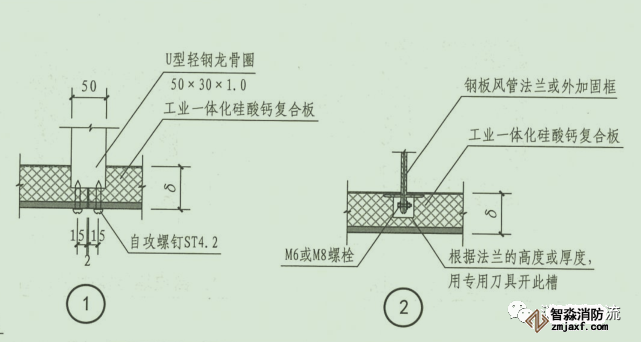

4)包覆风管时,复合板固定在风管50mm*30mm*1mm的U型成品轻钢龙骨上。U型成品轻钢龙骨槽里应填塞压实与复合板一致的岩棉材料,由复合板供应商供货。

5)包覆风管时,复合板段与段的接缝处应采用防火密封胶密封,且不应有夹心层材料外露。

6)包覆中复合板遇到风管的连接处法兰或外加固框时,应根据风管的连接法兰或外加固框的位置、厚度、高度等,用专用刀具在夹心层剔出安装槽口。

7)包覆风管的支吊架应满足承重要求,固定在可靠的建筑结构上,不应影响结构安全。

8)包覆风管的支吊架型钢材料应按包覆风管的规格和重量选用,并进行复核计算,并按《建筑机电工程抗震设计规范》GB50981设置抗震支吊架。
